Технические характеристики
| Диаметр поршня, мм | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 |
|---|---|---|---|---|---|---|---|---|
| Тип действия | Двустороннего действия | |||||||
| Рабочая среда | Сжатый воздух (степень фильтрации 40 мкм) | |||||||
| Рабочее давление, МПа | 0.1~1.0 | |||||||
| Испытательное давление, МПа | 1.5 | |||||||
| Рабочая температура, °C | -20~70 (При сухом воздухе) | |||||||
| Скорость движения штока, мм/с | 50~800 | 30~500 | ||||||
| Тип демпфирования | Регулируемое пневматическое | |||||||
| Длинна демпфирования, мм | 25 | 24 | 30 | 28 | ||||
| Типы крепления | LB FA FB CA CB TC | |||||||
| Пневматическое присоединение | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||
Рабочий ход
| Диаметр поршня, мм | Стандартный ход, мм | Максимальный ход, мм |
|---|---|---|
| 32 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1900 |
| 40 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 | 1900 |
| 50-160 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1900 |
Расшифровка номенклатуры
| Серия | Тип демпфирования | Тип | Диаметр поршня | Рабочий ход | Регулировка хода | Магнит | Материал уплотнений | Тип крепления | Тип резьбы |
|
TB: Круглый корпус XB: Корпус в виде профиля |
C: Регулируемое пневматическое |
Ничего: Базовый тип D: Двусторонний шток J: Двусторонний шток с регулировкой |
32 40 50 63 80 100 125 (Только TBC) 160 (Только TBC) |
25 50 75 ... |
10 20 30 40 50 75 100 |
Ничего: Без магнита S: С магнитом |
Ничего: Стандартные материалы (NBR) V: VITON |
Ничего: Стандарт CA CB LB FA FB ... |
Ничего: G P: PT T: NPT |

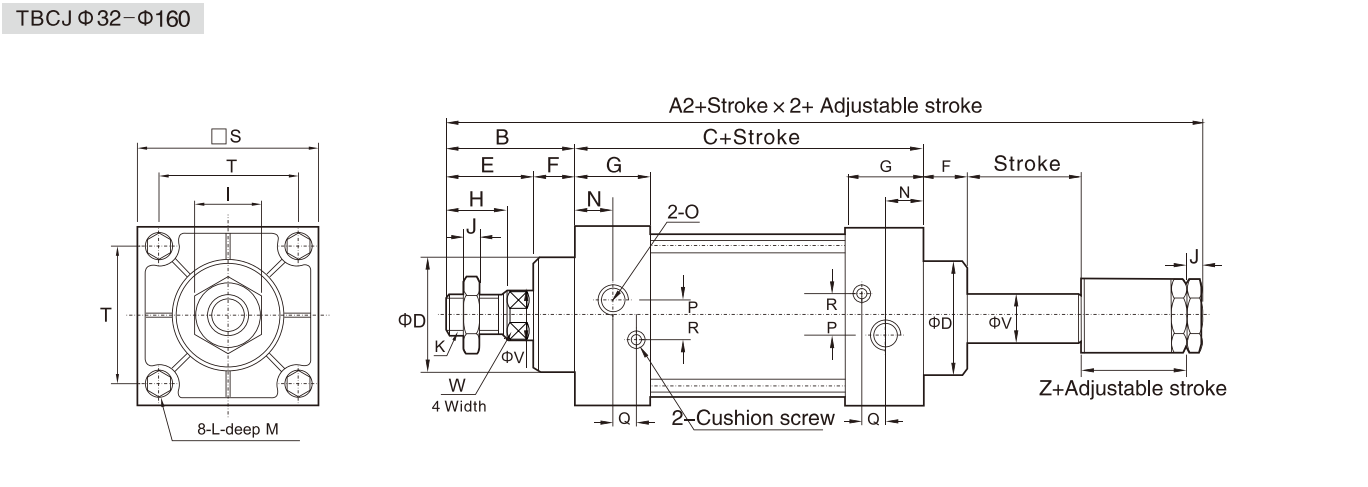

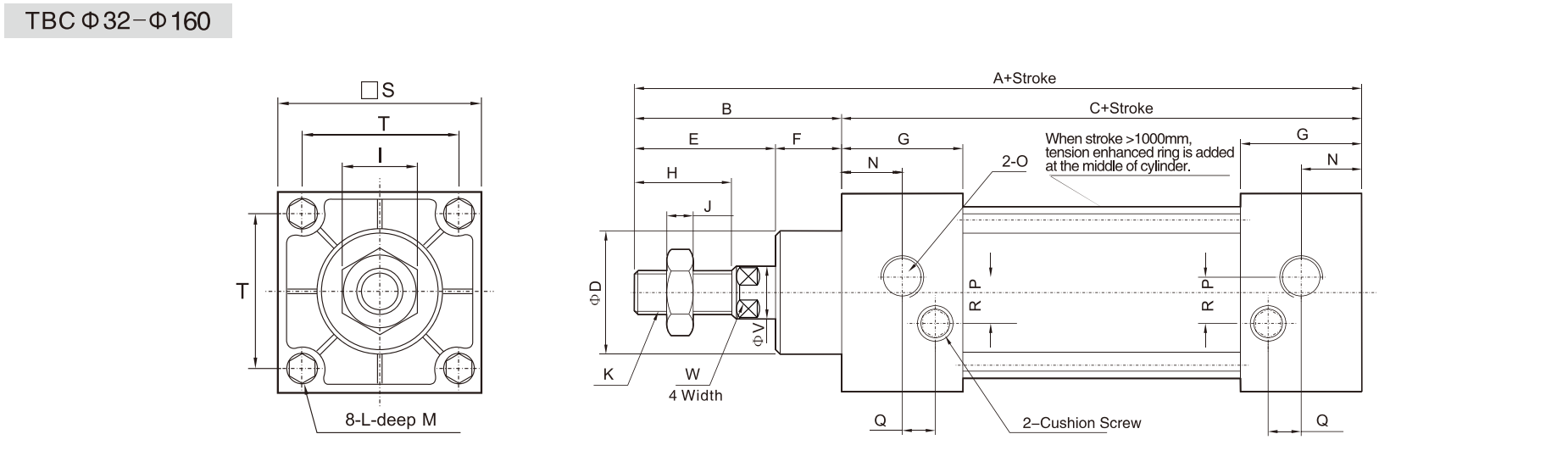

Размеры и присоединения
| Диаметр поршня | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 140 | 47 | 93 | 26 | 32 | 15 | 27.5 | 22 | 17 | 6 | M10X1.25 | M6X1 |
| 40 | 142 | 49 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12X1.25 | M6X1 |
| 50 | 150 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16X1.5 | M6X1 |
| 63 | 153 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16X1.5 | M8X1.25 |
| 80 | 182 | 75 | 107 | 46 | 54 | 21 | 33 | 40 | 26 | 10 | M20X1.5 | M10X1.5 |
| 100 | 188 | 75 | 113 | 46 | 54 | 21 | 33 | 40 | 26 | 10 | M20X1.5 | M10X1.5 |
| 125 | 218 | 88 | 130 | 52 | 68 | 20 | 38 | 54 | 41 | 13.5 | M27X2.0 | M12X1.75 |
| 160 | 254 | 113 | 141 | 62 | 88 | 25 | 38 | 72 | 55 | 18 | M36X2.0 | M16X2.0 |
| Диаметр поршня | M | N | O | P | Q | R | S | T | V | W |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 13 | 14 | 1/8" | 3.5 | 7 | 6.5 | 45 | 33 | 12 | 10 |
| 40 | 13 | 13.5 | 1/4" | 5 | 5.5 | 8.5 | 50 | 37 | 16 | 14 |
| 50 | 13 | 14.5 | 1/4" | 8.5 | 3 | 11 | 62 | 47 | 20 | 17 |
| 63 | 13 | 15 | 3/8" | 7 | 5 | 9.5 | 75 | 56 | 20 | 17 |
| 80 | 15.5 | 16.5 | 3/8" | 7 | 8 | 10 | 94 | 70 | 25 | 22 |
| 100 | 15.5 | 16.5 | 1/2" | 7.5 | 8 | 13 | 112 | 84 | 25 | 22 |
| 125 | 19 | 19 | 1/2" | 15 | 5 | 15 | 137.5 | 104 | 32 | 27 |
| 160 | 19.5 | 19 | 3/4" | 15 | 6 | 15 | 173.5 | 134 | 40 | 36 |

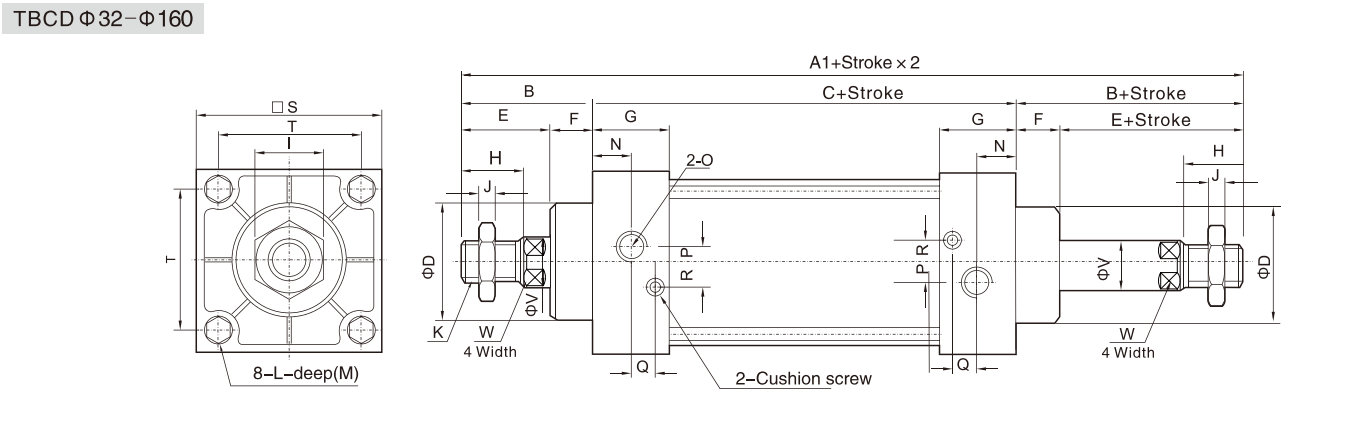

| Диаметр поршня | A1 | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 187 | 47 | 93 | 26 | 32 | 15 | 27.5 | 22 | 17 | 6 | M10X1.25 | M6X1 |
| 40 | 191 | 49 | 93 | 32 | 34 | 15 | 27.5 | 24 | 17 | 7 | M12X1.25 | M6X1 |
| 50 | 207 | 57 | 93 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16X1.5 | M6X1 |
| 63 | 210 | 57 | 96 | 38 | 42 | 15 | 27.5 | 32 | 23 | 8 | M16X1.5 | M8X1.25 |
| 80 | 257 | 75 | 107 | 46 | 54 | 21 | 33 | 40 | 26 | 10 | M20X1.5 | M10X1.5 |
| 100 | 263 | 75 | 113 | 46 | 54 | 21 | 33 | 40 | 26 | 10 | M20X1.5 | M10X1.5 |
| 125 | 306 | 88 | 130 | 52 | 66 | 20 | 38 | 54 | 41 | 13.5 | M27X2.0 | M12X1.75 |
| 160 | 367 | 113 | 141 | 62 | 88 | 25 | 38 | 72 | 55 | 18 | M36X2.0 | M16X2.0 |
| Диаметр поршня | M | N | O | P | O | R | S | T | V | W |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 13 | 14 | 1/8" | 3.5 | 7 | 6.5 | 45 | 33 | 12 | 10 |
| 40 | 13 | 13.5 | 1/4" | 5 | 5.5 | 8.5 | 50 | 37 | 16 | 14 |
| 50 | 13 | 14.5 | 1/4" | 8.5 | 3 | 11 | 62 | 47 | 20 | 17 |
| 63 | 13 | 15 | 3/8" | 7 | 5 | 9.5 | 75 | 56 | 20 | 17 |
| 80 | 15.5 | 16.5 | 3/8" | 7 | 8 | 10 | 94 | 70 | 25 | 22 |
| 100 | 15.5 | 16.5 | 1/2" | 7.5 | 8 | 13 | 112 | 84 | 25 | 22 |
| 125 | 19 | 19 | 1/2" | 15 | 5 | 15 | 137.5 | 104 | 32 | 27 |
| 160 | 19.5 | 19 | 3/4" | 15 | 6 | 15 | 173.5 | 134 | 40 | 36 |
