Пневмоцилиндр DSNU-10 с диаметром поршня 10 мм
DSNU-10-///-PPV-A
ISO 6432
Цена:
от 2 975,3 ₽ с НДС
без учета ваших скидок
Сроки:
уточняйте у менеджеров
Быстрая связь с нами
Для отправки заявок и материалов
Для удобства просмотра чертежей рекмоендуем развернуть экран вашего устройства
Характеристики и размеры
Аксессуары
Загрузка

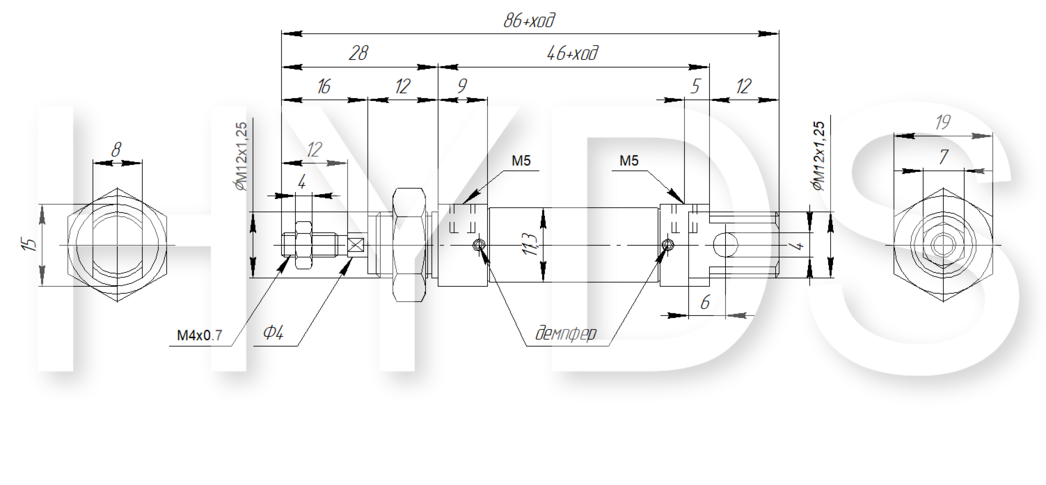

Размеры и присоединения
** К некоторым значениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 0.7 | 7 | 0.6 | 6 |
| 2 | 1.4 | 14 | 1.2 | 12 |
| 3 | 2 | 21 | 1.8 | 17.5 |
| 4 | 2.8 | 28 | 2.3 | 23 |
| 5 | 3.6 | 35 | 3 | 29 |
| 6 | 4 | 41.6 | 3.6 | 35 |
| 7 | 5 | 48.5 | 4 | 41 |
| 8 | 5.6 | 55 | 4.7 | 47 |
| 9 | 6 | 62 | 5.3 | 52 |
| 10 | 7 | 69 | 6 | 58 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 6432 |
| Диаметр поршня | 10 мм |
| Рабочий ход | от 5 до 1000 мм (опционально) |
| Диаметр штока | 4 мм |
| Резьба штока | М4х0.7 |
| Пневматическое присоединение | M5 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | |
| Температура окружающей среды | |
| Рабочая среда |
| 0,6 ... 10 бар | |
| -20 ... 80 °С | |
| Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | |
| Материал корпуса | |
| Материал штока | |
| Материал уплотнений |
| Алюминий с защитным покрытием | |
| Нержавеющая сталь | |
| Хромированная сталь поверхностной закалки | |
| TPE-U, NBR |
Характеристики
Аксессуары
Размеры и присоединения
** К некоторым знаениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 0.7 | 7 | 0.6 | 6 |
| 2 | 1.4 | 14 | 1.2 | 12 |
| 3 | 2 | 21 | 1.8 | 17.5 |
| 4 | 2.8 | 28 | 2.3 | 23 |
| 5 | 3.6 | 35 | 3 | 29 |
| 6 | 4 | 41.6 | 3.6 | 35 |
| 7 | 5 | 48.5 | 4 | 41 |
| 8 | 5.6 | 55 | 4.7 | 47 |
| 9 | 6 | 62 | 5.3 | 52 |
| 10 | 7 | 69 | 6 | 58 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 6432 |
| Диаметр поршня | 10 мм |
| Рабочий ход | от 5 до 1000 мм (опционально) |
| Диаметр штока | 4 мм |
| Резьба штока | М4х0.7 |
| Пневматическое присоединение | M5 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | 0,6 бар ... 10 бар |
| Температура окружающей среды | -20 °С ... 80 °С |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Нержавеющая сталь |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
