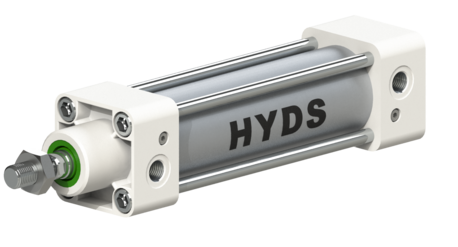

Пневмоцилиндр SC-80 с диаметром поршня 80 мм
SC-80-///-S
ISO 6430
Цена:
от 5 692,9 ₽ с НДС
без учета ваших скидок
Сроки:
уточняйте у менеджеров
Быстрая связь с нами
Для отправки заявок и материалов
Для удобства просмотра чертежей рекмоендуем развернуть экран вашего устройства
Характеристики и размеры
Аксессуары
Загрузка

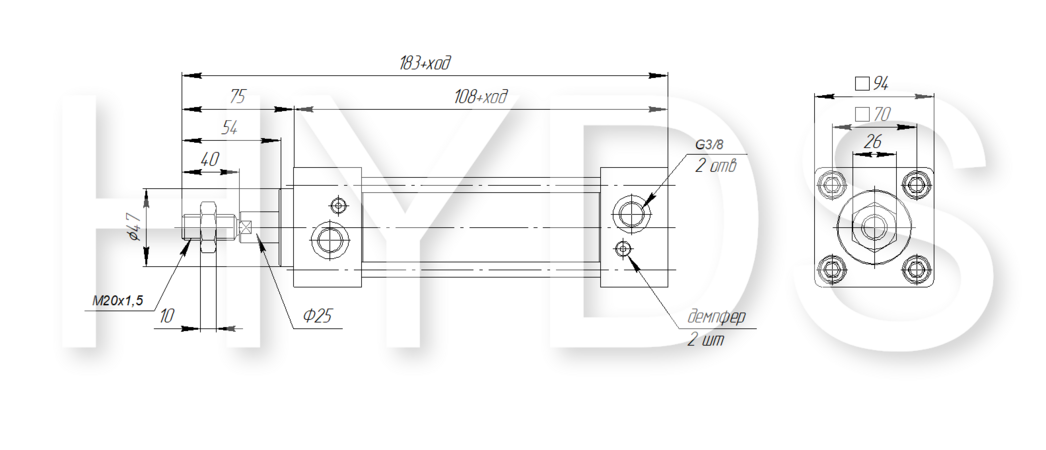

Размеры и присоединения
** К некоторым значениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 45 | 444 | 41 | 400 |
| 2 | 90 | 887 | 82 | 801 |
| 3 | 136 | 1331 | 122 | 1201 |
| 4 | 181 | 1774 | 163 | 1601 |
| 5 | 226 | 2218 | 204 | 2001 |
| 6 | 271 | 2661 | 245 | 2402 |
| 7 | 317 | 3105 | 286 | 2802 |
| 8 | 362 | 3549 | 327 | 3202 |
| 9 | 407 | 3992 | 367 | 3602 |
| 10 | 452 | 4436 | 408 | 4003 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 6430 |
| Диаметр поршня | 80 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 25 мм |
| Резьба штока | М20х1.5 |
| Пневматическое присоединение | G 3/8 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | |
| Температура окружающей среды | |
| Рабочая среда |
| 0,6 ... 10 бар | |
| -20 ... 80 °С | |
| Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | |
| Материал корпуса | |
| Материал штока | |
| Материал уплотнений |
| Алюминий с защитным покрытием | |
| Анодированный алюминий | |
| Хромированная сталь поверхностной закалки | |
| TPE-U, NBR |
Характеристики
Аксессуары
Размеры и присоединения
** К некоторым знаениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 45 | 444 | 41 | 400 |
| 2 | 90 | 887 | 82 | 801 |
| 3 | 136 | 1331 | 122 | 1201 |
| 4 | 181 | 1774 | 163 | 1601 |
| 5 | 226 | 2218 | 204 | 2001 |
| 6 | 271 | 2661 | 245 | 2402 |
| 7 | 317 | 3105 | 286 | 2802 |
| 8 | 362 | 3549 | 327 | 3202 |
| 9 | 407 | 3992 | 367 | 3602 |
| 10 | 452 | 4436 | 408 | 4003 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 6430 |
| Диаметр поршня | 80 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 25 мм |
| Резьба штока | М20х1.5 |
| Пневматическое присоединение | G 3/8 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | 0,6 бар ... 10 бар |
| Температура окружающей среды | -20 °С ... 80 °С |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
