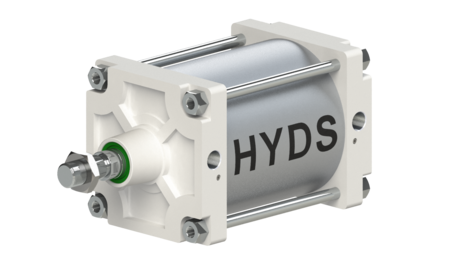

Пневмоцилиндр SC-160 с диаметром поршня 160 мм
SC-160-///-S
ISO 6430
Цена:
от 21 862,4 ₽ с НДС
без учета ваших скидок
Сроки:
уточняйте у менеджеров
Быстрая связь с нами
Для отправки заявок и материалов
Для удобства просмотра чертежей рекмоендуем развернуть экран вашего устройства
Характеристики и размеры
Аксессуары
Загрузка

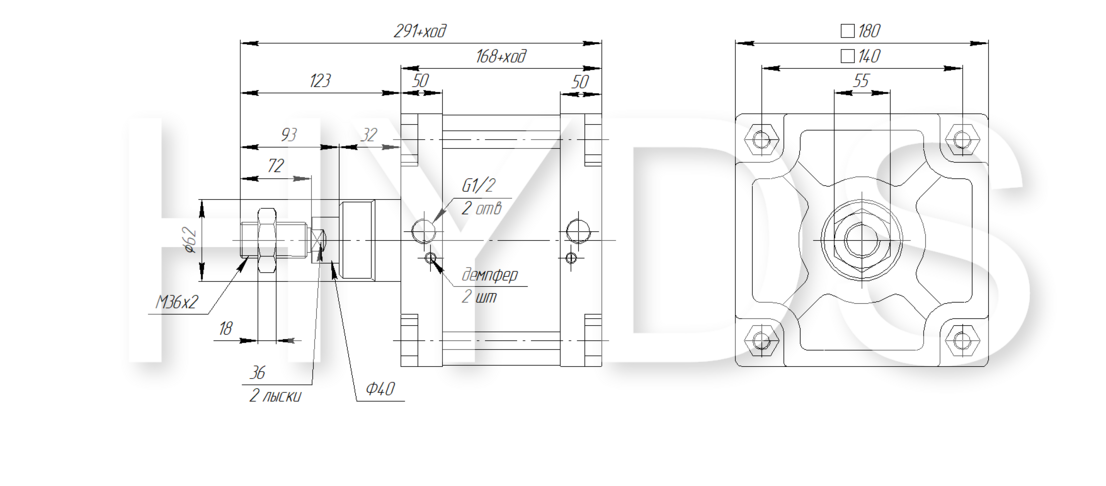

Размеры и присоединения
** К некоторым значениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 181 | 1774 | 170 | 1663 |
| 2 | 362 | 3549 | 339 | 3327 |
| 3 | 543 | 5323 | 509 | 4990 |
| 4 | 724 | 7097 | 679 | 6654 |
| 5 | 905 | 8871 | 848 | 8317 |
| 6 | 1086 | 10646 | 1018 | 9980 |
| 7 | 1266 | 12420 | 1187 | 11644 |
| 8 | 1447 | 14194 | 1357 | 13307 |
| 9 | 1628 | 15969 | 1527 | 14971 |
| 10 | 1809 | 17743 | 1696 | 16634 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 6430 |
| Диаметр поршня | 160 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 40 мм |
| Резьба штока | М36х2 |
| Пневматическое присоединение | G 1/2 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухсторонне действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | |
| Температура окружающей среды | |
| Рабочая среда |
| 0,6 ... 10 бар | |
| -20 ... 80 °С | |
| Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | |
| Материал корпуса | |
| Материал штока | |
| Материал уплотнений |
| Алюминий с защитным покрытием | |
| Анодированный алюминий | |
| Хромированная сталь поверхностной закалки | |
| TPE-U, NBR |
Характеристики
Аксессуары
Размеры и присоединения
** К некоторым знаениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 181 | 1774 | 170 | 1663 |
| 2 | 362 | 3549 | 339 | 3327 |
| 3 | 543 | 5323 | 509 | 4990 |
| 4 | 724 | 7097 | 679 | 6654 |
| 5 | 905 | 8871 | 848 | 8317 |
| 6 | 1086 | 10646 | 1018 | 9980 |
| 7 | 1266 | 12420 | 1187 | 11644 |
| 8 | 1447 | 14194 | 1357 | 13307 |
| 9 | 1628 | 15969 | 1527 | 14971 |
| 10 | 1809 | 17743 | 1696 | 16634 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 6430 |
| Диаметр поршня | 160 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 40 мм |
| Резьба штока | М36х2 |
| Пневматическое присоединение | G 1/2 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | 0,6 бар ... 10 бар |
| Температура окружающей среды | -20 °С ... 80 °С |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
