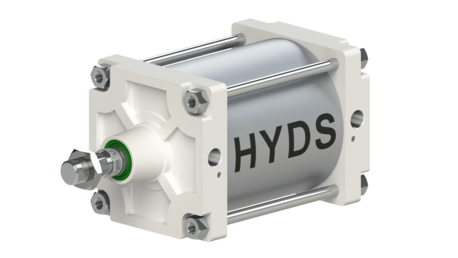

Пневмоцилиндр DSBG-320 с диаметром поршня 320 мм
DSBG-320-///-PPV-A-N3
ISO 15552 (6431) / VDMA 24562
Цена:
от 149 283,3 ₽ с НДС
без учета ваших скидок
Сроки:
уточняйте у менеджеров
Быстрая связь с нами
Для отправки заявок и материалов
Для удобства просмотра чертежей рекмоендуем развернуть экран вашего устройства
Характеристики и размеры
Аксессуары
Загрузка

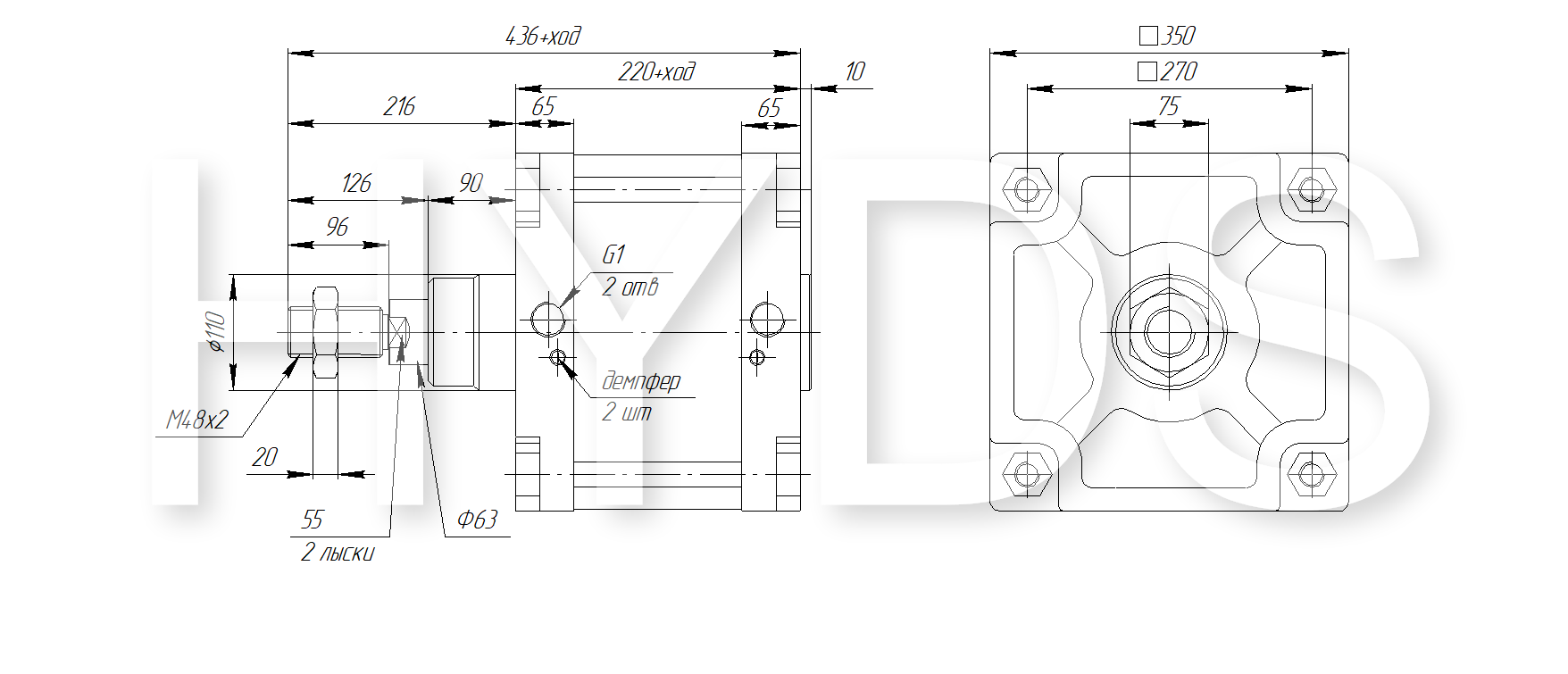

Размеры и присоединения
** К некоторым значениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 738 | 7235 | 709 | 6954 |
| 2 | 1475 | 14469 | 1418 | 13908 |
| 3 | 2213 | 21704 | 2127 | 20862 |
| 4 | 2951 | 28938 | 2837 | 27817 |
| 5 | 3689 | 36173 | 3546 | 34771 |
| 6 | 4426 | 43407 | 4255 | 41725 |
| 7 | 5164 | 50642 | 4964 | 48679 |
| 8 | 5902 | 57876 | 5673 | 55633 |
| 9 | 6639 | 65111 | 6382 | 62587 |
| 10 | 7377 | 72346 | 7091 | 69542 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 15552 (6431) / VDMA 24562 |
| Диаметр поршня | 320 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 63 мм |
| Резьба штока | М48х2 |
| Пневматическое присоединение | G 1 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | |
| Температура окружающей среды | |
| Рабочая среда |
| 0,6 ... 10 бар | |
| -20 ... 80 °С | |
| Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | |
| Материал корпуса | |
| Материал штока | |
| Материал уплотнений |
| Алюминий с защитным покрытием | |
| Анодированный алюминий | |
| Хромированная сталь поверхностной закалки | |
| TPE-U, NBR |
Характеристики
Аксессуары

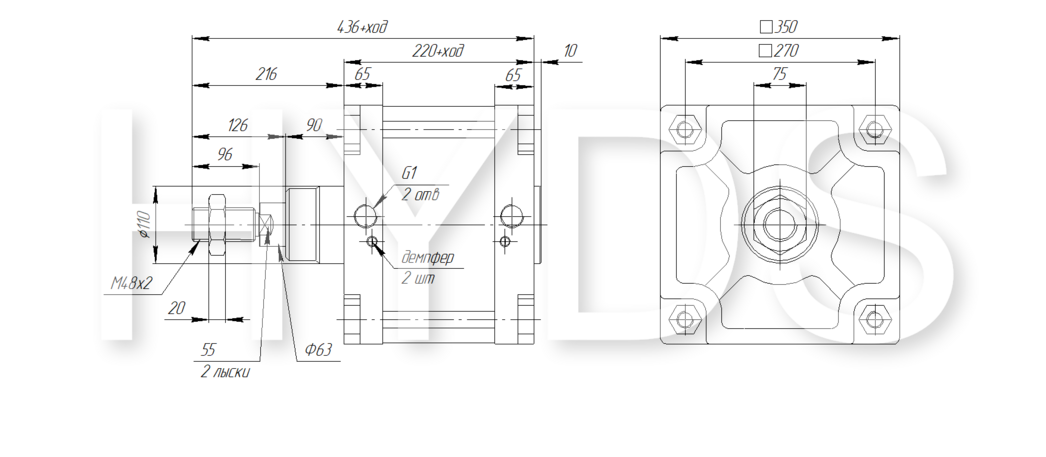

Размеры и присоединения
** К некоторым знаениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 738 | 7235 | 709 | 6954 |
| 2 | 1475 | 14469 | 1418 | 13908 |
| 3 | 2213 | 21704 | 2127 | 20862 |
| 4 | 2951 | 28938 | 2837 | 27817 |
| 5 | 3689 | 36173 | 3546 | 34771 |
| 6 | 4426 | 43407 | 4255 | 41725 |
| 7 | 5164 | 50642 | 4964 | 48679 |
| 8 | 5902 | 57876 | 5673 | 55633 |
| 9 | 6639 | 65111 | 6382 | 62587 |
| 10 | 7377 | 72346 | 7091 | 69542 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 15552 (6431) / VDMA 24562 |
| Диаметр поршня | 320 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 63 мм |
| Резьба штока | М48х2 |
| Пневматическое присоединение | G 1 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | 0,6 бар ... 10 бар |
| Температура окружающей среды | -20 °С ... 80 °С |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
