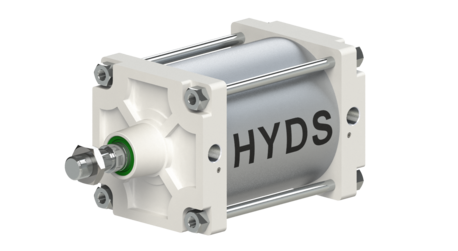

Пневмоцилиндр DSBG-250 с диаметром поршня 250 мм
DSBG-250-///-PPV-A-N3
ISO 15552 (6431) / VDMA 24562
Цена:
от 42 778,8 ₽ с НДС
без учета ваших скидок
Сроки:
уточняйте у менеджеров
Быстрая связь с нами
Для отправки заявок и материалов
Для удобства просмотра чертежей рекмоендуем развернуть экран вашего устройства
Характеристики и размеры
Аксессуары
Загрузка

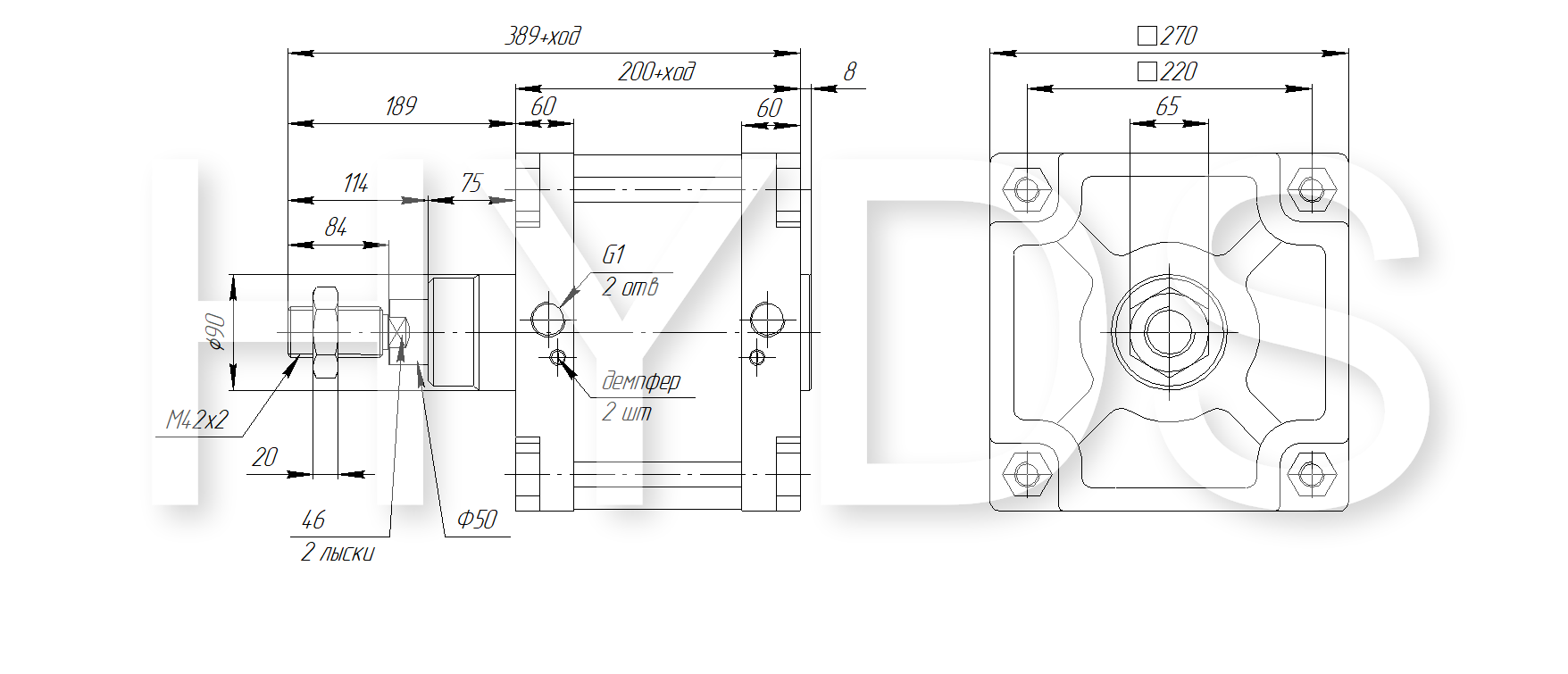

Размеры и присоединения
** К некоторым значениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 450 | 4416 | 428 | 4202 |
| 2 | 901 | 8831 | 857 | 8404 |
| 3 | 1351 | 13247 | 1285 | 12606 |
| 4 | 1801 | 17663 | 1714 | 16808 |
| 5 | 2251 | 22078 | 2142 | 21010 |
| 6 | 2702 | 26494 | 2570 | 25211 |
| 7 | 3152 | 30909 | 2999 | 29413 |
| 8 | 3602 | 35325 | 3428 | 33615 |
| 9 | 4052 | 39741 | 3856 | 37817 |
| 10 | 4503 | 44156 | 4285 | 42019 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 15552 (6431) / VDMA 24562 |
| Диаметр поршня | 250 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 50 мм |
| Резьба штока | М42х2 |
| Пневматическое присоединение | G 1 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | |
| Температура окружающей среды | |
| Рабочая среда |
| 0,6 ... 10 бар | |
| -20 ... 80 °С | |
| Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | |
| Материал корпуса | |
| Материал штока | |
| Материал уплотнений |
| Алюминий с защитным покрытием | |
| Анодированный алюминий | |
| Хромированная сталь поверхностной закалки | |
| TPE-U, NBR |
Характеристики
Аксессуары
Размеры и присоединения
** К некоторым знаениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 450 | 4416 | 428 | 4202 |
| 2 | 901 | 8831 | 857 | 8404 |
| 3 | 1351 | 13247 | 1285 | 12606 |
| 4 | 1801 | 17663 | 1714 | 16808 |
| 5 | 2251 | 22078 | 2142 | 21010 |
| 6 | 2702 | 26494 | 2570 | 25211 |
| 7 | 3152 | 30909 | 2999 | 29413 |
| 8 | 3602 | 35325 | 3428 | 33615 |
| 9 | 4052 | 39741 | 3856 | 37817 |
| 10 | 4503 | 44156 | 4285 | 42019 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 15552 (6431) / VDMA 24562 |
| Диаметр поршня | 250 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 50 мм |
| Резьба штока | М42х2 |
| Пневматическое присоединение | G 1 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | 0,6 бар ... 10 бар |
| Температура окружающей среды | -20 °С ... 80 °С |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
