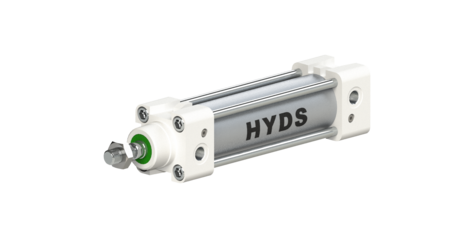

Пневмоцилиндр DSBG-100 с диаметром поршня 100 мм
DSBG-100-///-PPV-A-N3
ISO 15552 (6431) / VDMA 24562
Цена:
от 8 668,7 ₽ с НДС
без учета ваших скидок
Сроки:
уточняйте у менеджеров
Быстрая связь с нами
Для отправки заявок и материалов
Для удобства просмотра чертежей рекмоендуем развернуть экран вашего устройства
Характеристики и размеры
Аксессуары
Загрузка

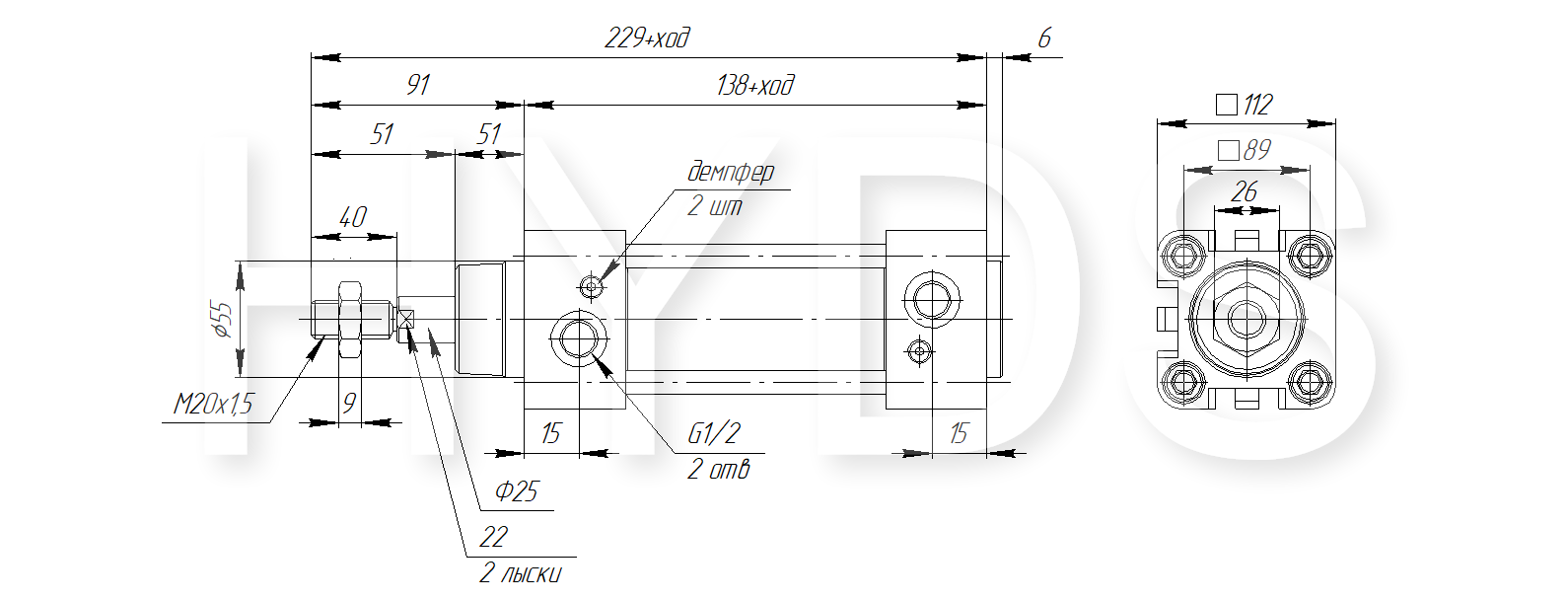

Размеры и присоединения
** К некоторым значениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 71 | 693 | 66 | 650 |
| 2 | 141 | 1386 | 133 | 1300 |
| 3 | 212 | 2079 | 199 | 1949 |
| 4 | 283 | 2772 | 265 | 2599 |
| 5 | 353 | 3465 | 331 | 3249 |
| 6 | 424 | 4159 | 398 | 3899 |
| 7 | 495 | 4852 | 464 | 4548 |
| 8 | 548 | 5545 | 530 | 5198 |
| 9 | 636 | 6238 | 596 | 5848 |
| 10 | 707 | 6931 | 663 | 6498 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 15552 (6431) / VDMA 24562 |
| Диаметр поршня | 100 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 25 мм |
| Резьба штока | М20х1.5 |
| Пневматическое присоединение | G 1/2 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | |
| Температура окружающей среды | |
| Рабочая среда |
| 0,6 ... 10 бар | |
| -20 ... 80 °С | |
| Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | |
| Материал корпуса | |
| Материал штока | |
| Материал уплотнений |
| Алюминий с защитным покрытием | |
| Анодированный алюминий | |
| Хромированная сталь поверхностной закалки | |
| TPE-U, NBR |
Характеристики
Аксессуары
Размеры и присоединения
** К некоторым знаениям нужно прибавить рабочий ход цилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 71 | 693 | 66 | 650 |
| 2 | 141 | 1386 | 133 | 1300 |
| 3 | 212 | 2079 | 199 | 1949 |
| 4 | 283 | 2772 | 265 | 2599 |
| 5 | 353 | 3465 | 331 | 3249 |
| 6 | 424 | 4159 | 398 | 3899 |
| 7 | 495 | 4852 | 464 | 4548 |
| 8 | 548 | 5545 | 530 | 5198 |
| 9 | 636 | 6238 | 596 | 5848 |
| 10 | 707 | 6931 | 663 | 6498 |
Основные характеристики
| Производитель | HYDS |
| Стандарт | ISO 15552 (6431) / VDMA 24562 |
| Диаметр поршня | 100 мм |
| Рабочий ход | от 5 до 2700 мм (опционально) |
| Диаметр штока | 25 мм |
| Резьба штока | М20х1.5 |
| Пневматическое присоединение | G 1/2 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухстороннее действие |
| Демпфирование | Регулируемое пневматическое |
| Опрос положения поршня | С помощью датчиков |
Условия эксплуатации
| Рабочее давление | 0,6 бар ... 10 бар |
| Температура окружающей среды | -20 °С ... 80 °С |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Особенности материалов
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
