Описание

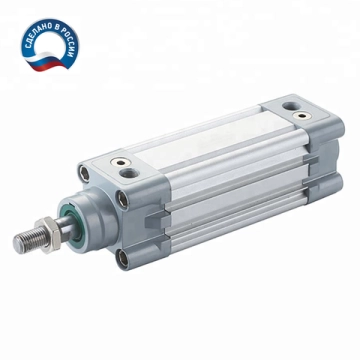

Пневмоцилиндр HYDS серии DSBG, артикул DSBG-32-20-PPV-A-N3 с диаметром поршня 32 мм и длинной хода 20 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.208 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

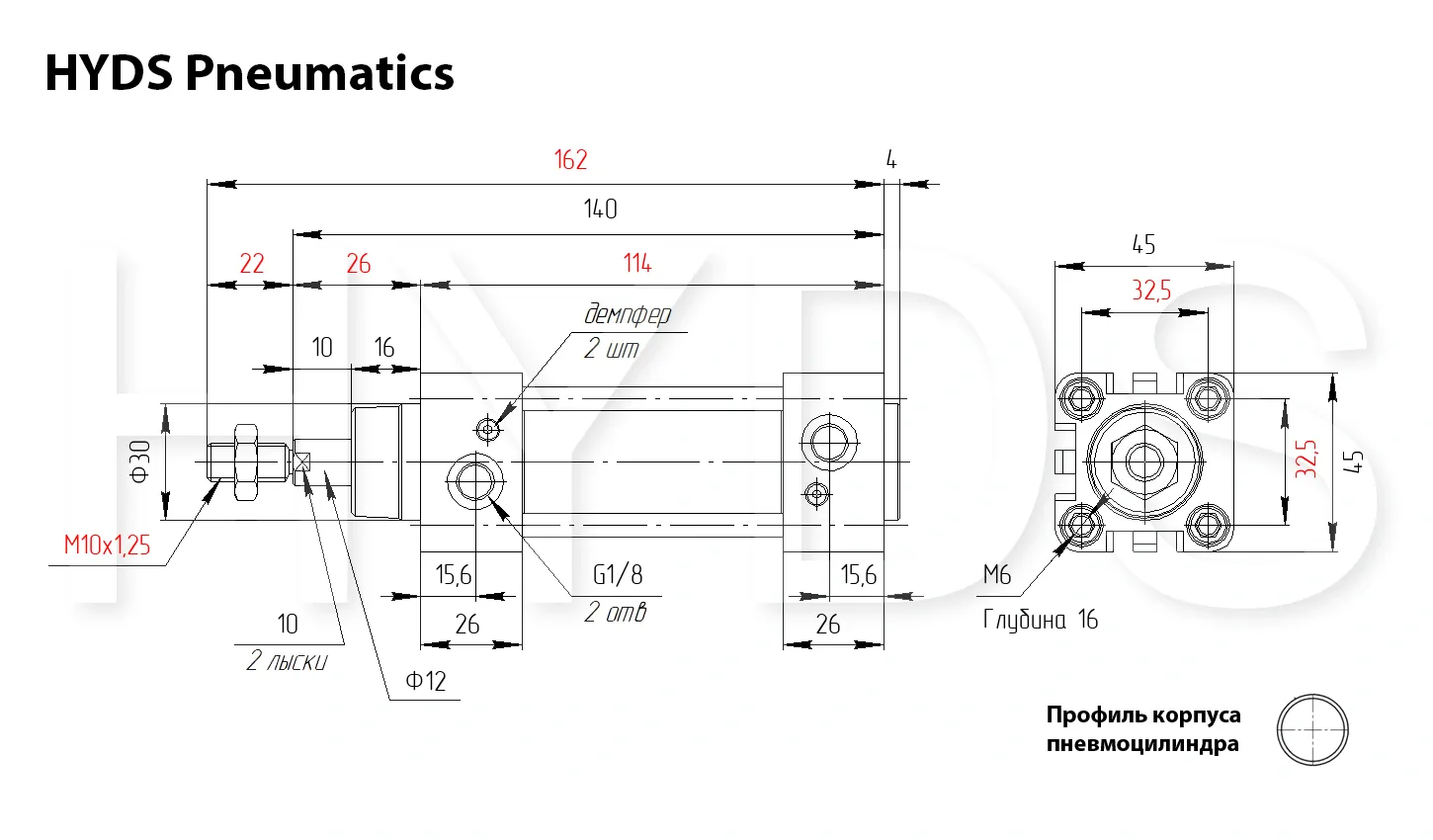

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 7 | 71 | 6 | 61 |
| 2 | 14 | 142 | 12 | 122 |
| 3 | 22 | 213 | 19 | 183 |
| 4 | 29 | 284 | 25 | 244 |
| 5 | 36 | 355 | 31 | 305 |
| 6 | 43 | 426 | 37 | 366 |
| 7 | 51 | 497 | 44 | 427 |
| 8 | 58 | 568 | 50 | 488 |
| 9 | 65 | 639 | 56 | 549 |
| 10 | 72 | 710 | 549 | 610 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.112 | 0.128 | 0.144 | 0.16 | 0.176 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.028 | 0.042 | 0.056 | 0.07 | 0.082 | 0.096 | 0.11 | 0.124 | 0.138 | 0.152 |
Расшифровка номенклатуры
| DSBG | - | 80 | - | 100 | - | PPV | - | A | - | N3 |
| Серия цилиндра | Диаметр поршня | Рабочий ход штока | Регулируемое демпфирование | Магнит на поршне | Соответствие ISO 15552 |
Возможные модификации
|
Условное обозначение |
Код | Описание |
 |

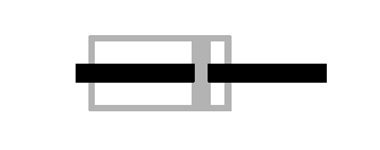

T | Двусторонний шток |
 |

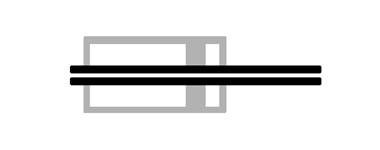

T20 | Двусторонний полый шток |
 |

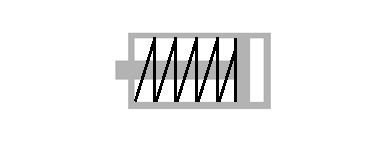

SR | Возвратная пружина |
 |

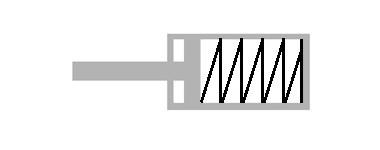

SP | Толкающая пружина |
 |

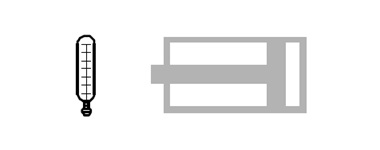

T3 | Термостойкое исполнение 0…+150°C |
 |

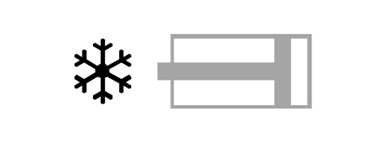

T4 | Низкотемпературное исполнение -40…+80°C |
 |

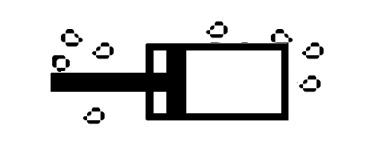

A6 | Пылезащита (скребок) |
 |

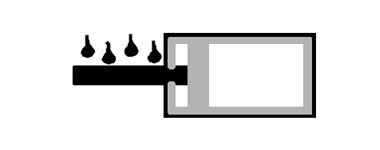

R3 | Антикоррозионная защита (нержавеющий шток) |
 |

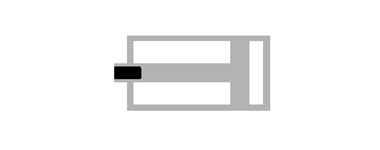

F | Внутренняя резьба на штоке |
 |

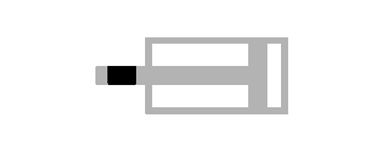

... E | Удлиненный шток |
 |

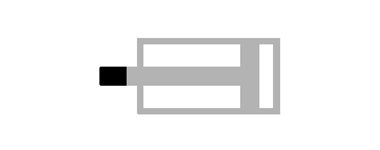

... L | Удлиненная наружная резьба на штоке |
|
S | Укороченная наружная резьба на штоке |
|
M ... | Специальная резьба на штоке |
 |

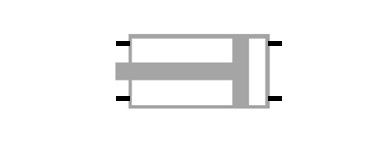

... B | Удлиненные шпильки |
