Компактный пневмоцилиндр HYDS серии SDA, артикул SDA 32x70 с диаметром поршня 32 мм и длинной хода 70 мм, двухстороннего действия с односторонним штоком, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.728 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

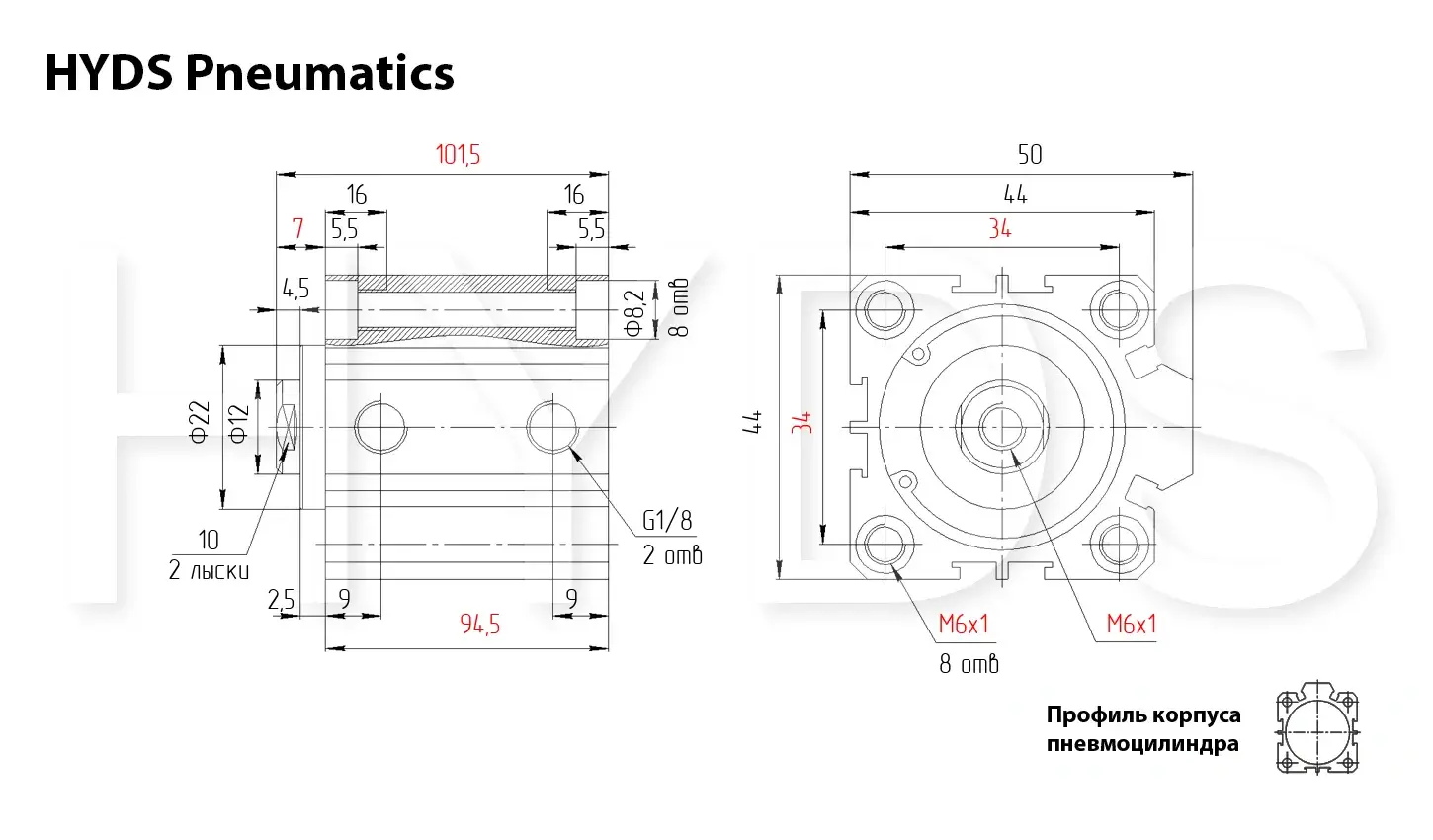

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 7 | 71 | 6 | 61 |
| 2 | 14 | 142 | 12 | 122 |
| 3 | 22 | 213 | 19 | 183 |
| 4 | 29 | 284 | 25 | 244 |
| 5 | 36 | 355 | 31 | 305 |
| 6 | 43 | 426 | 37 | 366 |
| 7 | 51 | 497 | 44 | 427 |
| 8 | 58 | 568 | 50 | 488 |
| 9 | 65 | 639 | 56 | 549 |
| 10 | 72 | 710 | 549 | 610 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.112 | 0.168 | 0.224 | 0.28 | 0.336 | 0.392 | 0.448 | 0.504 | 0.56 | 0.616 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.098 | 0.147 | 0.196 | 0.245 | 0.287 | 0.336 | 0.385 | 0.434 | 0.483 | 0.532 |
Характеристики
Производитель
HYDS
Серия
SDA
Стандарт
NON-STANDARD
Диаметр поршня
32 мм
Рабочий ход
70 мм
Диаметр штока
12 мм
Резьба штока
M6x1
Пневматическое присоединение
G1/8
Тип резьбы штока
Внутренняя резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
Без опроса положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR
