Компактный пневмоцилиндр HYDS серии SDA, артикул SDA 25x20 с диаметром поршня 25 мм и длинной хода 20 мм, двухстороннего действия с односторонним штоком, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 260 Н (27 КГ), на втягивание: 218 Н (22 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.126 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

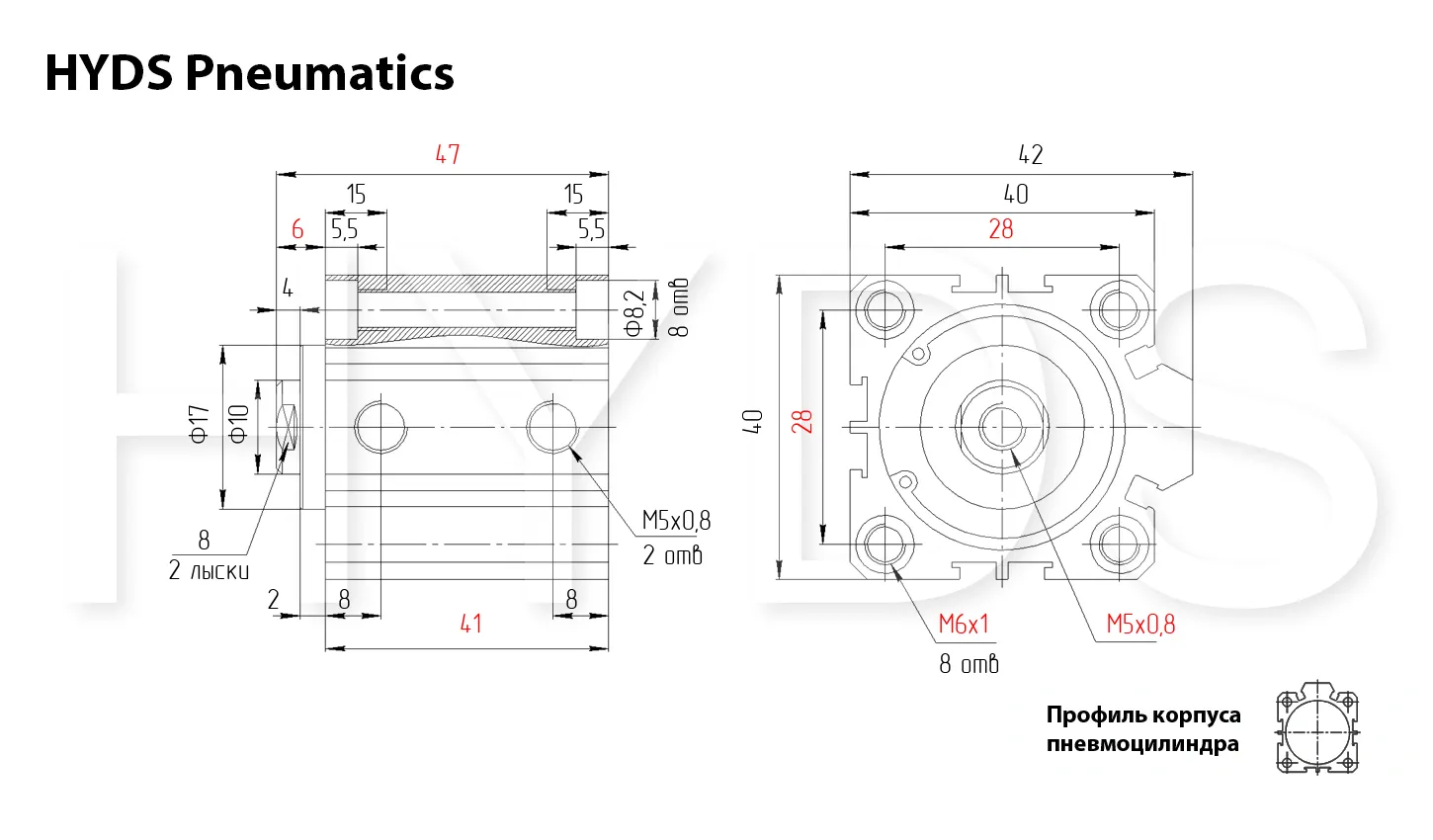

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 43,3 | 43 | 3,6 | 36 |
| 2 | 9 | 87 | 7 | 73 |
| 3 | 13 | 130 | 11 | 109 |
| 4 | 18 | 173 | 15 | 146 |
| 5 | 22 | 217 | 19 | 182 |
| 6 | 27 | 260 | 22 | 218 |
| 7 | 31 | 303 | 26 | 255 |
| 8 | 35 | 347 | 30 | 291 |
| 9 | 40 | 390 | 33 | 328 |
| 10 | 44 | 433 | 37 | 364 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.02 | 0.03 | 0.04 | 0.05 | 0.058 | 0.068 | 0.078 | 0.088 | 0.098 | 0.108 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.016 | 0.024 | 0.032 | 0.042 | 0.05 | 0.058 | 0.066 | 0.074 | 0.082 | 0.09 |
Характеристики
Производитель
HYDS
Серия
SDA
Стандарт
NON-STANDARD
Диаметр поршня
25 мм
Рабочий ход
20 мм
Диаметр штока
10 мм
Резьба штока
M5x0,8
Пневматическое присоединение
M5
Тип резьбы штока
Внутренняя резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
Без опроса положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR
