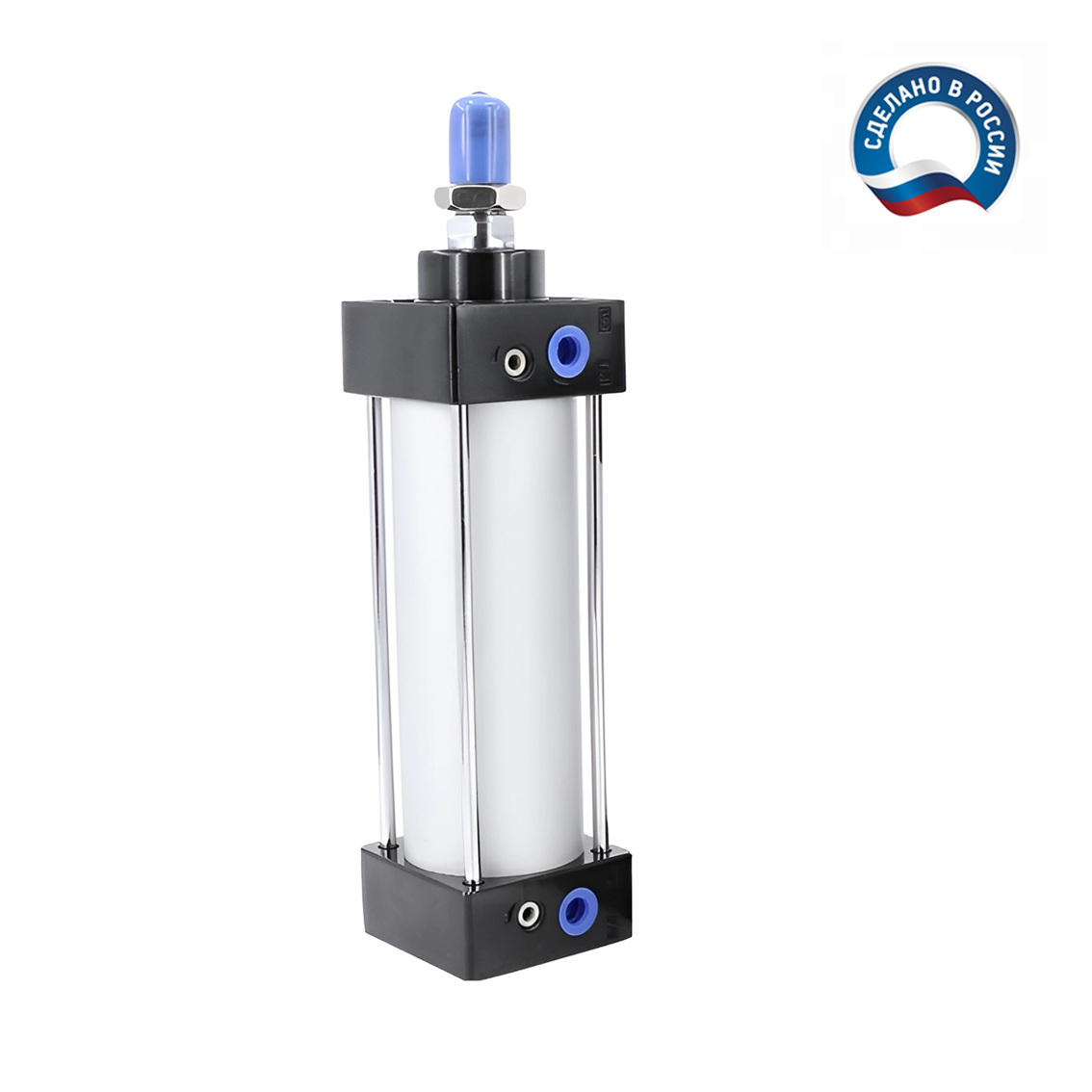

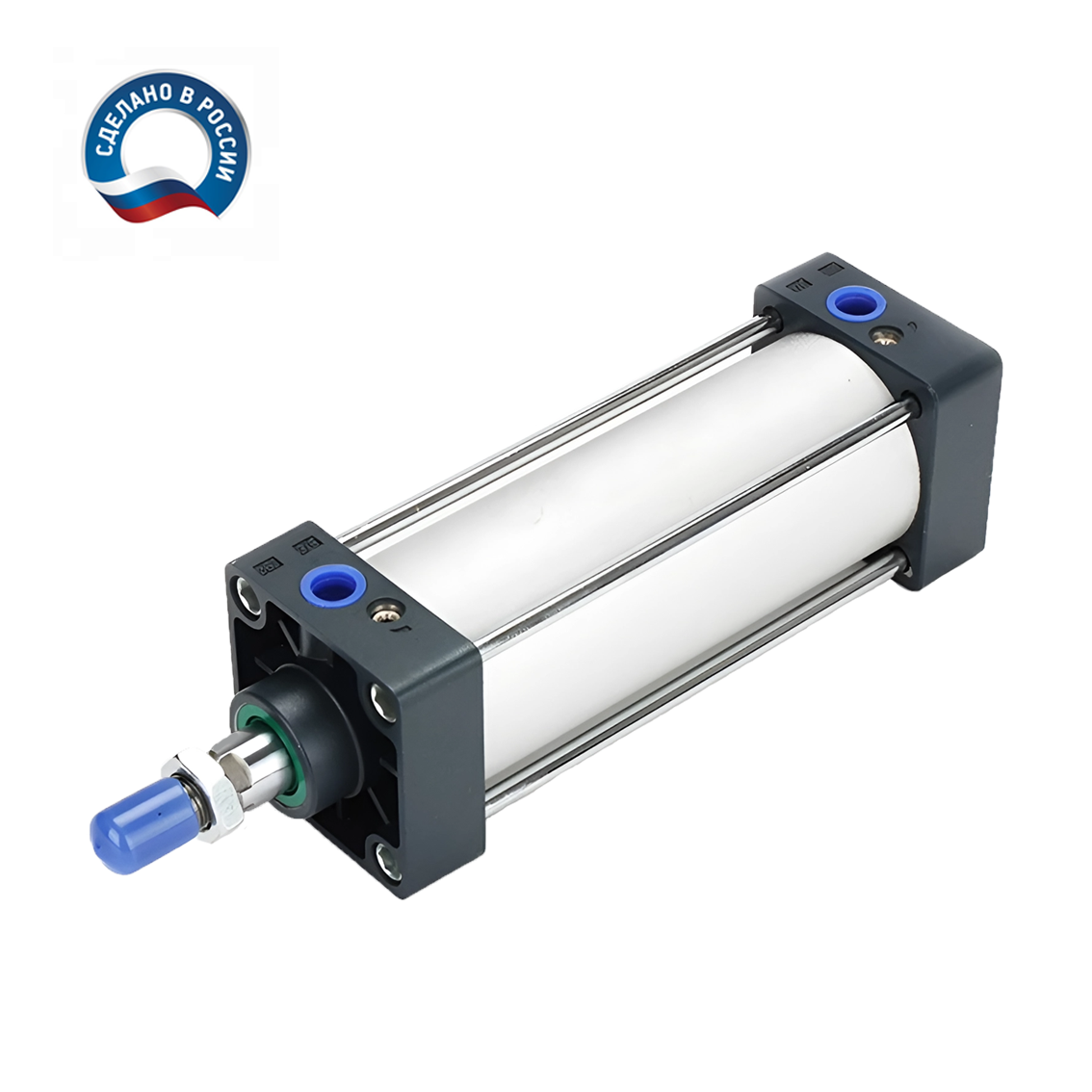

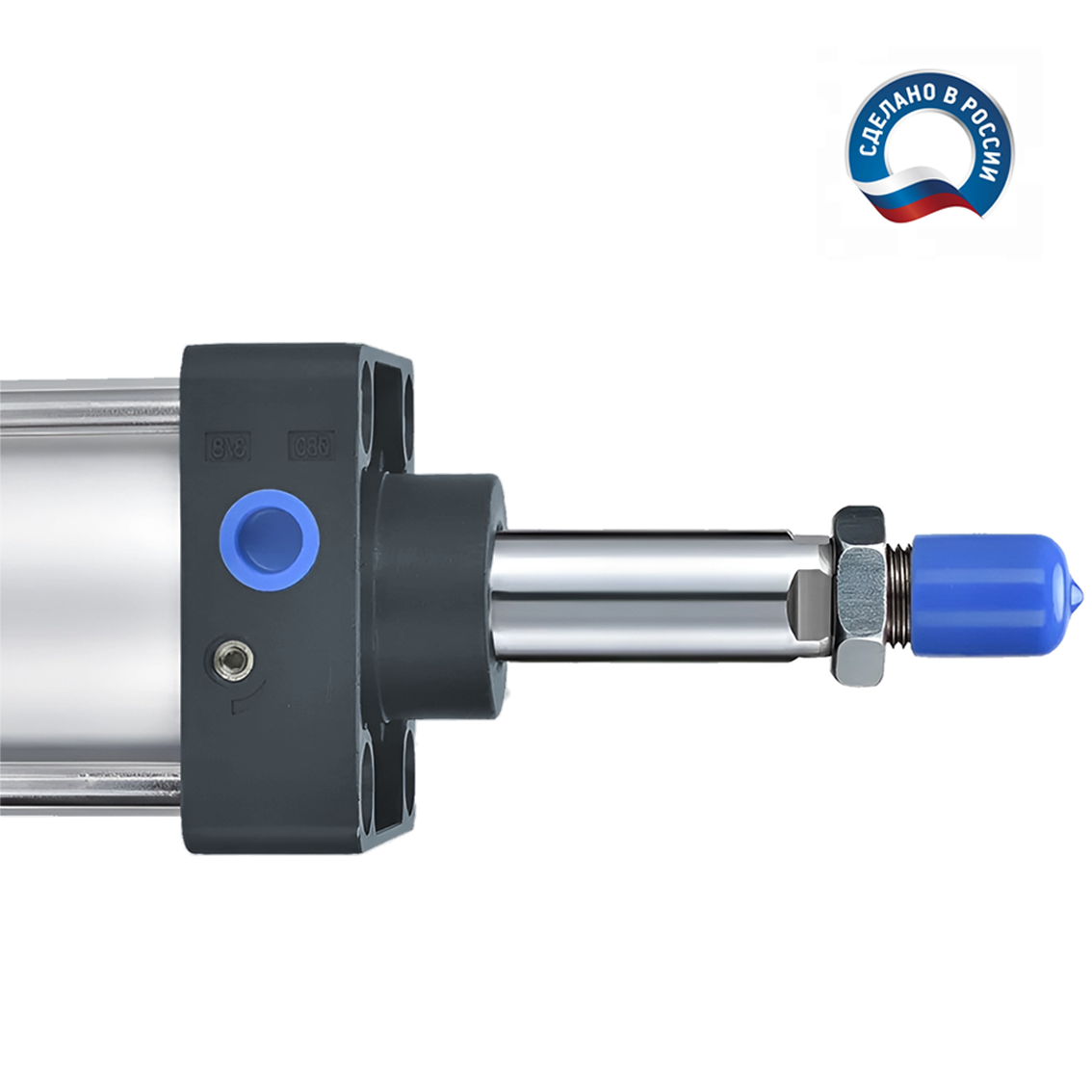

Описание
Пневмоцилиндр HYDS серии SC, артикул SC 80x700-S с диаметром поршня 80 мм и длинной хода 700 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6430, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 2661 Н (271 КГ), на втягивание: 2402 Н (245 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 46.83 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

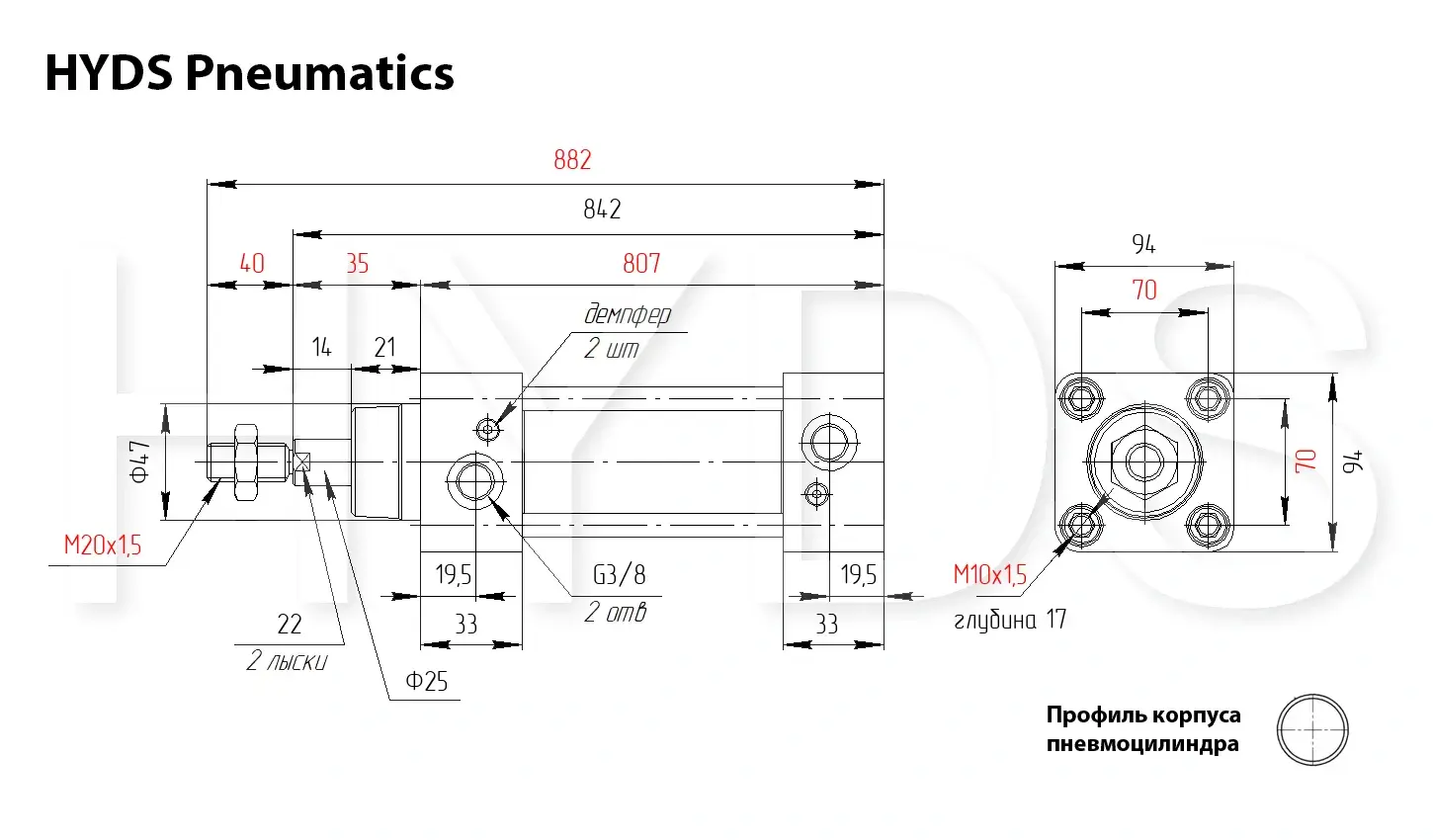

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 45 | 444 | 41 | 400 |
| 2 | 90 | 887 | 82 | 801 |
| 3 | 136 | 1331 | 122 | 1201 |
| 4 | 181 | 1774 | 163 | 1601 |
| 5 | 226 | 2218 | 204 | 2001 |
| 6 | 271 | 2661 | 245 | 2402 |
| 7 | 317 | 3105 | 286 | 2802 |
| 8 | 362 | 3549 | 327 | 3202 |
| 9 | 407 | 3992 | 367 | 3602 |
| 10 | 452 | 4436 | 408 | 4003 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
7.0 | 10.57 | 14.07 | 17.57 | 21.07 | 24.64 | 28.14 | 31.64 | 35.14 | 38.71 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
6.37 | 9.52 | 12.67 | 15.89 | 19.04 | 22.19 | 25.41 | 28.56 | 31.71 | 34.93 |
