Описание

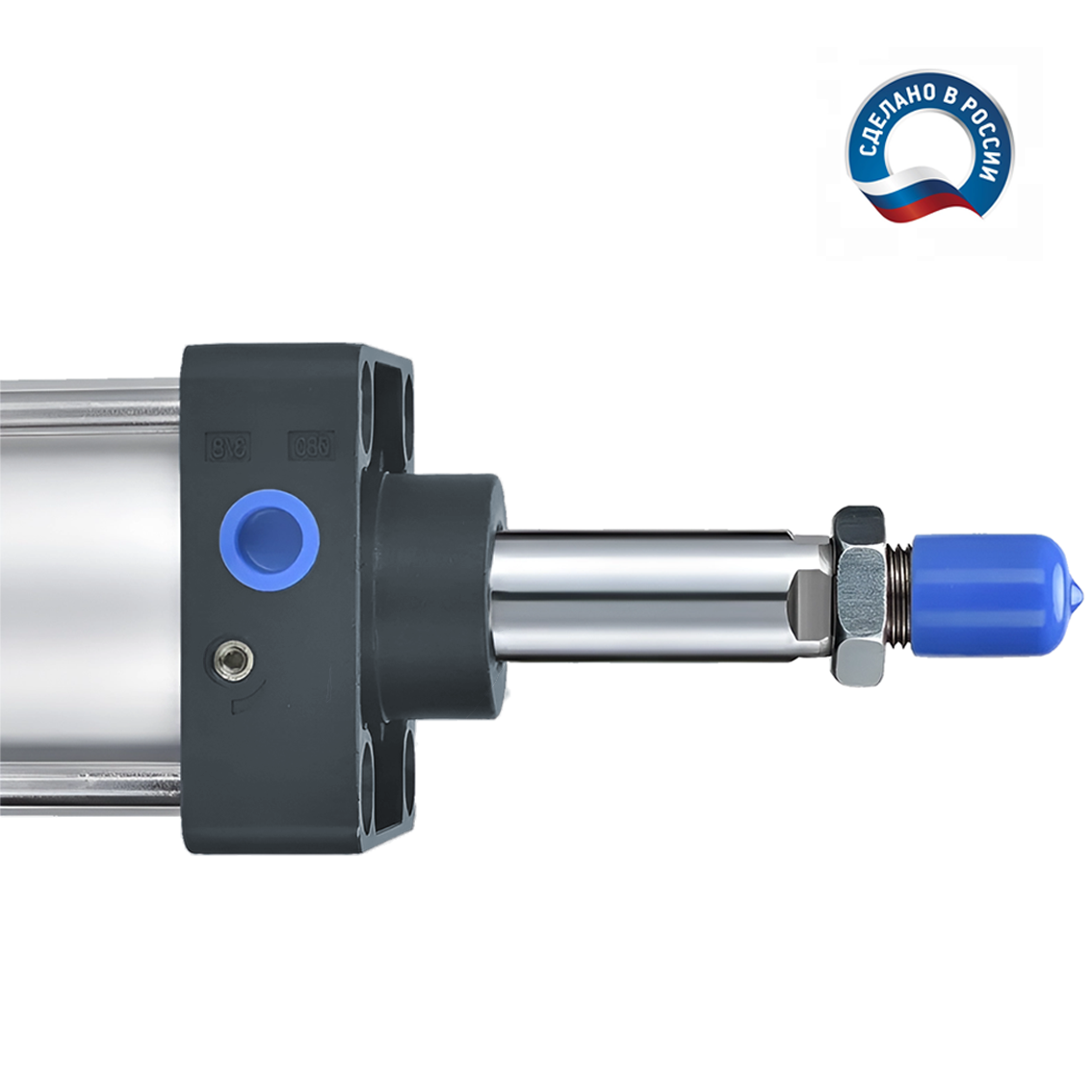

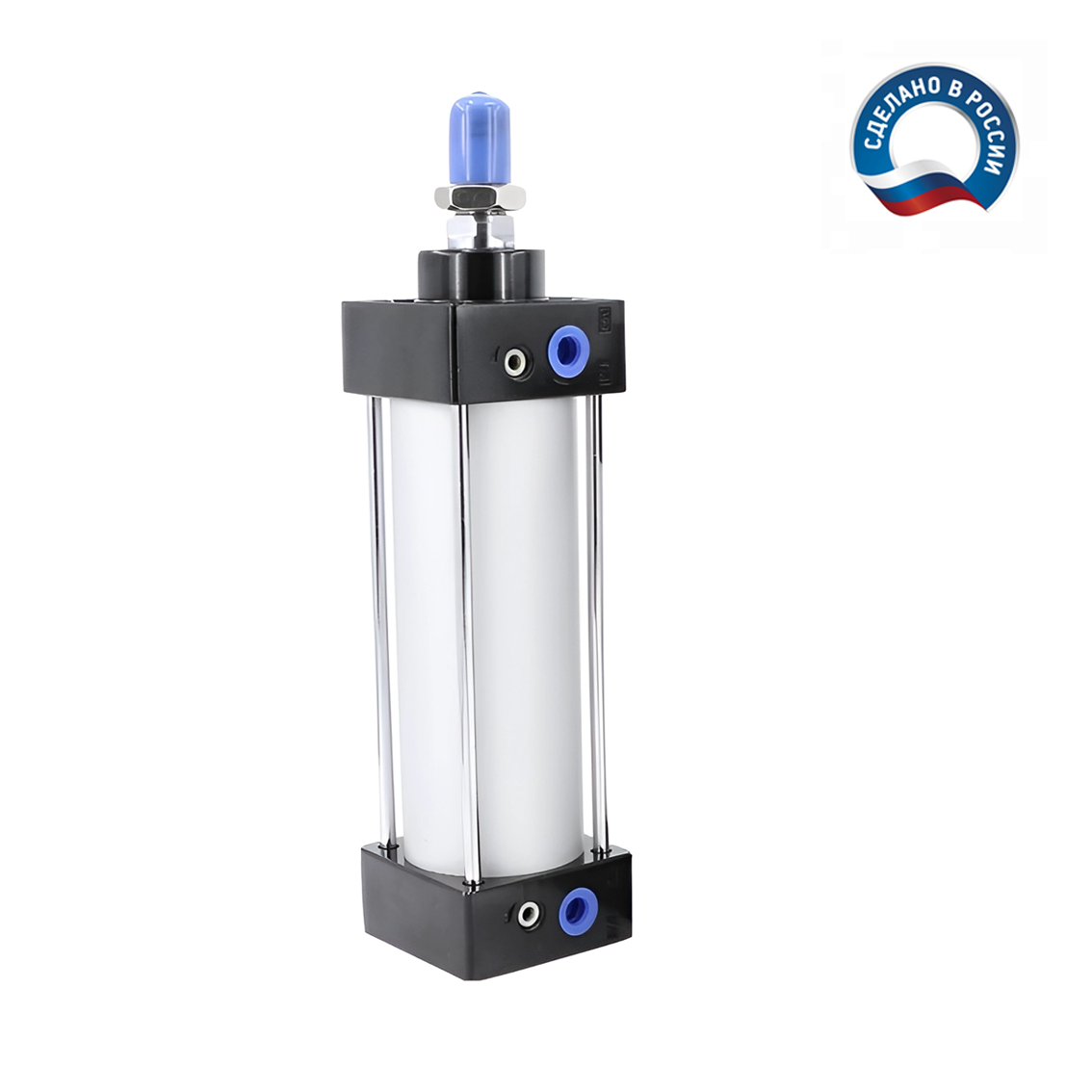

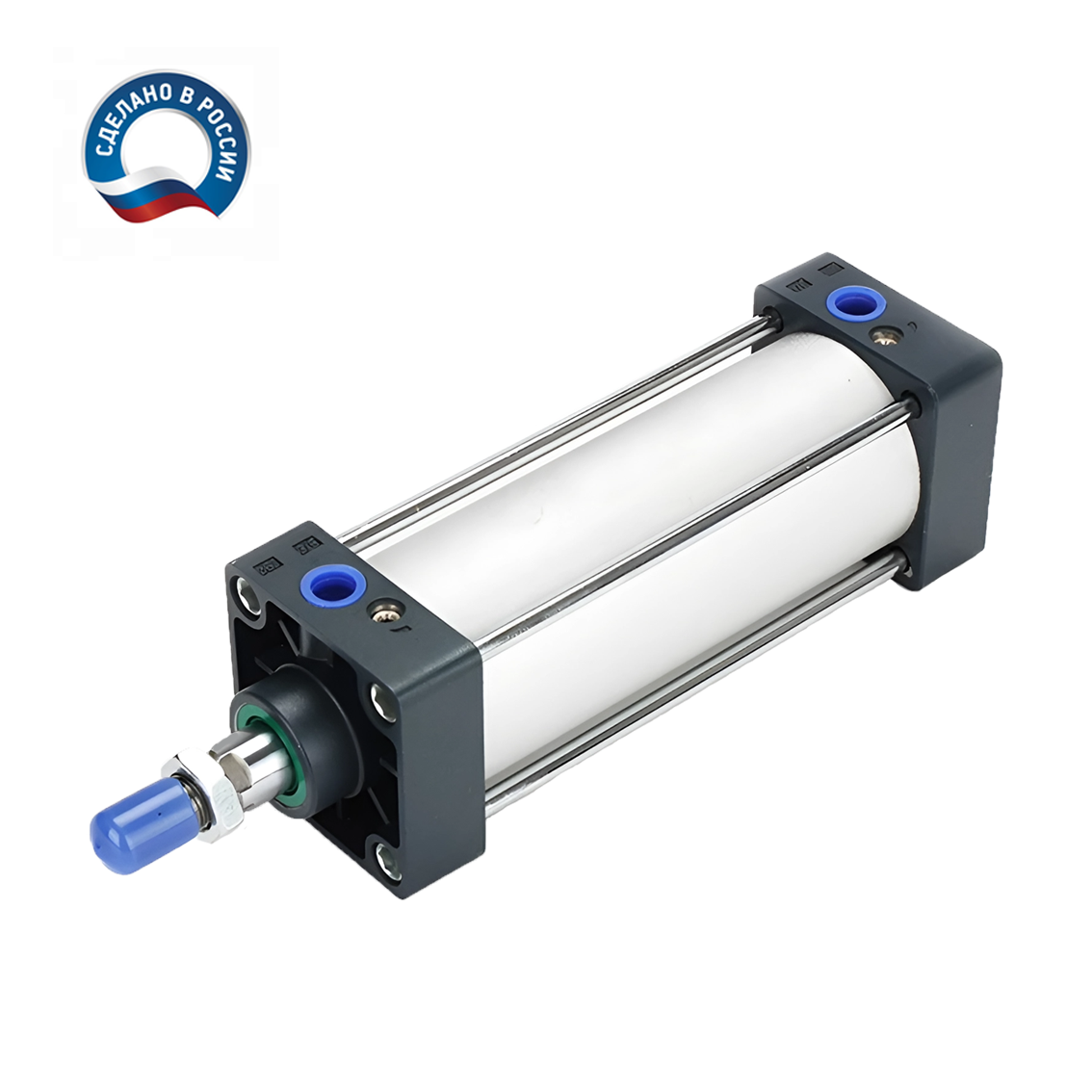

Пневмоцилиндр HYDS серии SC, артикул SC 40x20-S с диаметром поршня 40 мм и длинной хода 20 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6430, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 665 Н (68 КГ), на втягивание: 559 Н (57 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.324 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

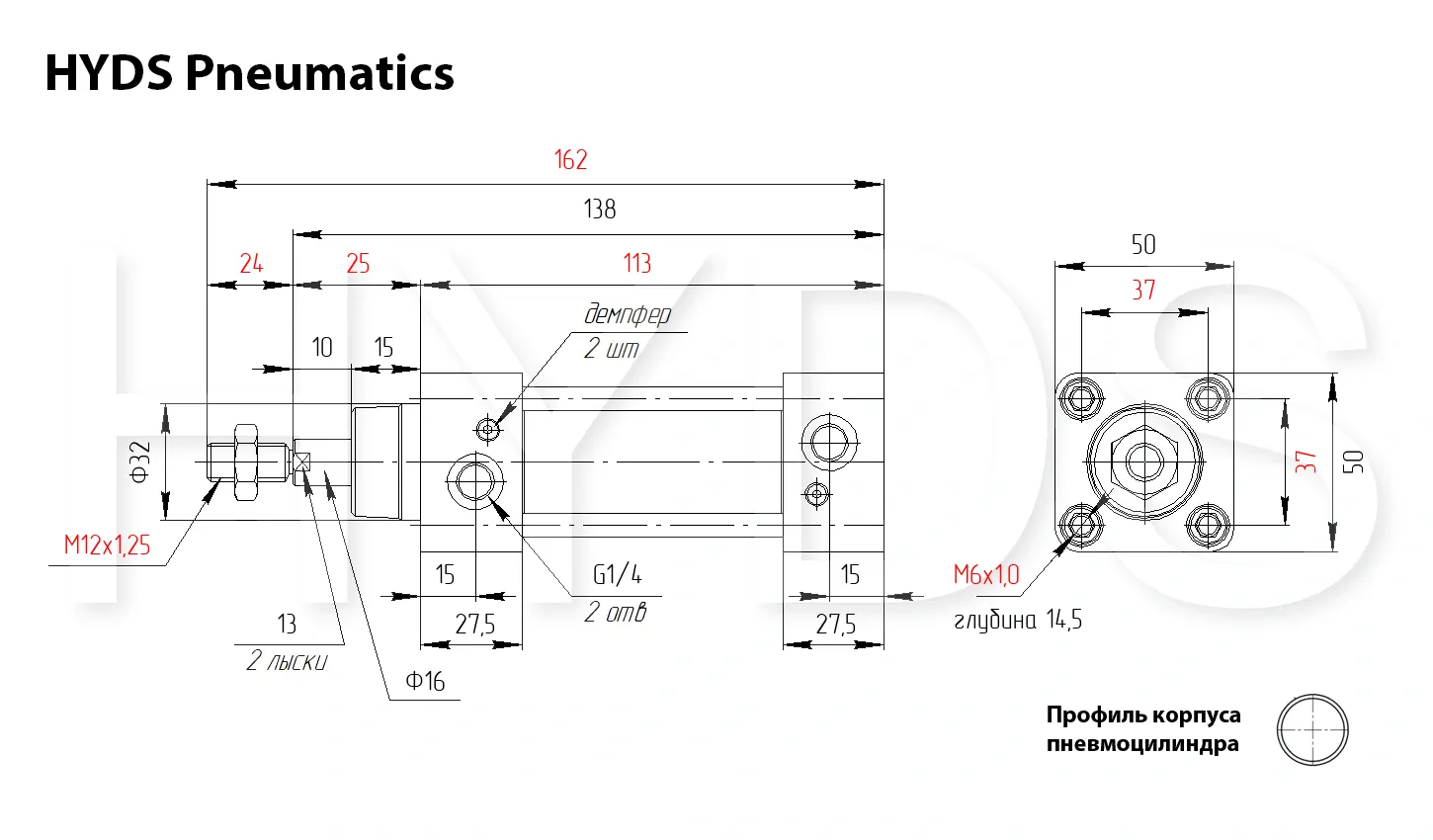

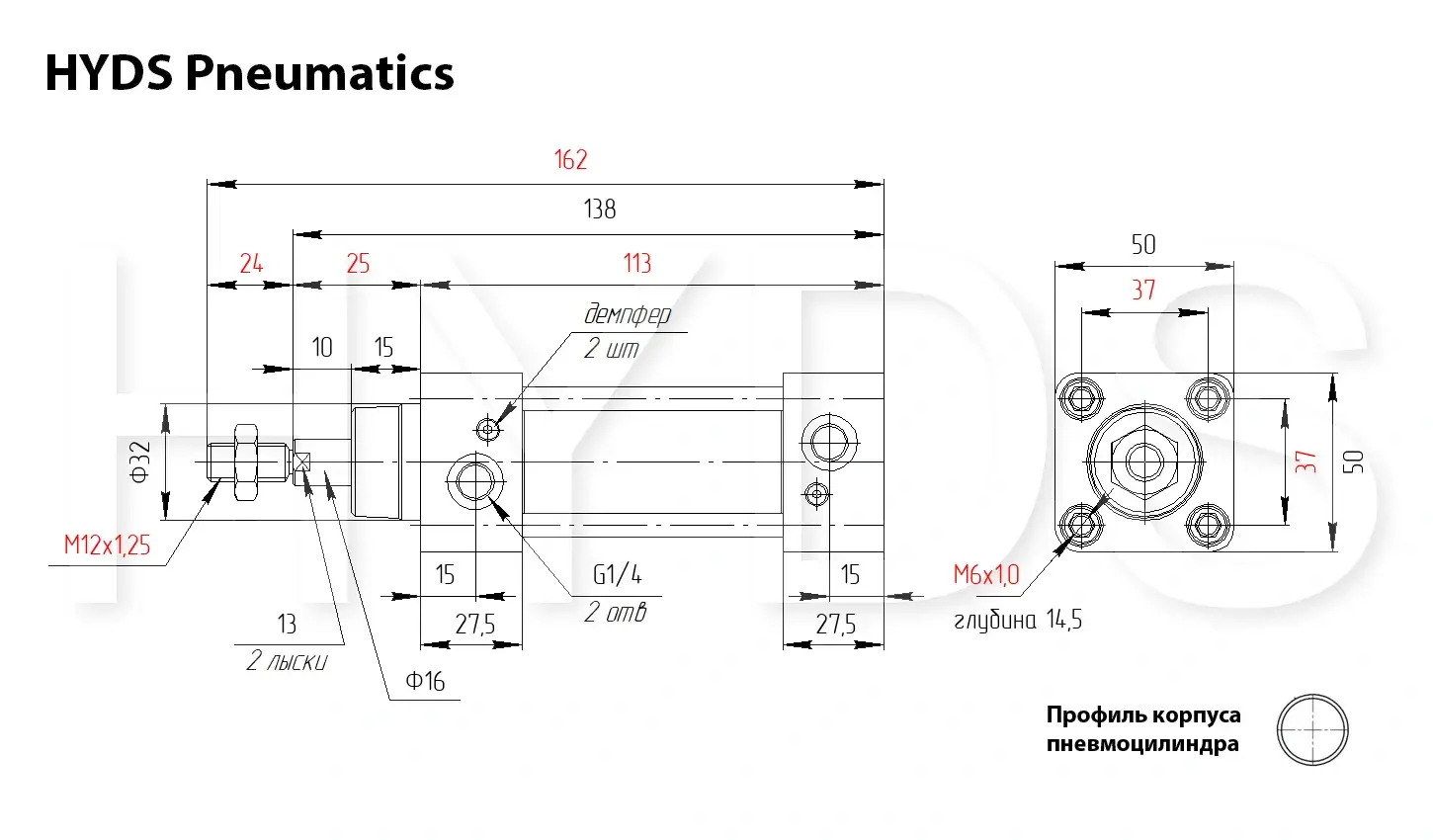

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 11 | 111 | 9 | 93 |
| 2 | 23 | 222 | 19 | 186 |
| 3 | 34 | 333 | 28 | 279 |
| 4 | 45 | 444 | 38 | 373 |
| 5 | 57 | 555 | 48 | 466 |
| 6 | 68 | 665 | 57 | 559 |
| 7 | 79 | 776 | 66 | 652 |
| 8 | 90 | 887 | 76 | 745 |
| 9 | 102 | 998 | 85 | 838 |
| 10 | 113 | 1109 | 95 | 932 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.05 | 0.076 | 0.1 | 0.126 | 0.15 | 0.176 | 0.2 | 0.226 | 0.252 | 0.276 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.042 | 0.064 | 0.084 | 0.106 | 0.126 | 0.148 | 0.168 | 0.19 | 0.212 | 0.232 |
