Описание

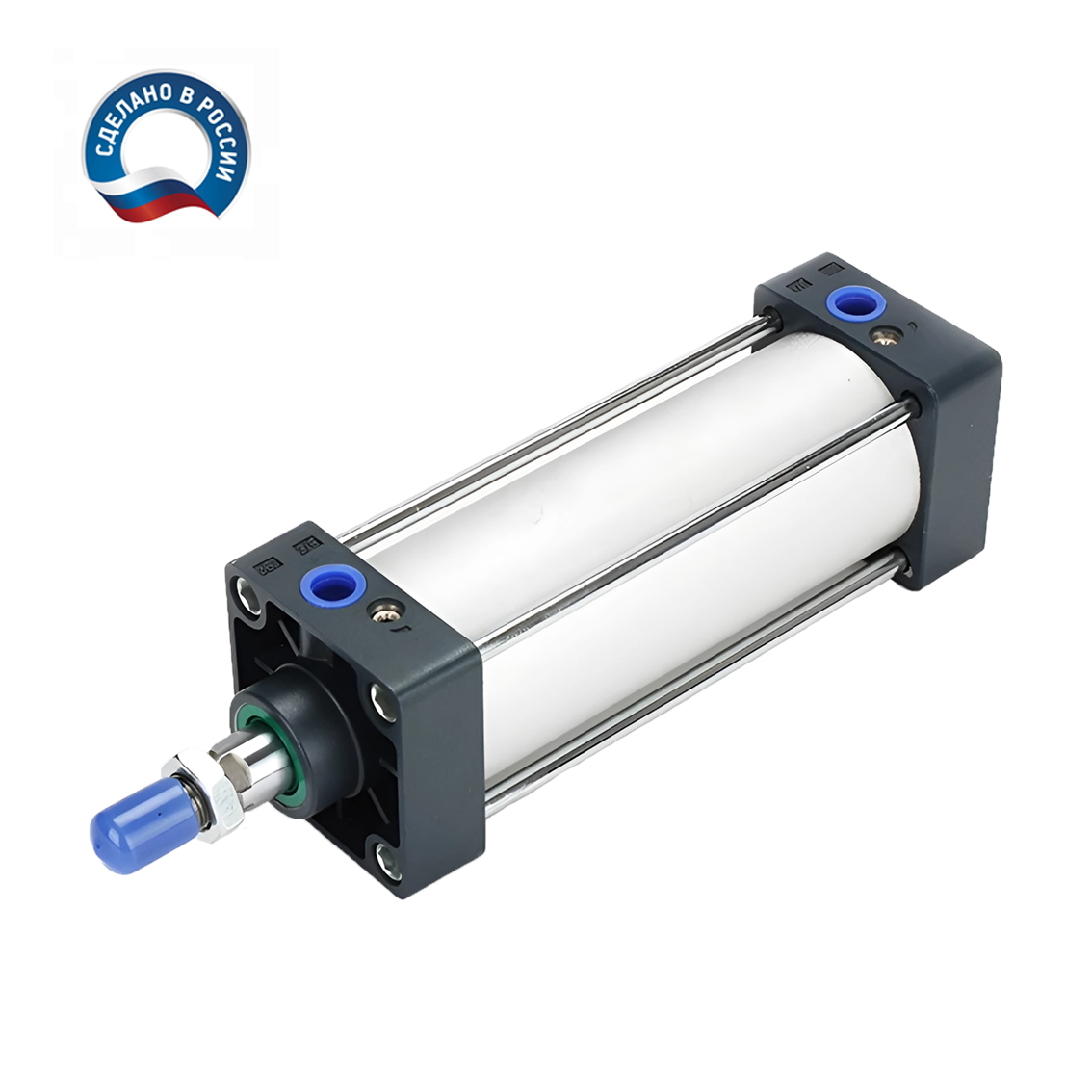

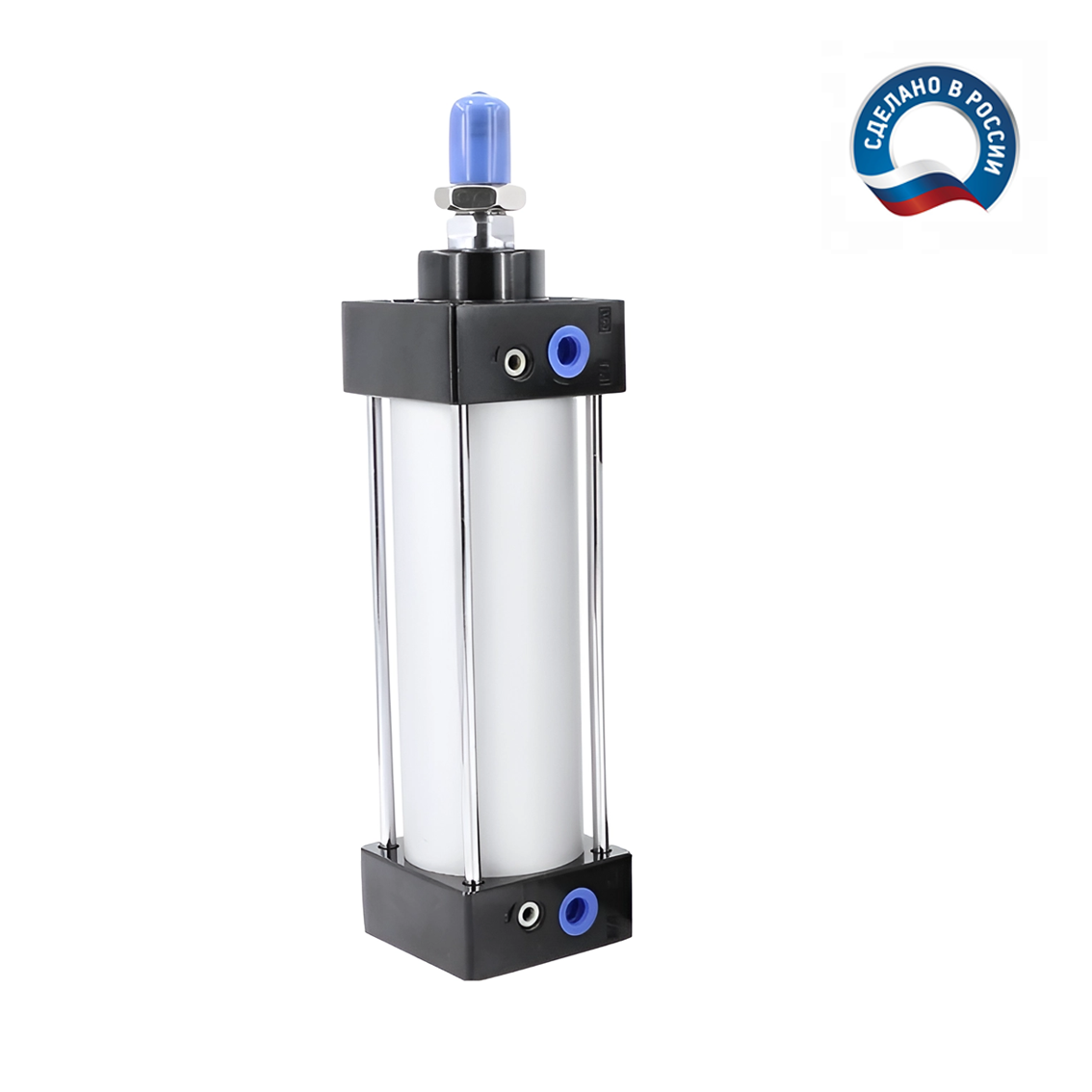

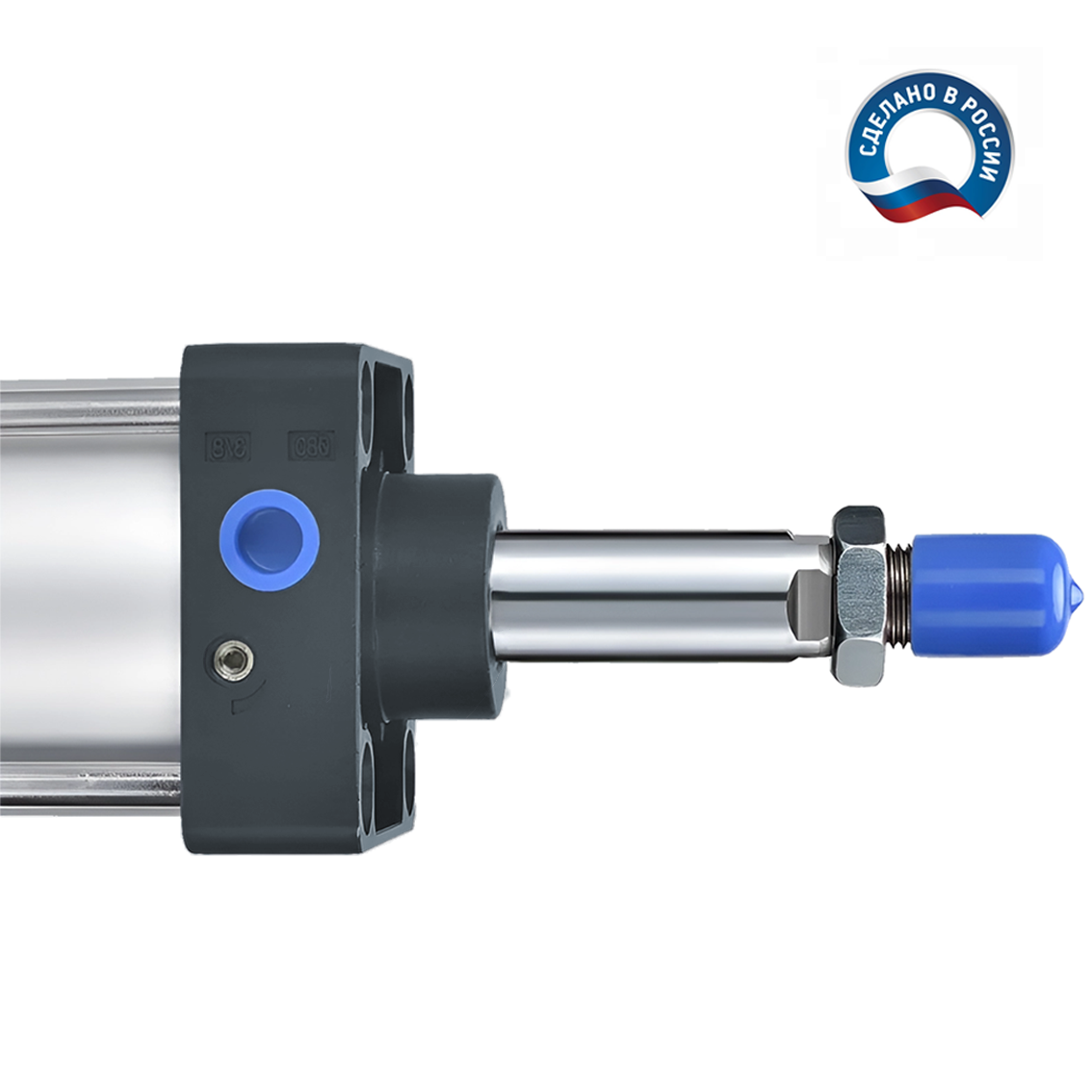

Пневмоцилиндр HYDS серии SC, артикул SC 100x25-S с диаметром поршня 100 мм и длинной хода 25 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6430, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 4159 Н (424 КГ), на втягивание: 3899 Н (398 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 2.663 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

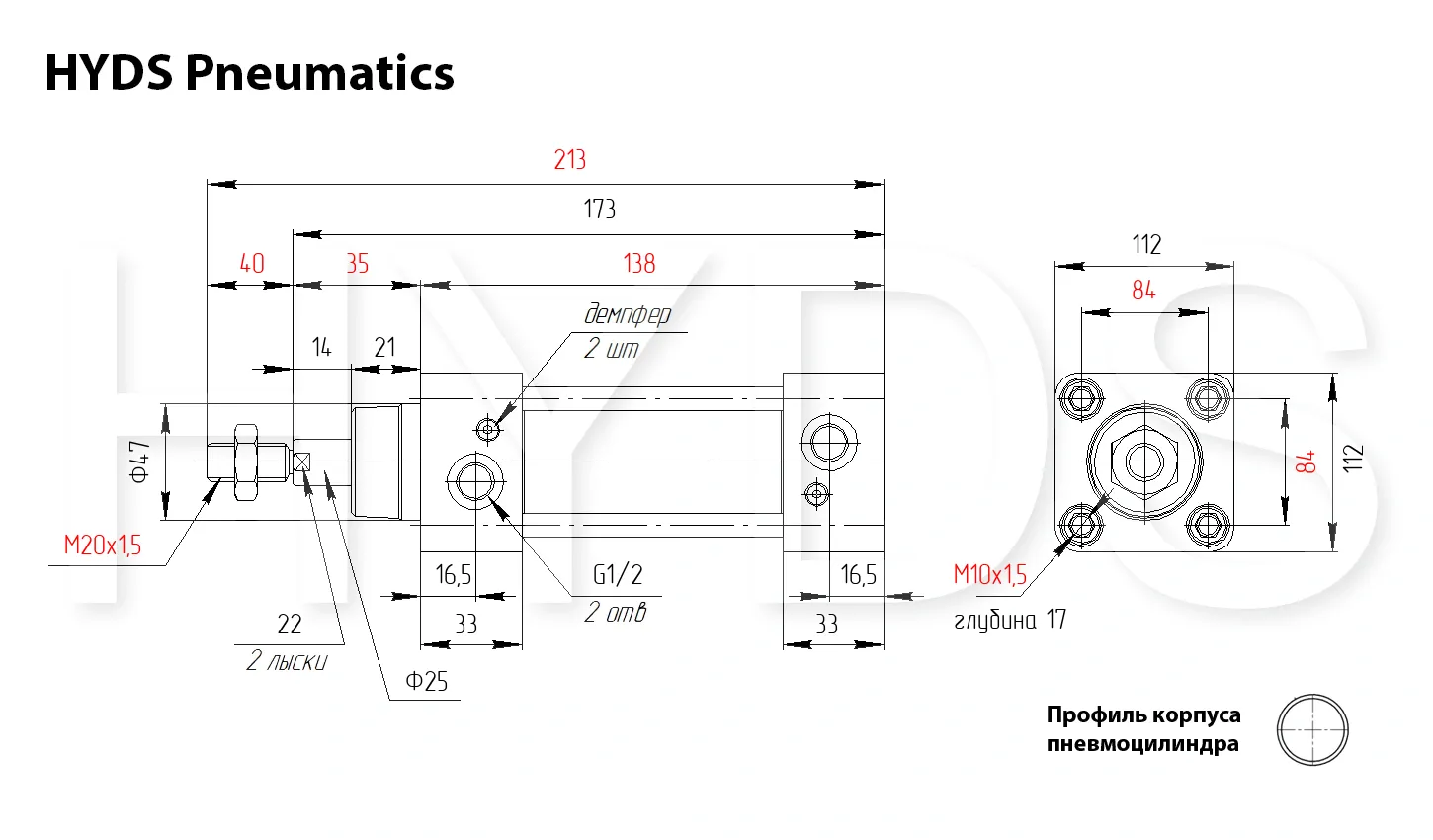

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 71 | 693 | 66 | 650 |
| 2 | 141 | 1386 | 133 | 1300 |
| 3 | 212 | 2079 | 199 | 1949 |
| 4 | 283 | 2772 | 265 | 2599 |
| 5 | 353 | 3465 | 331 | 3249 |
| 6 | 424 | 4159 | 398 | 3899 |
| 7 | 495 | 4852 | 464 | 4548 |
| 8 | 548 | 5545 | 530 | 5198 |
| 9 | 636 | 6238 | 596 | 5848 |
| 10 | 707 | 6931 | 663 | 6498 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.393 | 0.59 | 0.785 | 0.983 | 1.177 | 1.375 | 1.57 | 1.767 | 1.963 | 2.16 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.367 | 0.552 | 0.735 | 0.92 | 1.105 | 1.288 | 1.472 | 1.655 | 1.84 | 2.025 |
