Описание

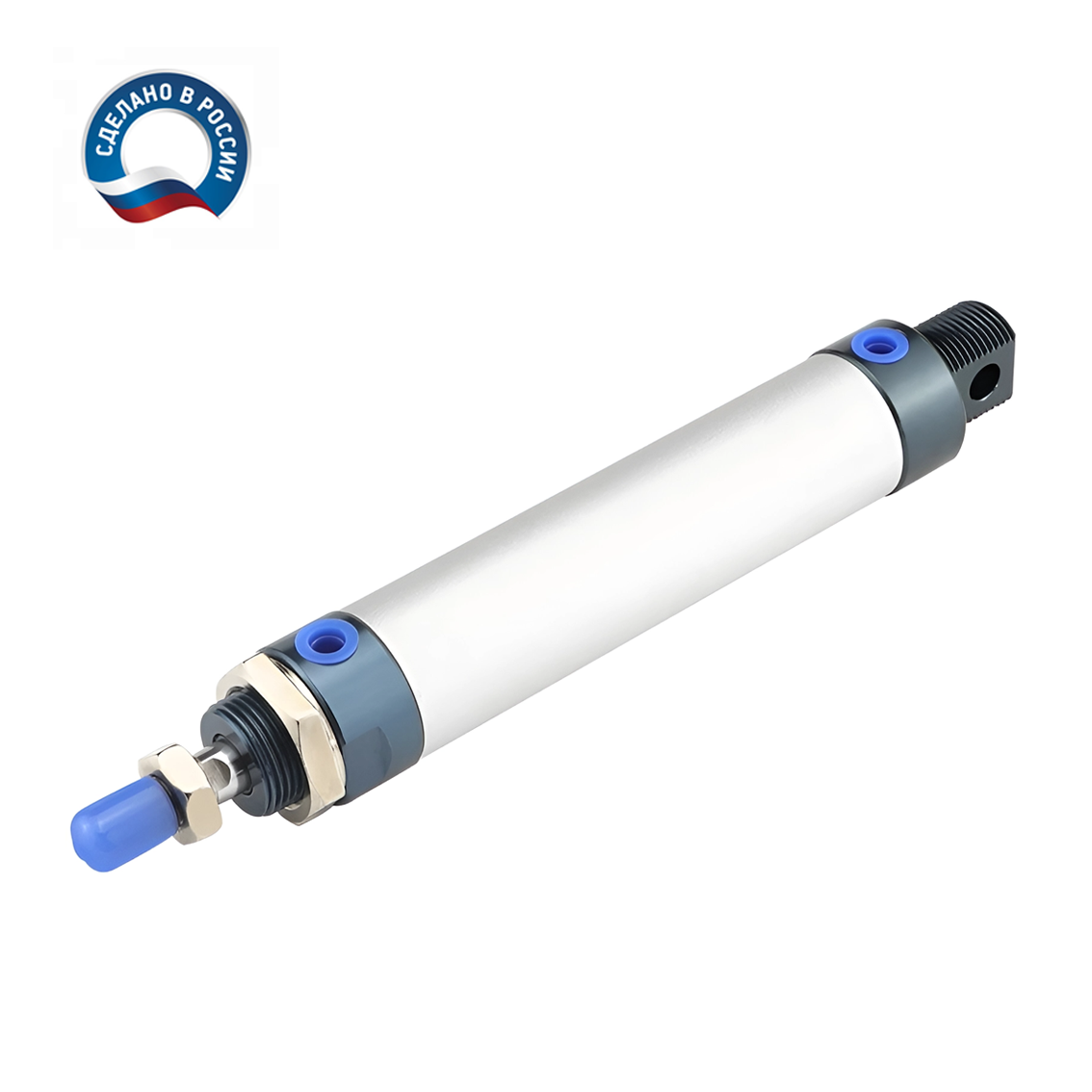

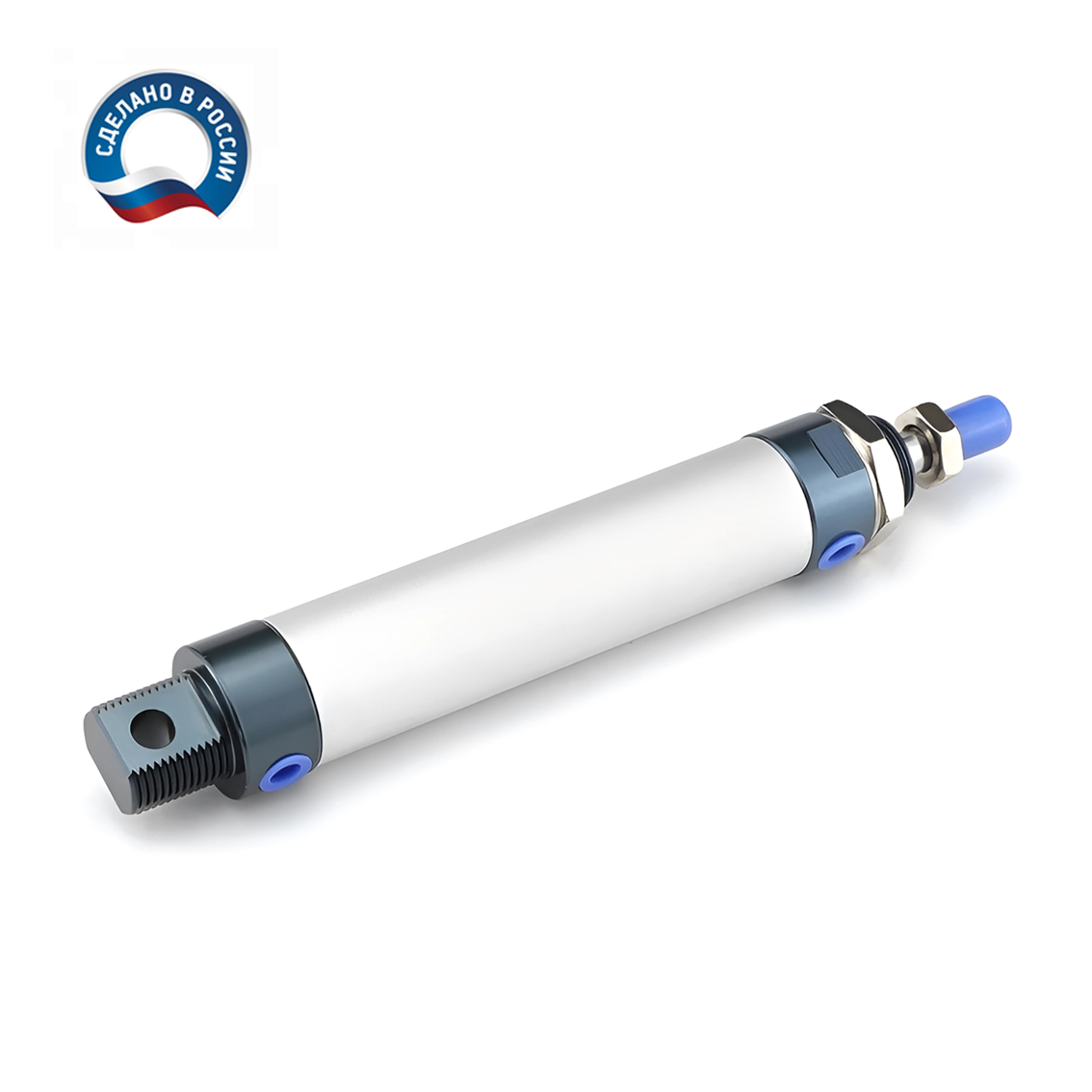

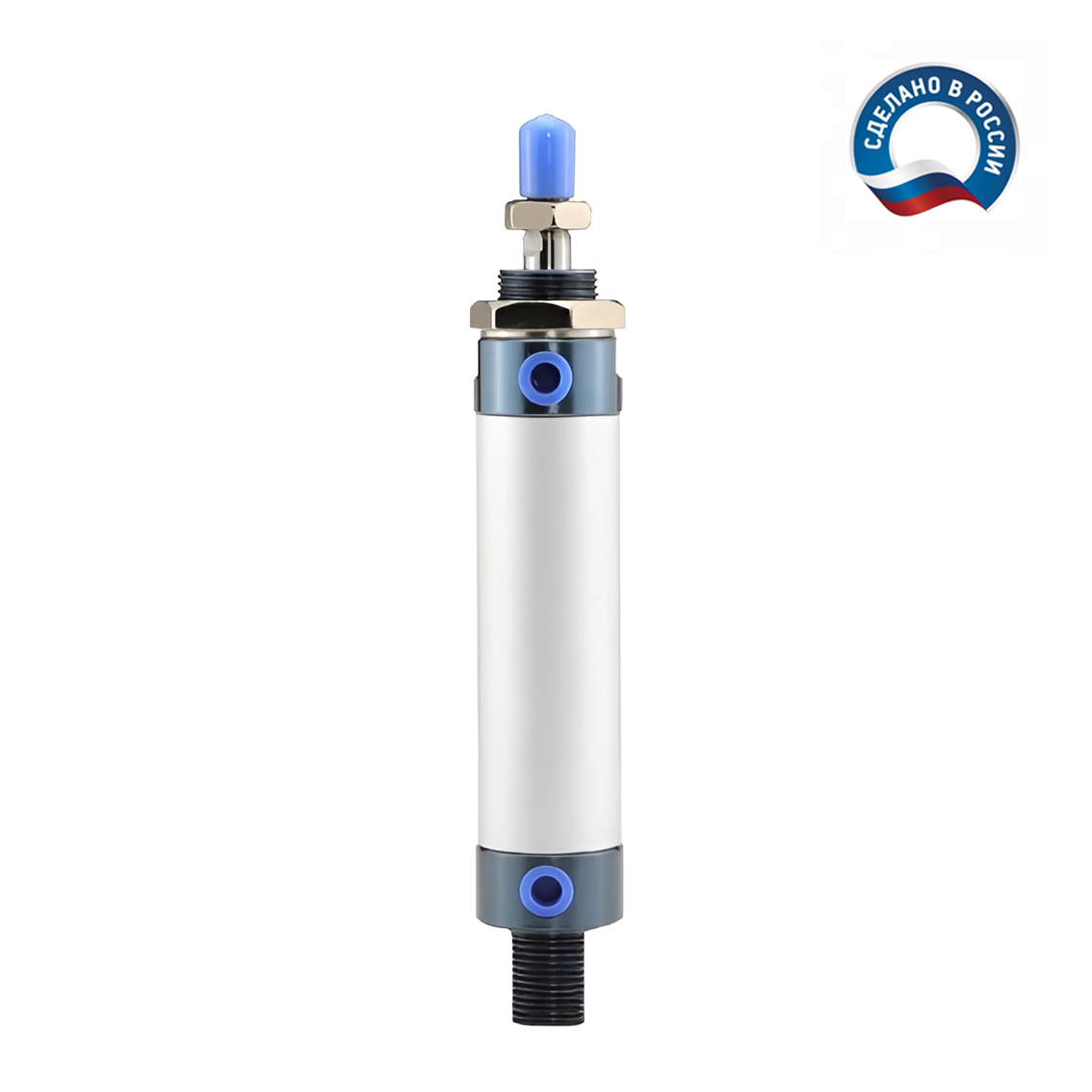

Пневмоцилиндр HYDS серии MAL, артикул MAL 32x10-S с диаметром поршня 32 мм и длинной хода 10 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту , используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.104 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

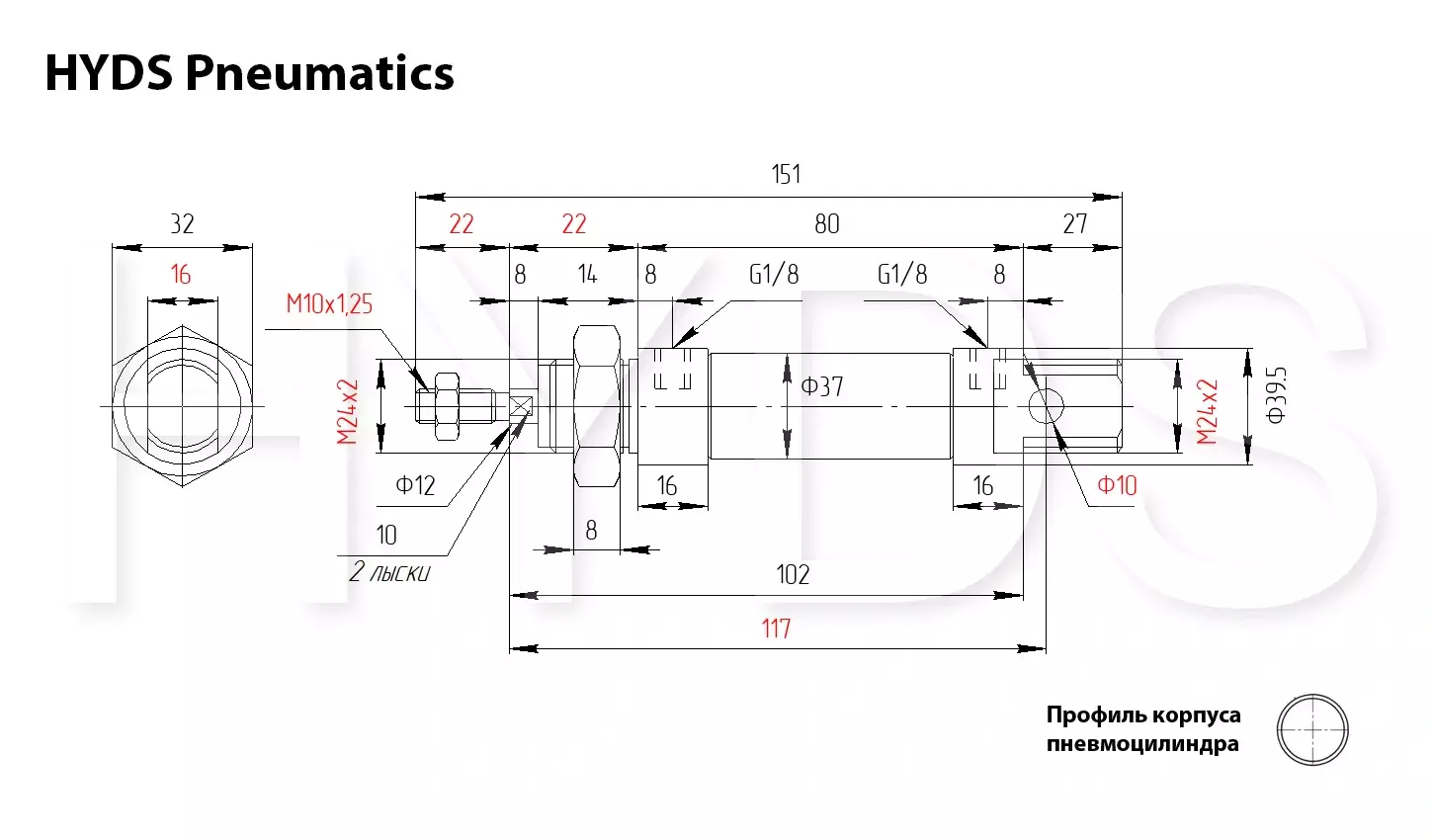

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 7 | 71 | 6 | 61 |
| 2 | 14 | 142 | 12 | 122 |
| 3 | 22 | 213 | 19 | 183 |
| 4 | 29 | 284 | 25 | 244 |
| 5 | 36 | 355 | 31 | 305 |
| 6 | 43 | 426 | 37 | 366 |
| 7 | 51 | 497 | 44 | 427 |
| 8 | 58 | 568 | 50 | 488 |
| 9 | 65 | 639 | 56 | 549 |
| 10 | 72 | 710 | 549 | 610 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.016 | 0.024 | 0.032 | 0.04 | 0.048 | 0.056 | 0.064 | 0.072 | 0.08 | 0.088 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.014 | 0.021 | 0.028 | 0.035 | 0.041 | 0.048 | 0.055 | 0.062 | 0.069 | 0.076 |
