Описание
Пневмоцилиндр HYDS серии DSBG, артикул DSBG-320-500-PPV-A-N3 с диаметром поршня 320 мм и длинной хода 500 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 43407 Н (4426 КГ), на втягивание: 41725 Н (4255 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 555.15 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

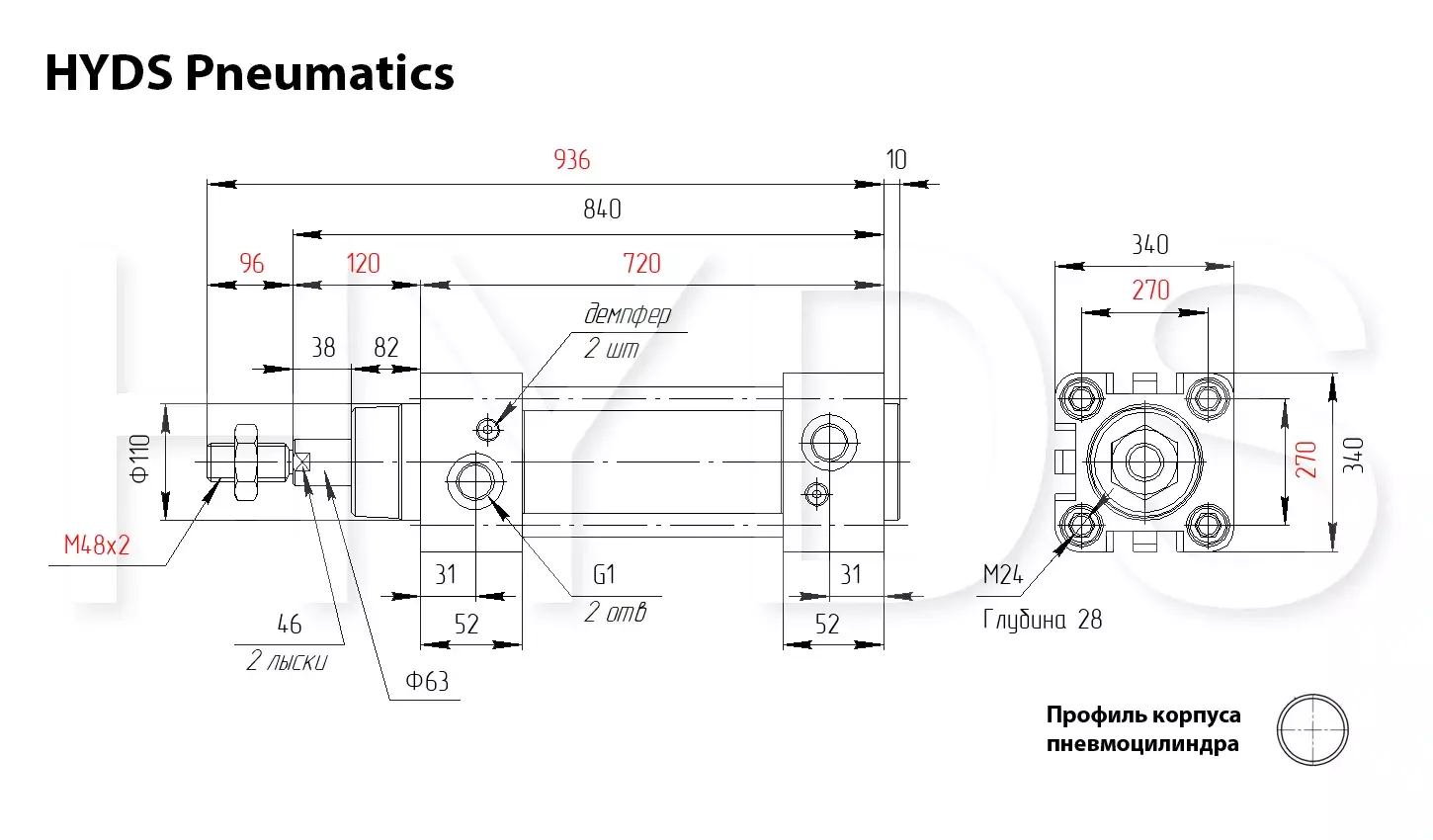

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 738 | 7235 | 709 | 6954 |
| 2 | 1475 | 14469 | 1418 | 13908 |
| 3 | 2213 | 21704 | 2127 | 20862 |
| 4 | 2951 | 28938 | 2837 | 27817 |
| 5 | 3689 | 36173 | 3546 | 34771 |
| 6 | 4426 | 43407 | 4255 | 41725 |
| 7 | 5164 | 50642 | 4964 | 48679 |
| 8 | 5902 | 57876 | 5673 | 55633 |
| 9 | 6639 | 65111 | 6382 | 62587 |
| 10 | 7377 | 72346 | 7091 | 69542 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
81.2 | 121.4 | 161.65 | 201.85 | 242.05 | 282.25 | 322.5 | 362.7 | 402.9 | 443.1 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
79.65 | 118.3 | 156.95 | 195.6 | 234.25 | 272.9 | 311.6 | 350.25 | 388.9 | 427.55 |
