Описание
Пневмоцилиндр HYDS серии DSBG, артикул DSBG-250-30-PPV-A-N3 с диаметром поршня 250 мм и длинной хода 30 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 26494 Н (2702 КГ), на втягивание: 25211 Н (2570 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 20.256 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

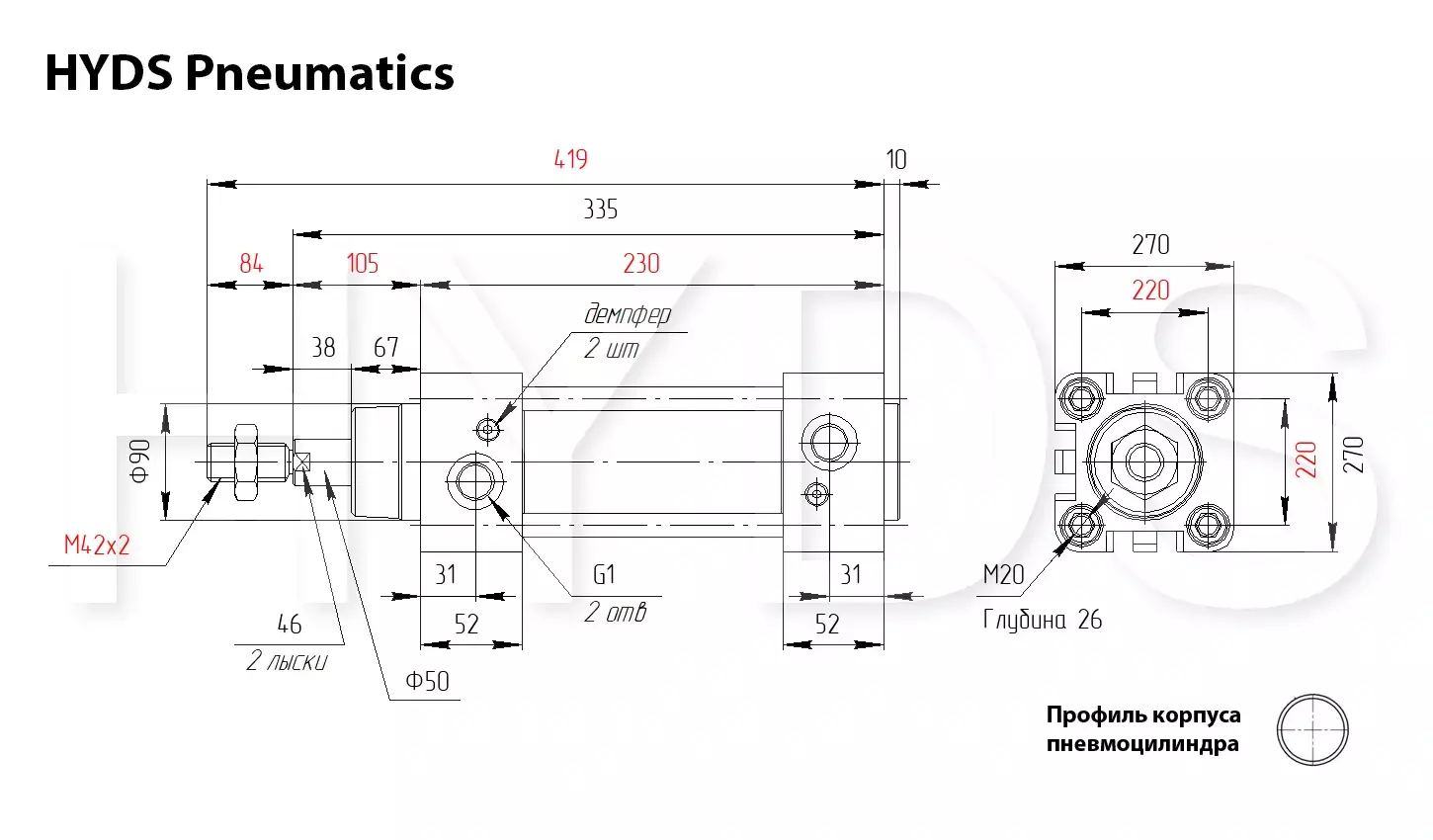

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 450 | 4416 | 428 | 4202 |
| 2 | 901 | 8831 | 857 | 8404 |
| 3 | 1351 | 13247 | 1285 | 12606 |
| 4 | 1801 | 17663 | 1714 | 16808 |
| 5 | 2251 | 22078 | 2142 | 21010 |
| 6 | 2702 | 26494 | 2570 | 25211 |
| 7 | 3152 | 30909 | 2999 | 29413 |
| 8 | 3602 | 35325 | 3428 | 33615 |
| 9 | 4052 | 39741 | 3856 | 37817 |
| 10 | 4503 | 44156 | 4285 | 42019 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
2.943 | 4.416 | 5.889 | 7.359 | 8.832 | 10.305 | 11.778 | 13.251 | 14.724 | 16.197 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
2.883 | 4.296 | 5.712 | 7.125 | 8.538 | 9.951 | 11.367 | 12.78 | 14.193 | 15.606 |
