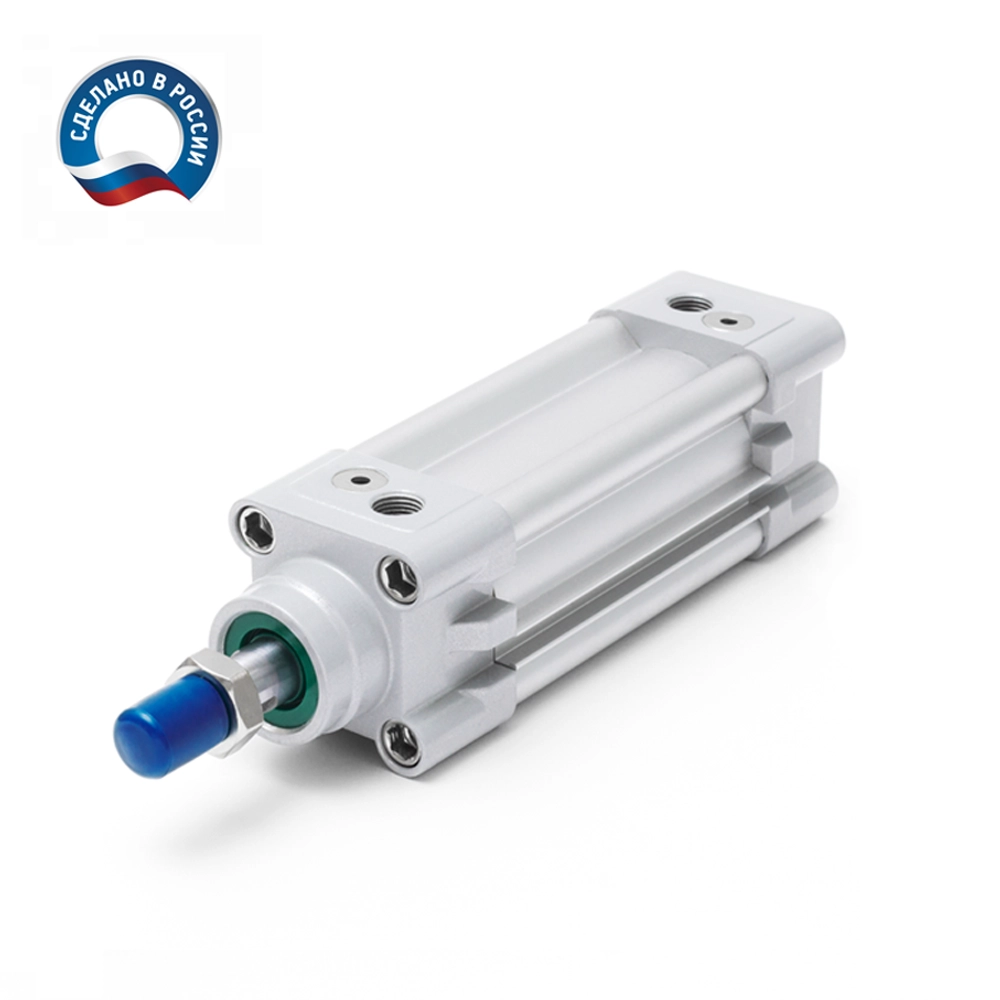

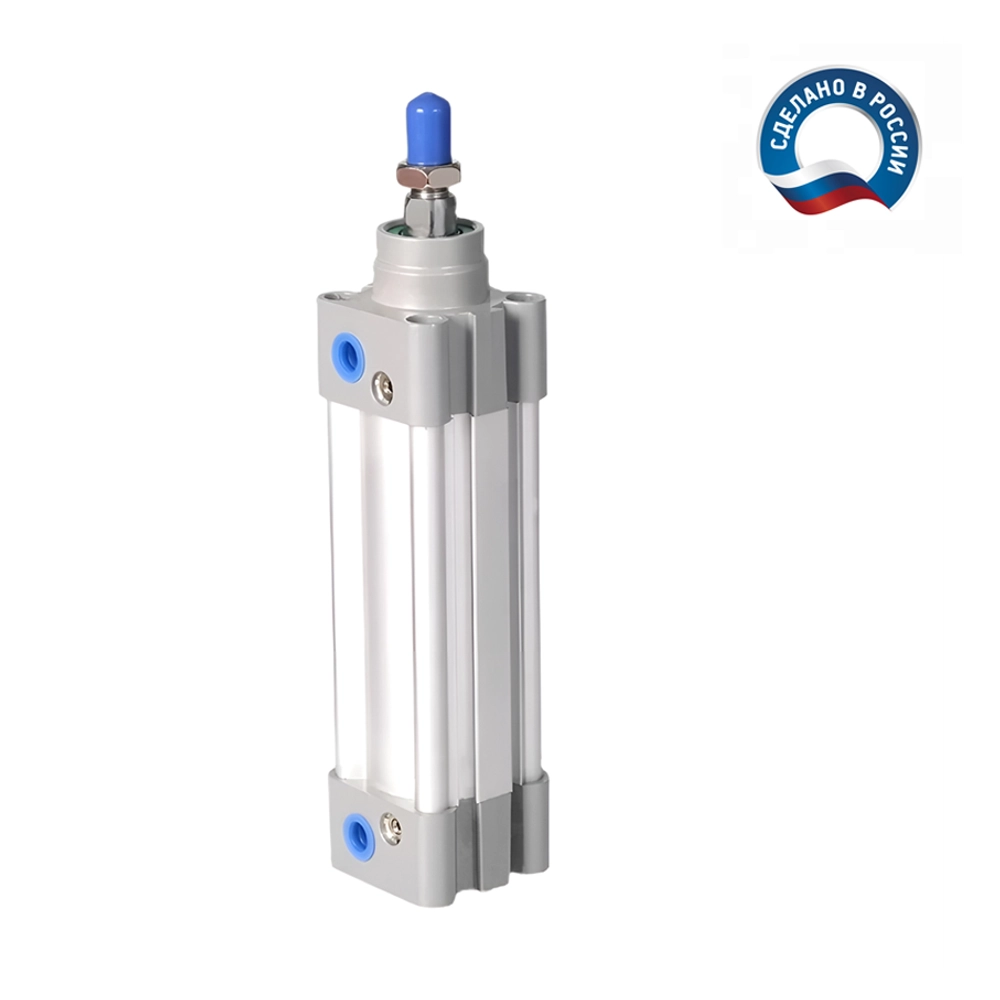

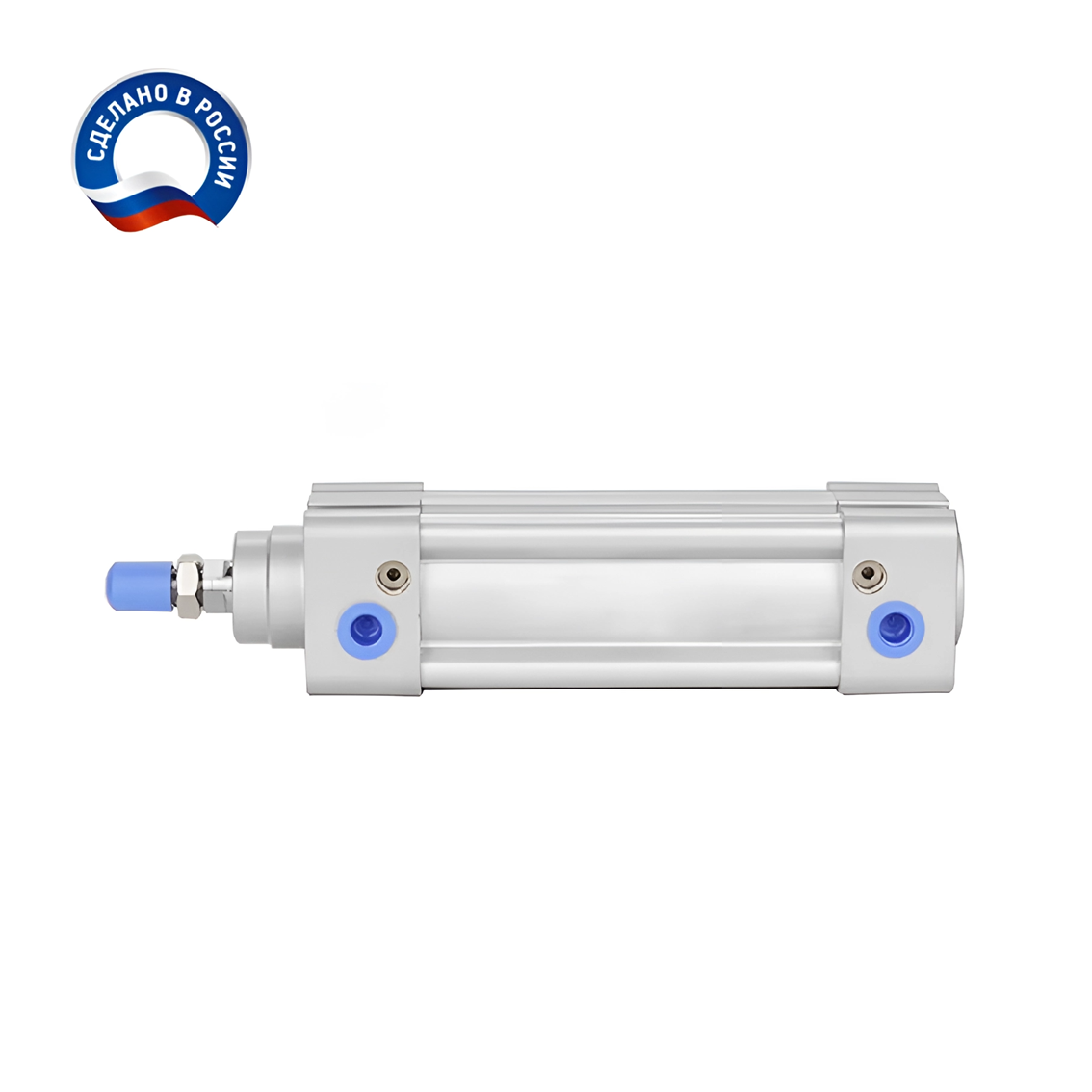

Пневмоцилиндр HYDS серии DSBC, артикул DSBC-63-1000-PPV-A-N3 с диаметром поршня 63 мм и длинной хода 1000 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1651 Н (168 КГ), на втягивание: 1484 Н (151 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 41.4 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

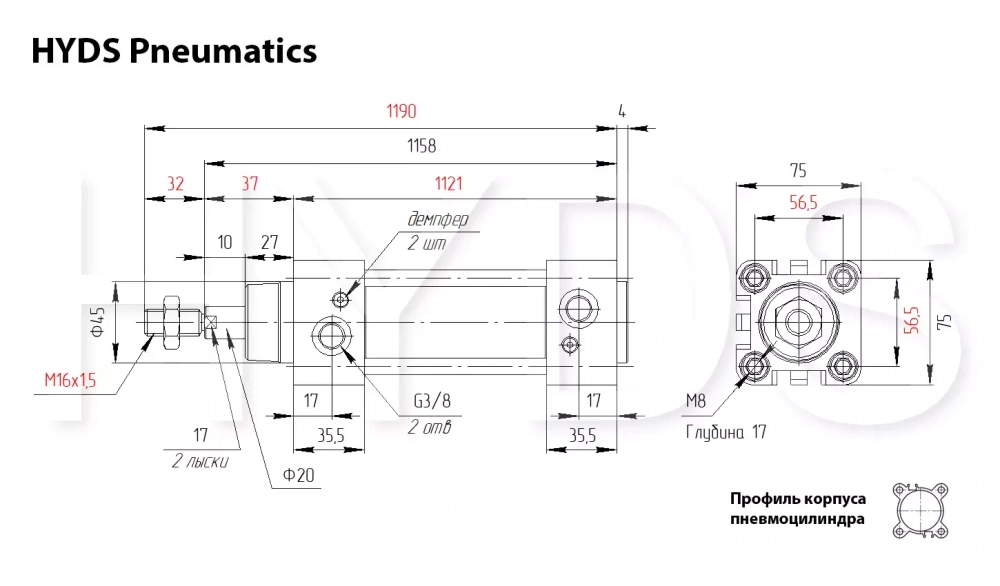

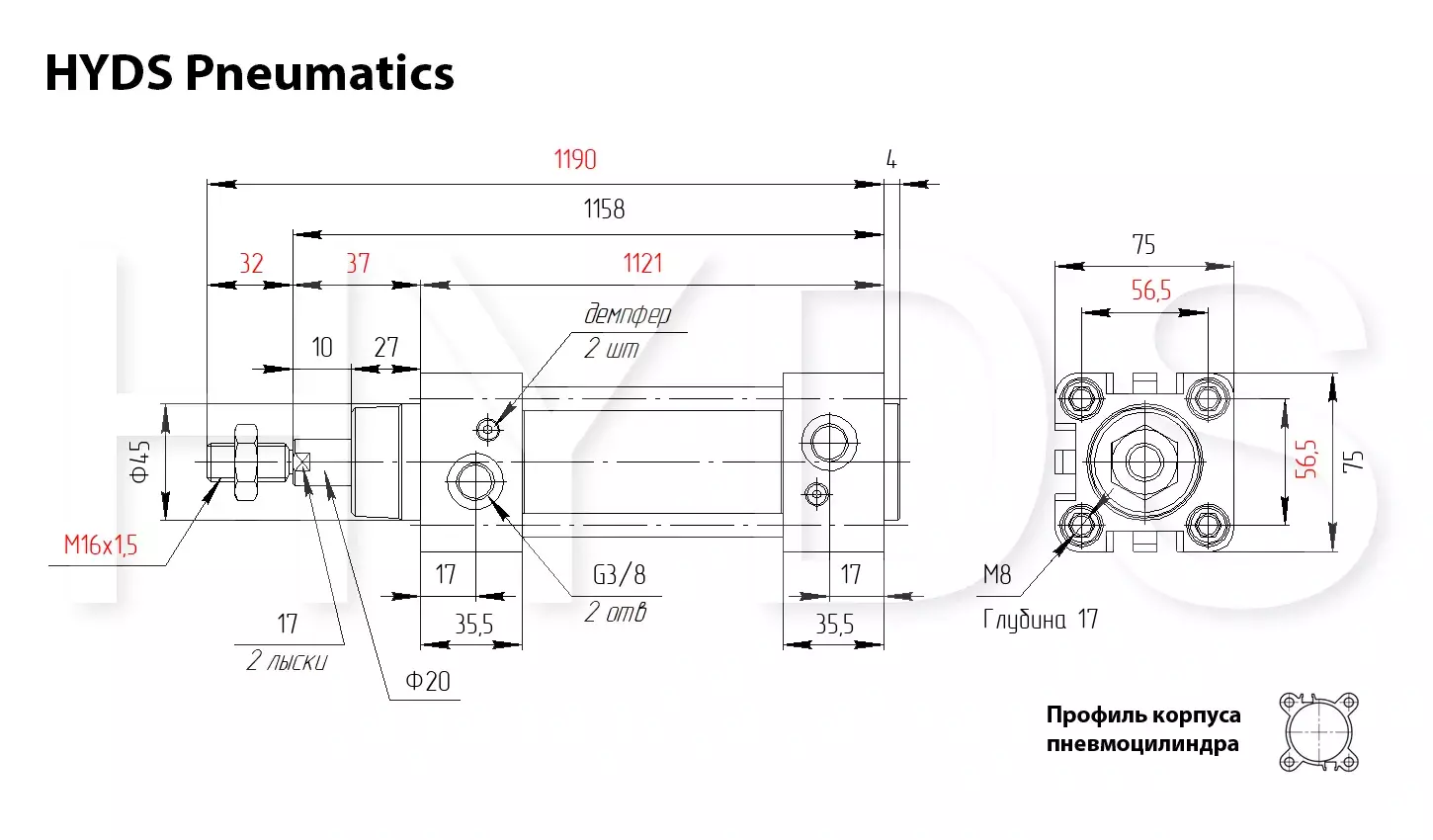

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 28 | 275 | 25 | 247 |
| 2 | 56 | 550 | 50 | 495 |
| 3 | 84 | 825 | 76 | 742 |
| 4 | 112 | 1100 | 101 | 989 |
| 5 | 140 | 1375 | 126 | 1237 |
| 6 | 168 | 1651 | 151 | 1484 |
| 7 | 196 | 1926 | 177 | 1732 |
| 8 | 224 | 2201 | 202 | 1979 |
| 9 | 252 | 2476 | 227 | 2226 |
| 10 | 281 | 2751 | 252 | 2474 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
6.2 | 9.3 | 12.5 | 15.6 | 18.7 | 21.8 | 24.9 | 28.0 | 31.2 | 34.3 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
5.6 | 8.4 | 11.2 | 14.0 | 16.8 | 19.6 | 22.4 | 25.2 | 28.0 | 30.8 |
