Описание

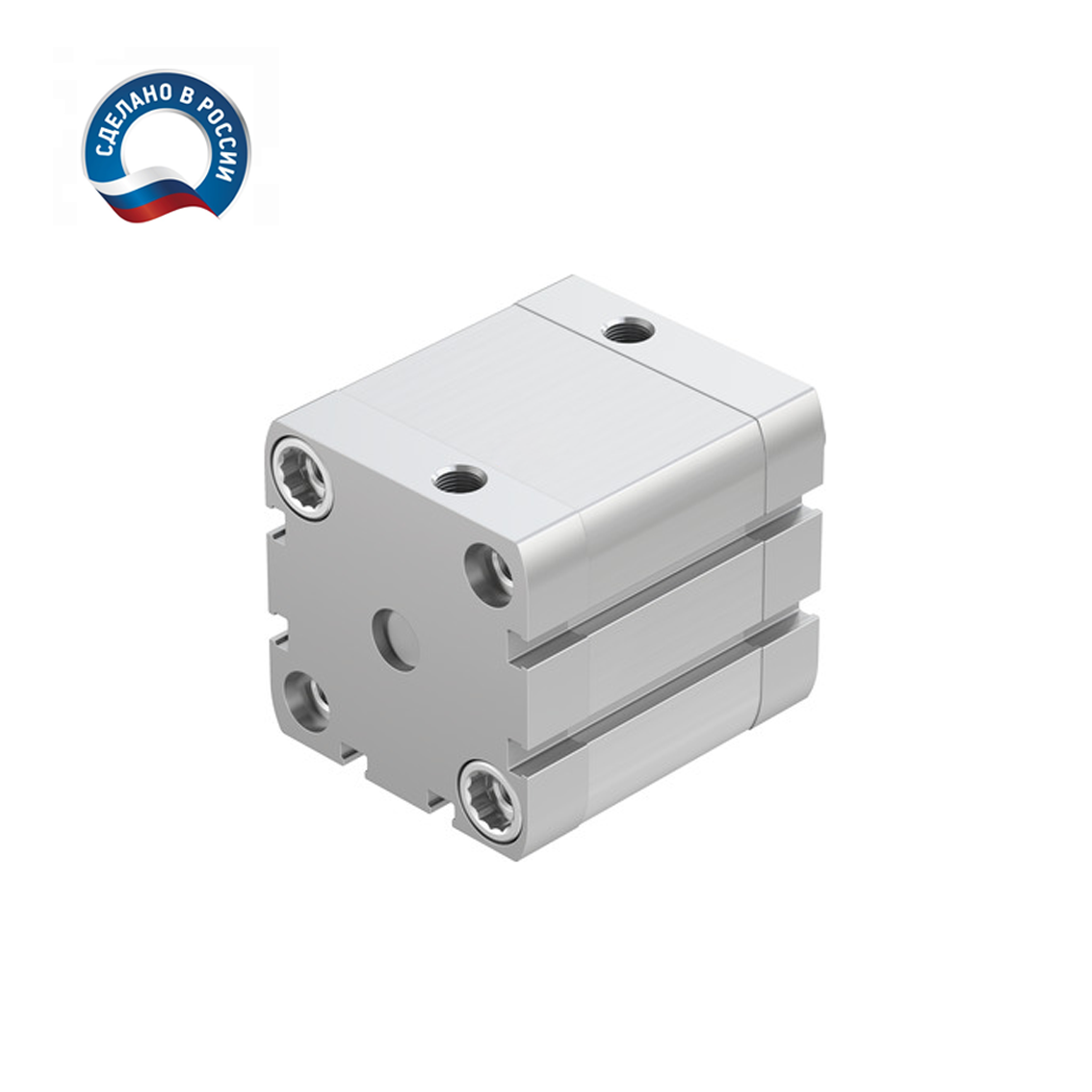

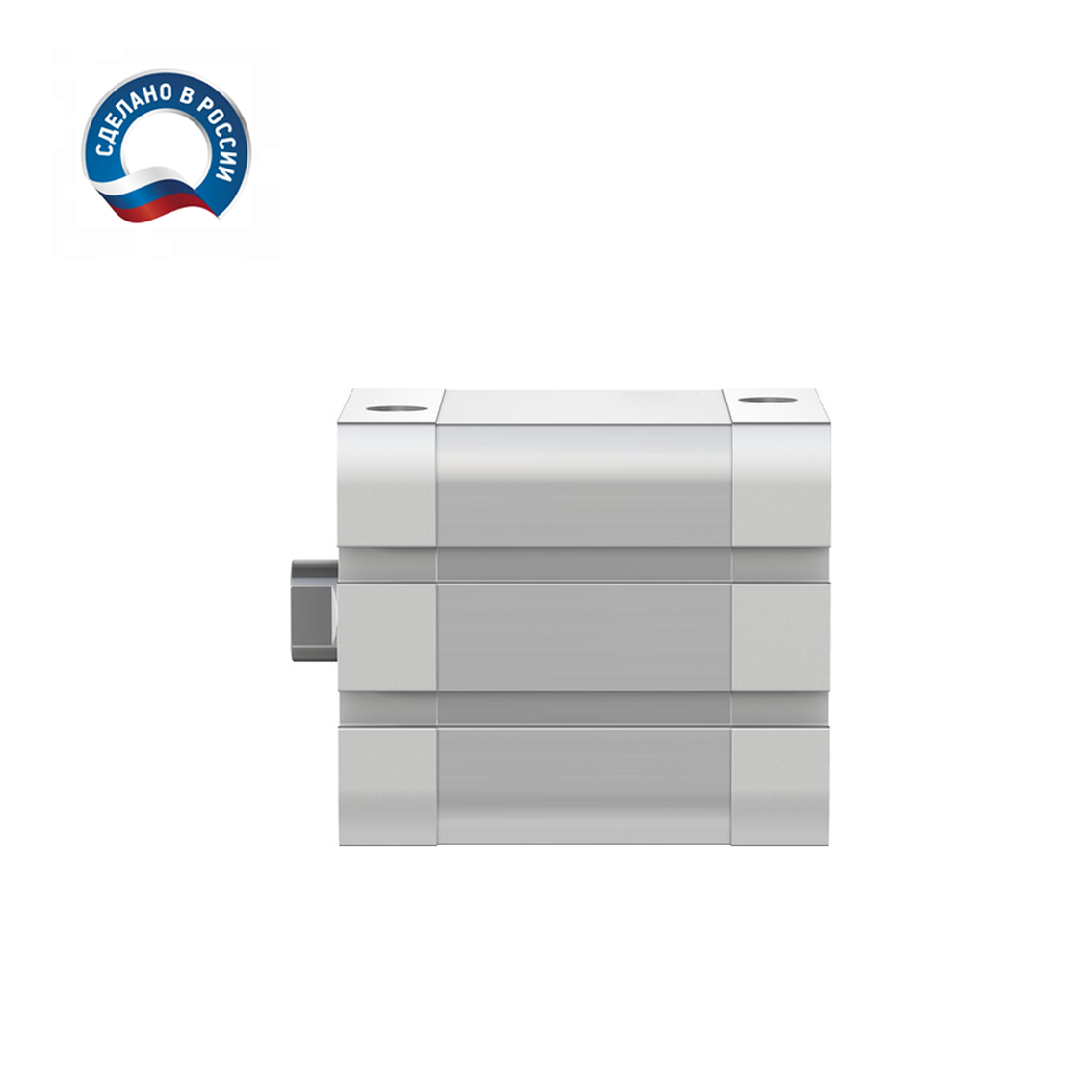

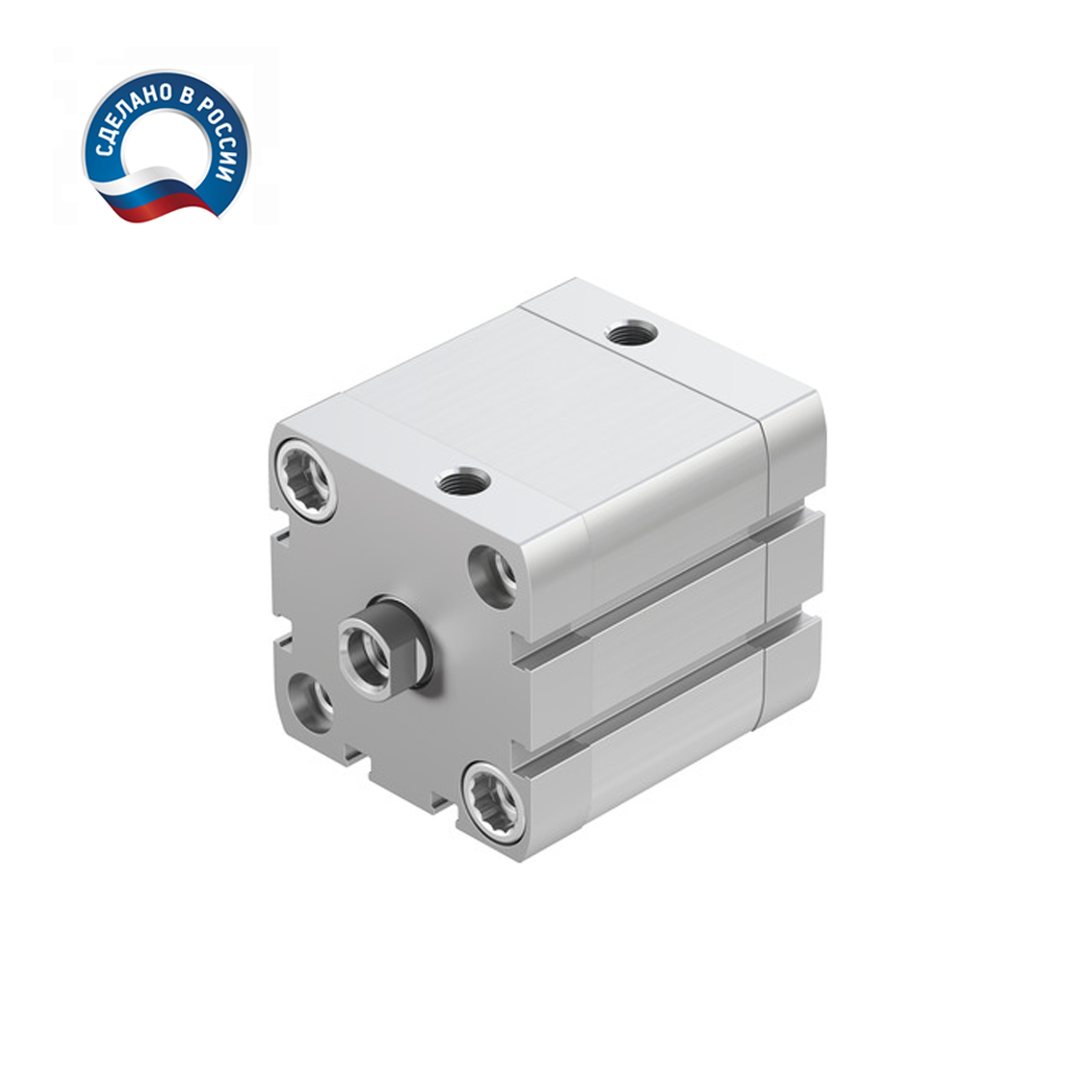

Компактный пневмоцилиндр HYDS серии ADN, артикул ADN-80-135-I-P-A с диаметром поршня 80 мм и длинной хода 135 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 2661 Н (271 КГ), на втягивание: 2402 Н (245 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 9.207 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

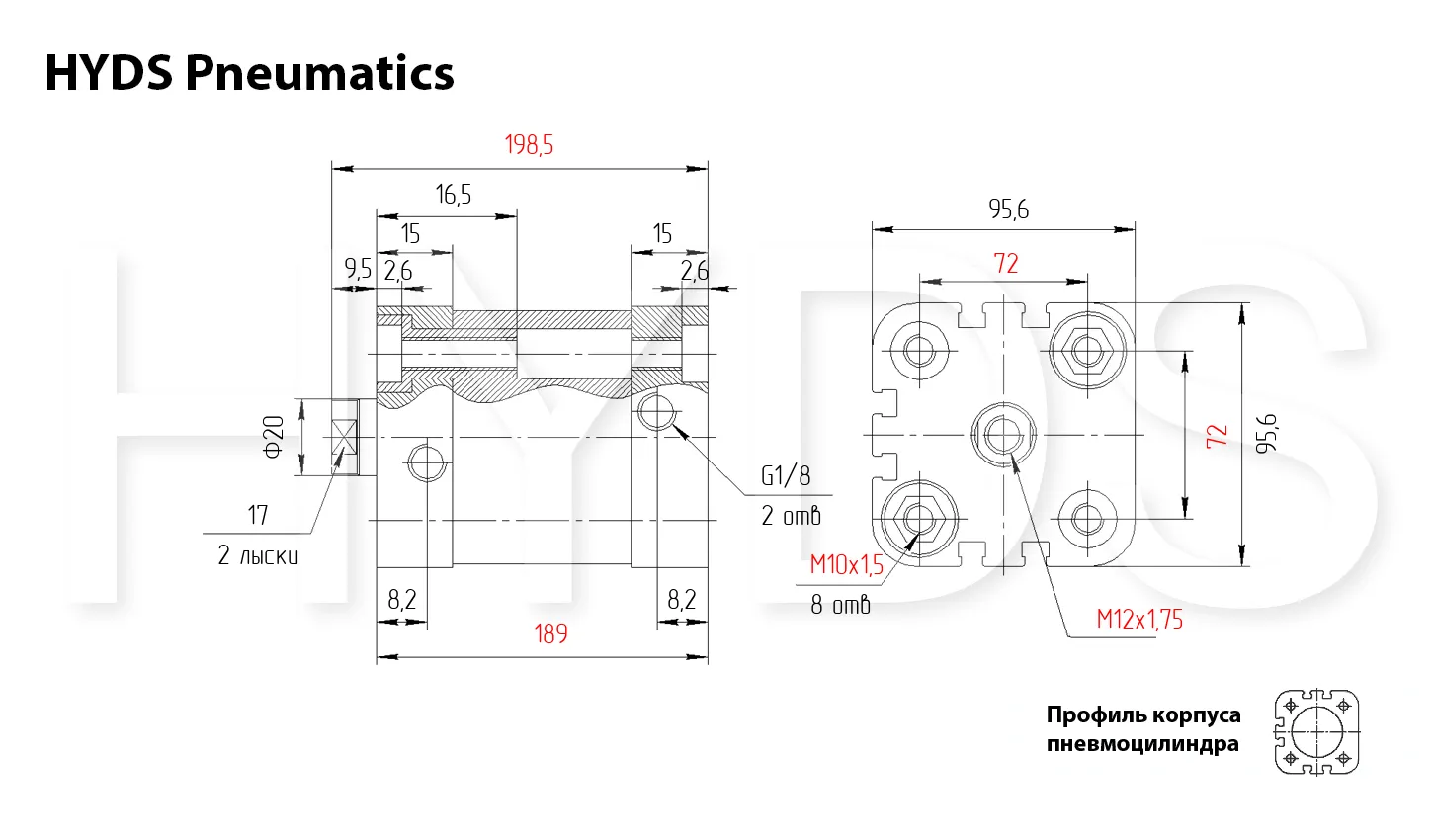

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 45 | 444 | 41 | 400 |
| 2 | 90 | 887 | 82 | 801 |
| 3 | 136 | 1331 | 122 | 1201 |
| 4 | 181 | 1774 | 163 | 1601 |
| 5 | 226 | 2218 | 204 | 2001 |
| 6 | 271 | 2661 | 245 | 2402 |
| 7 | 317 | 3105 | 286 | 2802 |
| 8 | 362 | 3549 | 327 | 3202 |
| 9 | 407 | 3992 | 367 | 3602 |
| 10 | 452 | 4436 | 408 | 4003 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
1.35 | 2.038 | 2.714 | 3.389 | 4.063 | 4.752 | 5.427 | 6.102 | 6.777 | 7.466 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
1.269 | 1.903 | 2.538 | 3.186 | 3.82 | 4.455 | 5.09 | 5.724 | 6.358 | 6.993 |
