Описание

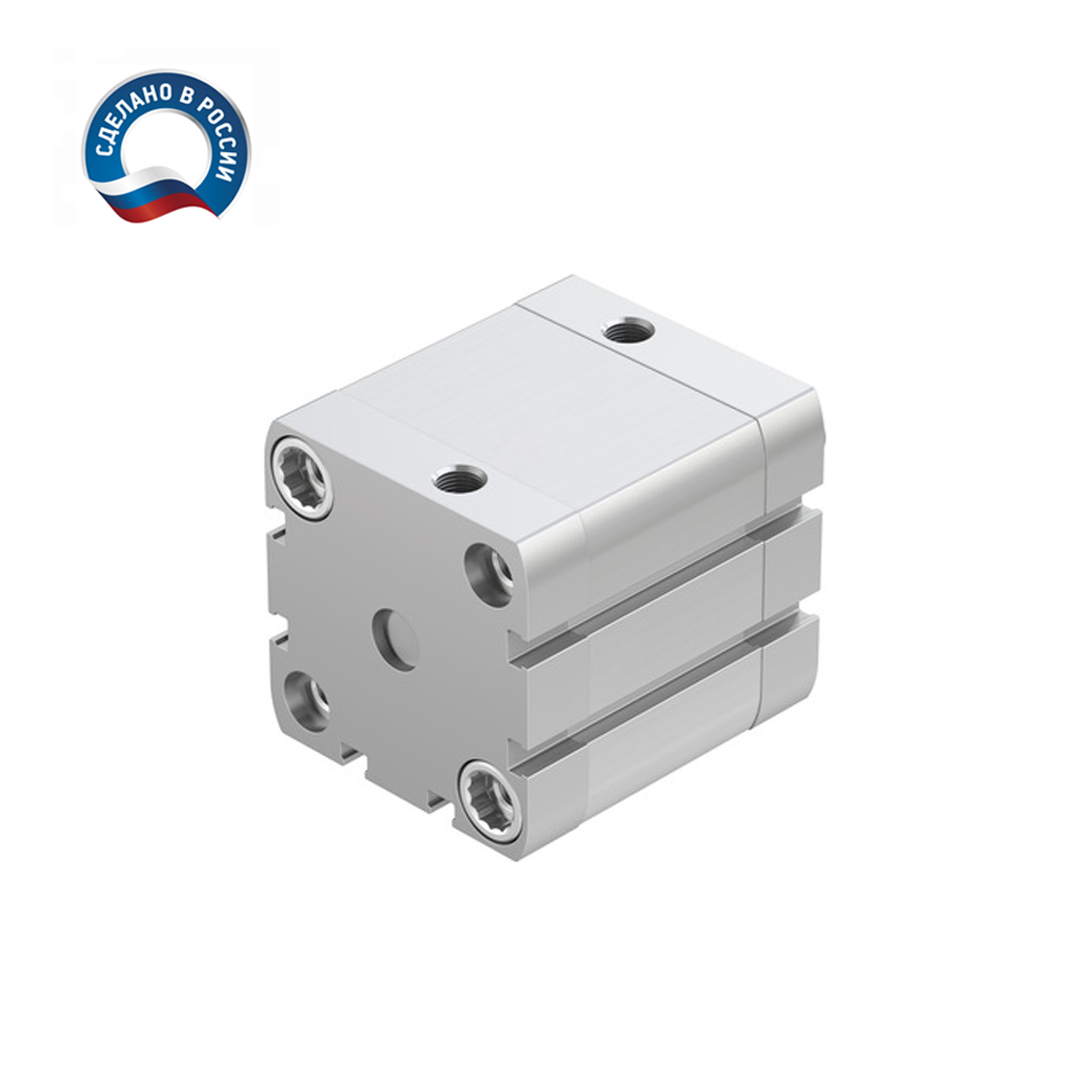

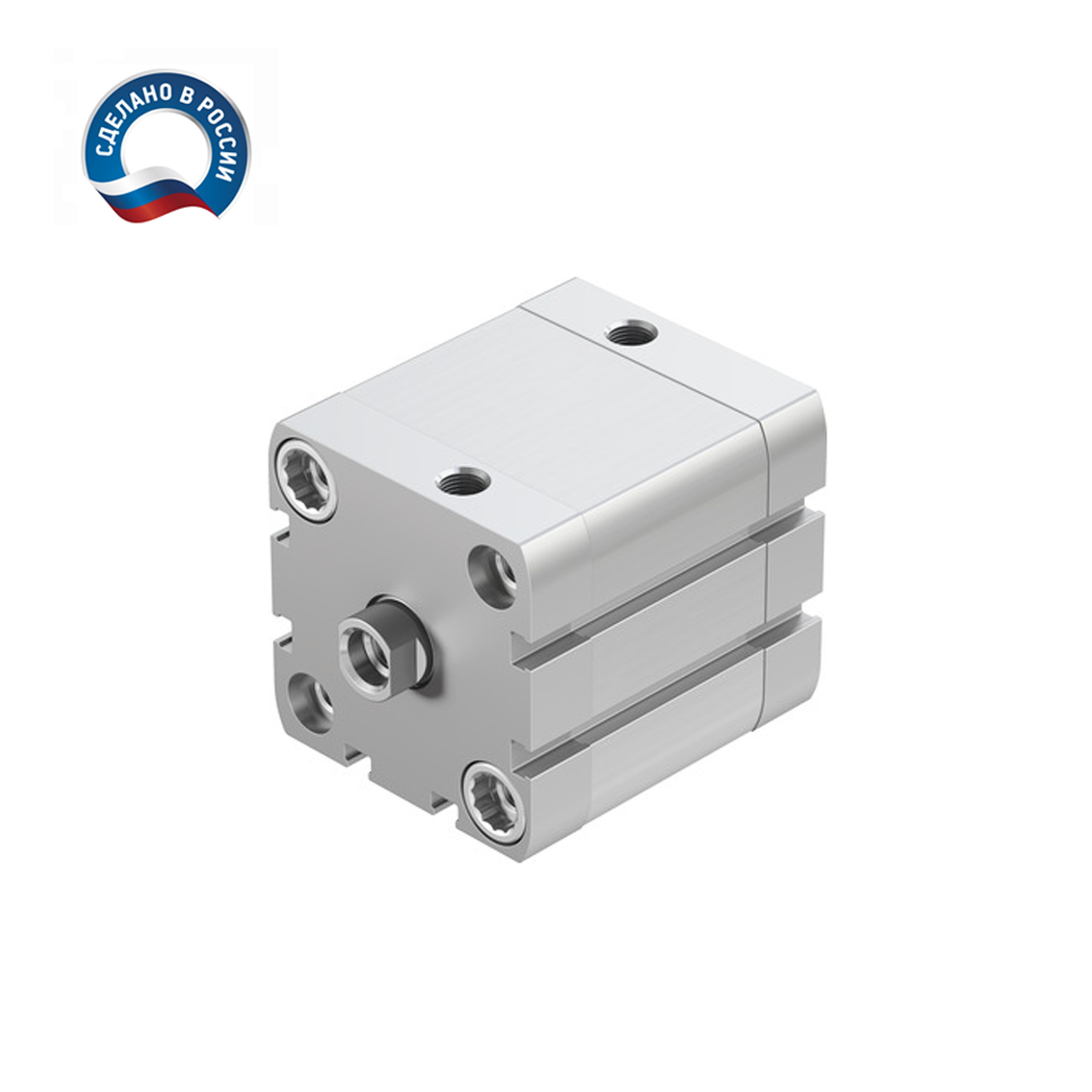

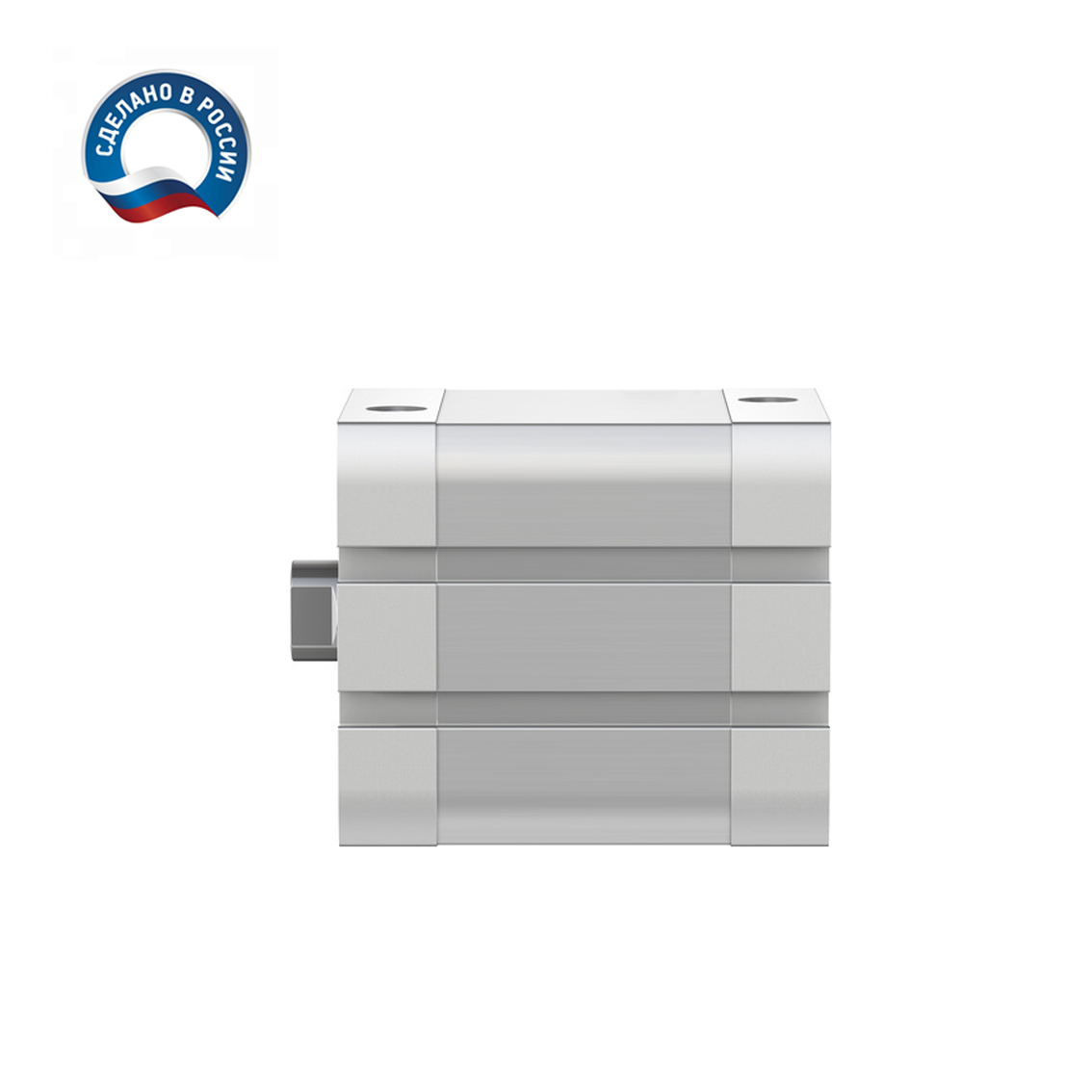

Компактный пневмоцилиндр HYDS серии ADN, артикул ADN-63-110-I-P-A с диаметром поршня 63 мм и длинной хода 110 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1651 Н (168 КГ), на втягивание: 1484 Н (151 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 4.642 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

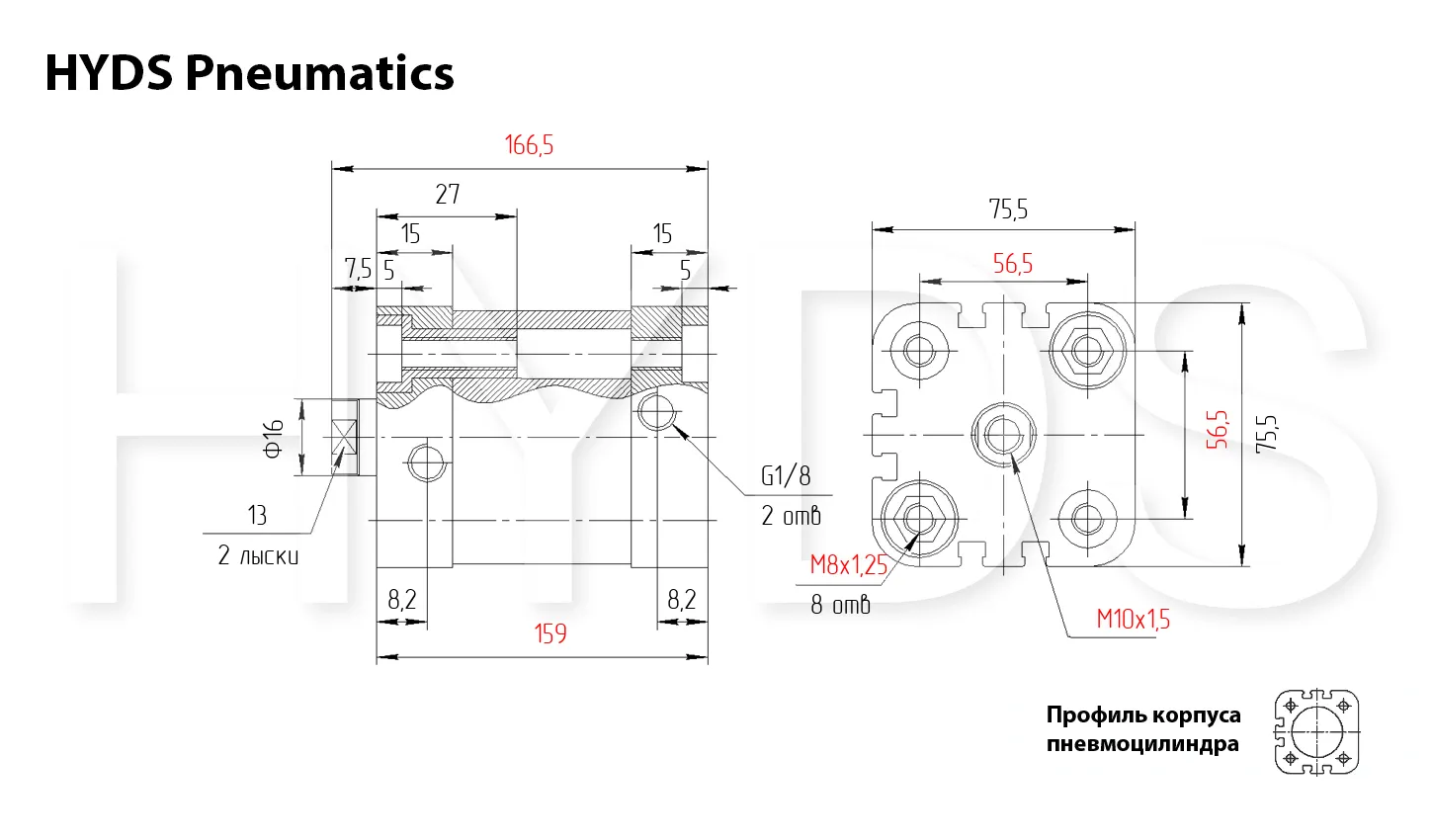

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 28 | 275 | 25 | 247 |
| 2 | 56 | 550 | 50 | 495 |
| 3 | 84 | 825 | 76 | 742 |
| 4 | 112 | 1100 | 101 | 989 |
| 5 | 140 | 1375 | 126 | 1237 |
| 6 | 168 | 1651 | 151 | 1484 |
| 7 | 196 | 1926 | 177 | 1732 |
| 8 | 224 | 2201 | 202 | 1979 |
| 9 | 252 | 2476 | 227 | 2226 |
| 10 | 281 | 2751 | 252 | 2474 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.682 | 1.023 | 1.375 | 1.716 | 2.057 | 2.398 | 2.739 | 3.08 | 3.432 | 3.773 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.638 | 0.957 | 1.287 | 1.606 | 1.925 | 2.244 | 2.563 | 2.882 | 3.201 | 3.531 |
