Описание

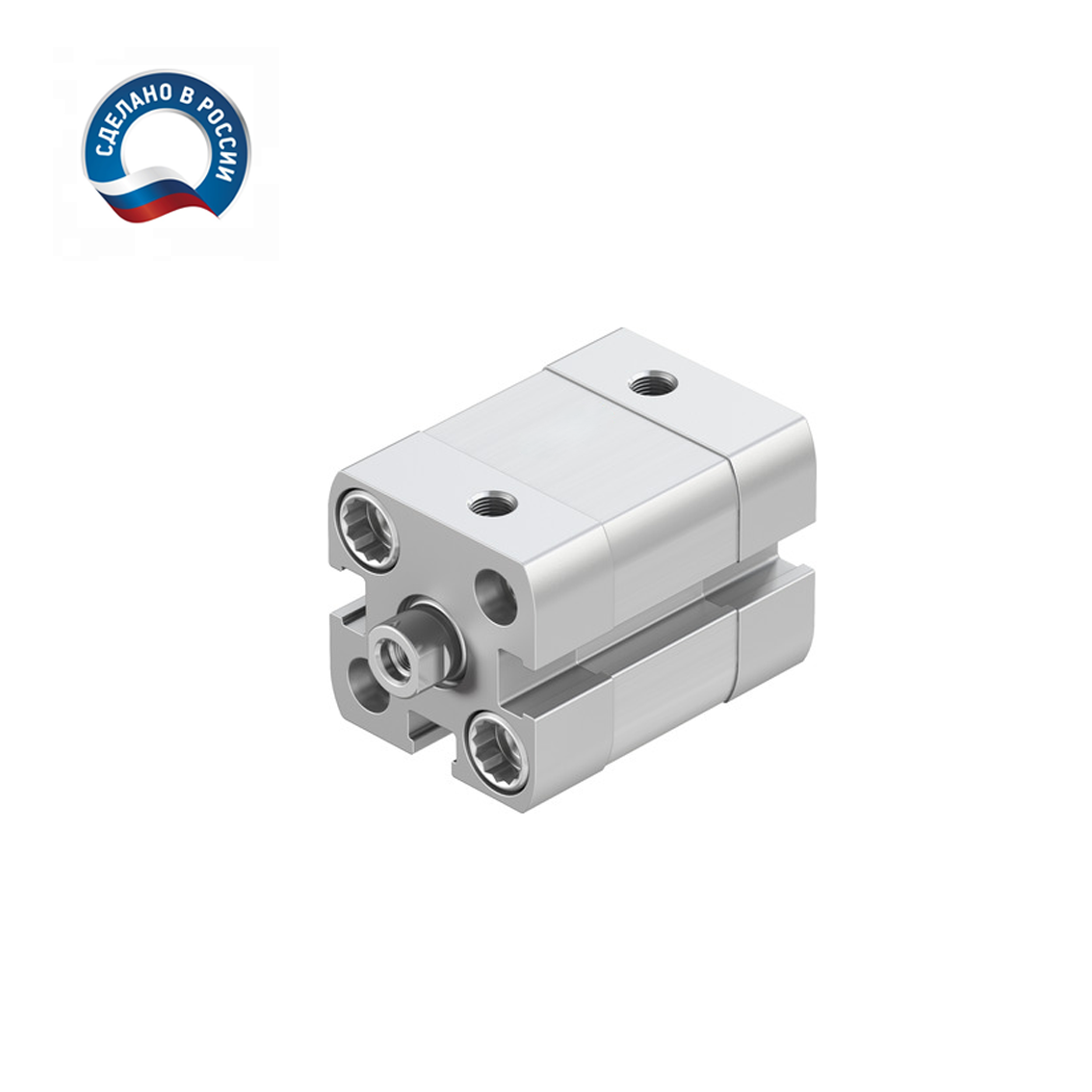

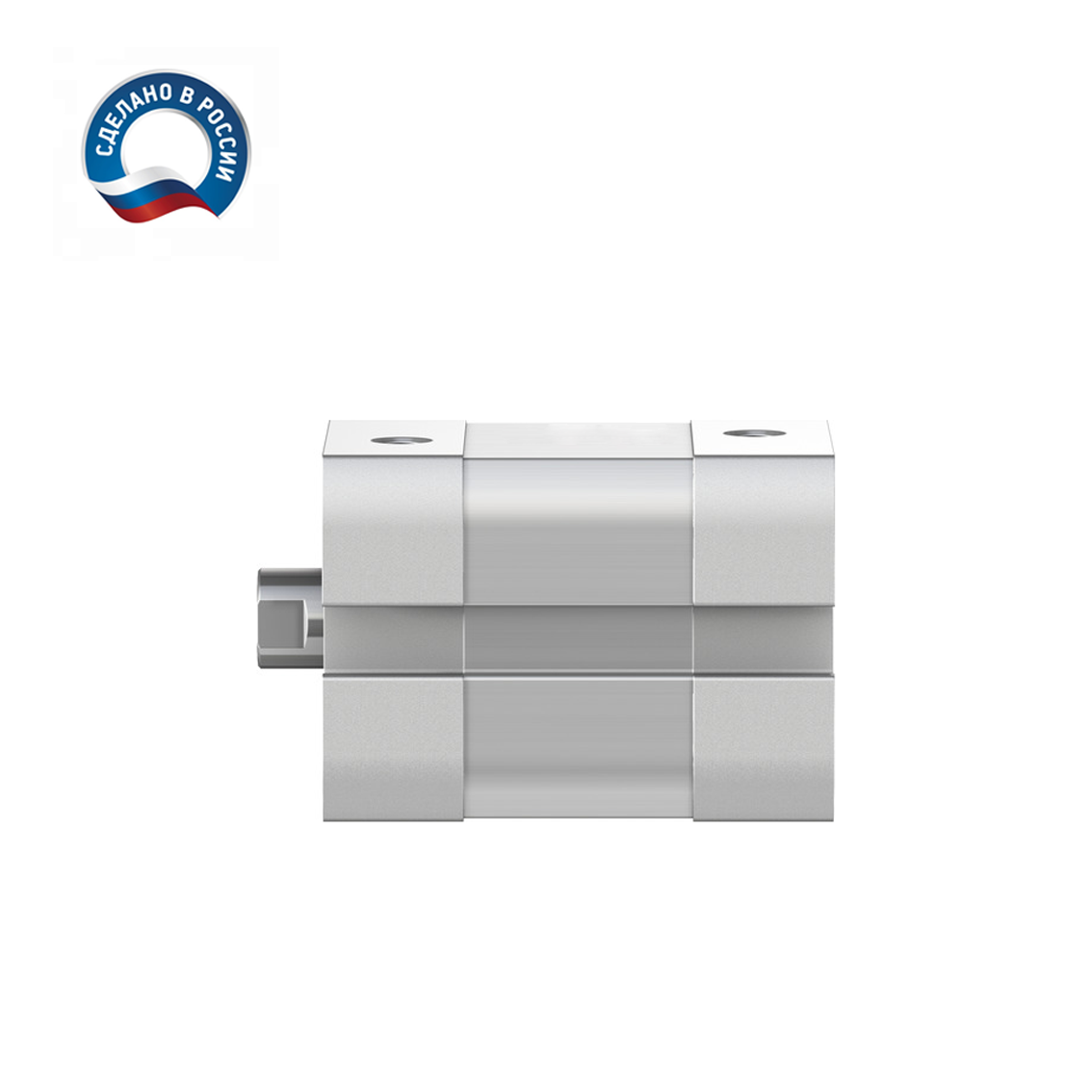

Компактный пневмоцилиндр HYDS серии ADN, артикул ADN-20-80-I-P-A с диаметром поршня 20 мм и длинной хода 80 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 166 Н (17 КГ), на втягивание: 140 Н (14 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.304 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

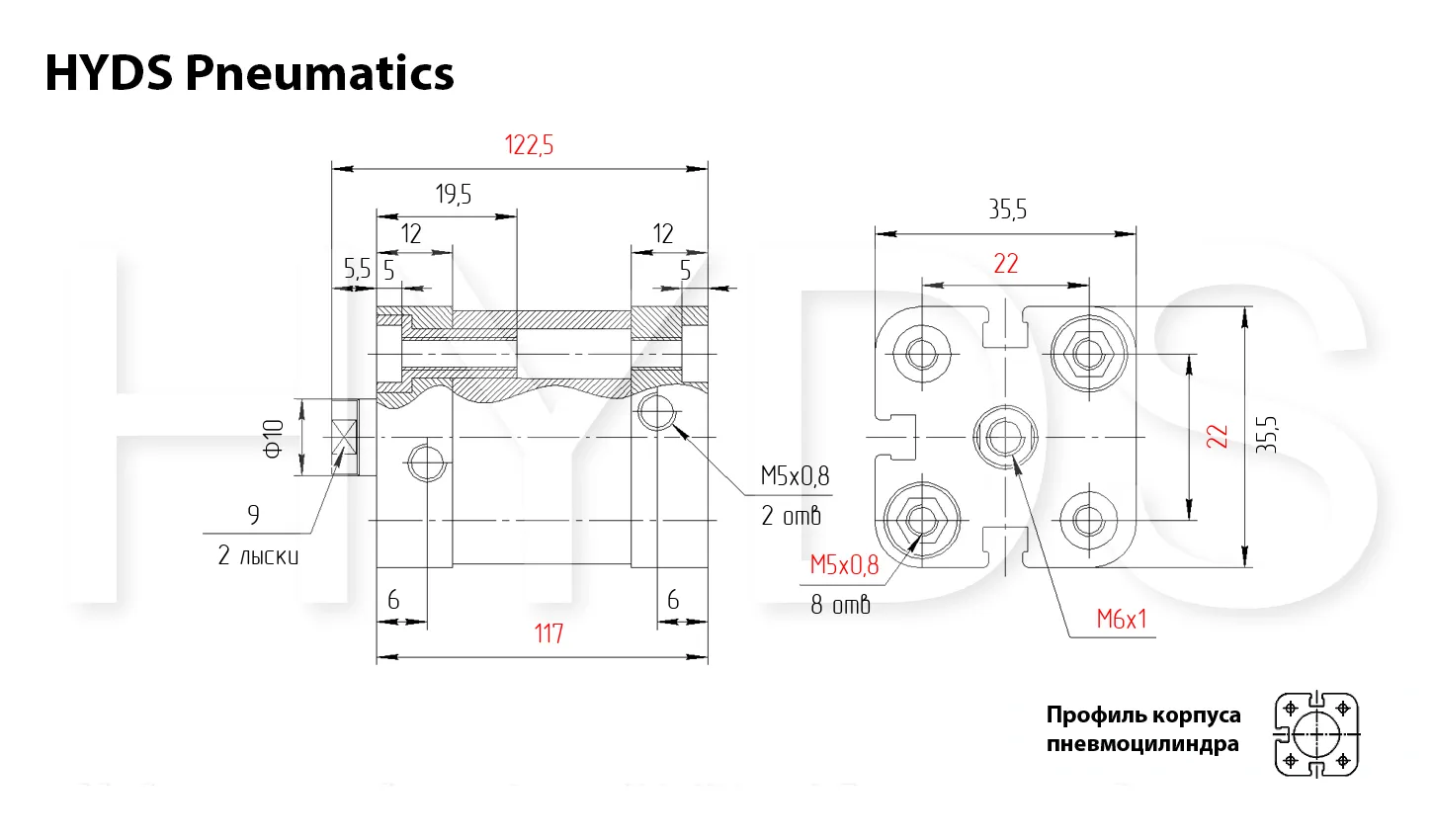

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 3 | 28 | 2 | 23 |
| 2 | 6 | 55 | 5 | 47 |
| 3 | 8 | 83 | 7 | 70 |
| 4 | 11 | 111 | 9 | 93 |
| 5 | 14 | 139 | 12 | 116 |
| 6 | 17 | 166 | 14 | 140 |
| 7 | 20 | 194 | 17 | 163 |
| 8 | 23 | 222 | 19 | 186 |
| 9 | 25 | 250 | 21 | 210 |
| 10 | 28 | 277 | 24 | 233 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.048 | 0.072 | 0.104 | 0.128 | 0.152 | 0.176 | 0.2 | 0.224 | 0.248 | 0.28 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.04 | 0.056 | 0.072 | 0.096 | 0.112 | 0.128 | 0.152 | 0.168 | 0.192 | 0.208 |
