Описание

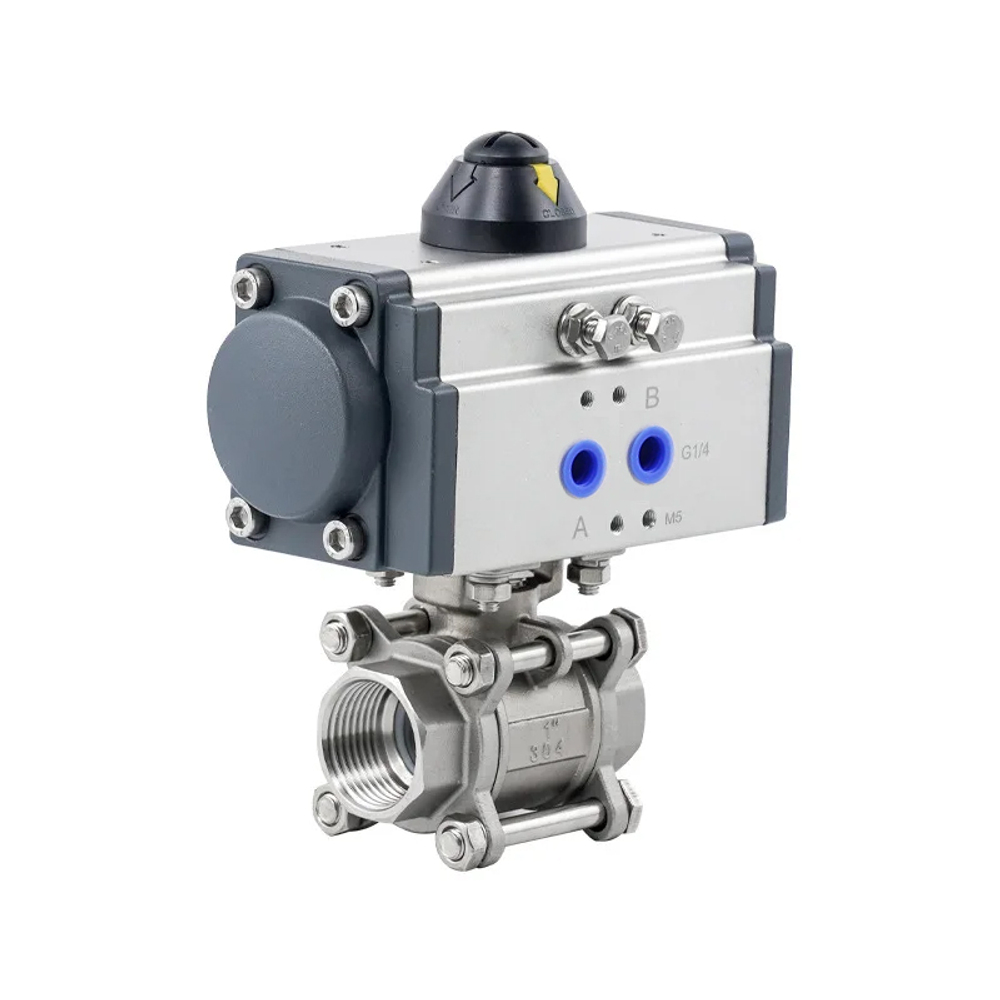

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F16/F25, квадрат присоединения вала арматуры - 46 мм. Теоретическое усилие пневмопривода при 6 Бар - 5680 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 1173 | 1682 | 2253 | 2825 | 3396 | 3967 | 4538 | 5109 | 5680 | 6823 | 7965 |
| 5 | 90° | 1702 | 1153 | 1724 | 2296 | 2867 | 3438 | 4009 | 4580 | 5151 | 6294 | 7436 |
| 6 | 0° | 1408 | 1447 | 2018 | 2590 | 3161 | 3732 | 4303 | 4874 | 5445 | 6588 | 7730 |
| 6 | 90° | 2043 | 812 | 1383 | 1955 | 2526 | 3097 | 3668 | 4239 | 4810 | 5953 | 7095 |
| 7 | 0° | 1642 | 1784 | 2356 | 2927 | 3498 | 4069 | 4640 | 5211 | 6354 | 7496 | |
| 7 | 90° | 2382 | 1044 | 1616 | 2187 | 2758 | 3329 | 3900 | 4471 | 5614 | 6756 | |
| 8 | 0° | 1877 | 2121 | 2692 | 3263 | 3834 | 4405 | 4976 | 6119 | 7261 | ||
| 8 | 90° | 2724 | 1274 | 1845 | 2416 | 2987 | 3558 | 4129 | 5272 | 6414 | ||
| 9 | 0° | 2112 | 2457 | 3028 | 3599 | 4170 | 4741 | 5884 | 7026 | |||
| 9 | 90° | 3064 | 1505 | 2076 | 2647 | 3218 | 3789 | 4932 | 6074 | |||
| 10 | 0° | 2346 | 2794 | 3365 | 3936 | 4507 | 5650 | 6792 | ||||
| 10 | 90° | 3405 | 1735 | 2306 | 2877 | 3448 | 4591 | 5733 | ||||
| 11 | 0° | 2581 | 3130 | 3701 | 4272 | 5415 | 6557 | |||||
| 11 | 90° | 3745 | 1966 | 2537 | 3108 | 4251 | 5393 | |||||
| 12 | 0° | 2816 | 3466 | 4037 | 5180 | 6322 | ||||||
| 12 | 90° | 4086 | 2196 | 2767 | 3910 | 5052 | ||||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 35,1 | 0 | 7,4 | 8,4 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
