Описание

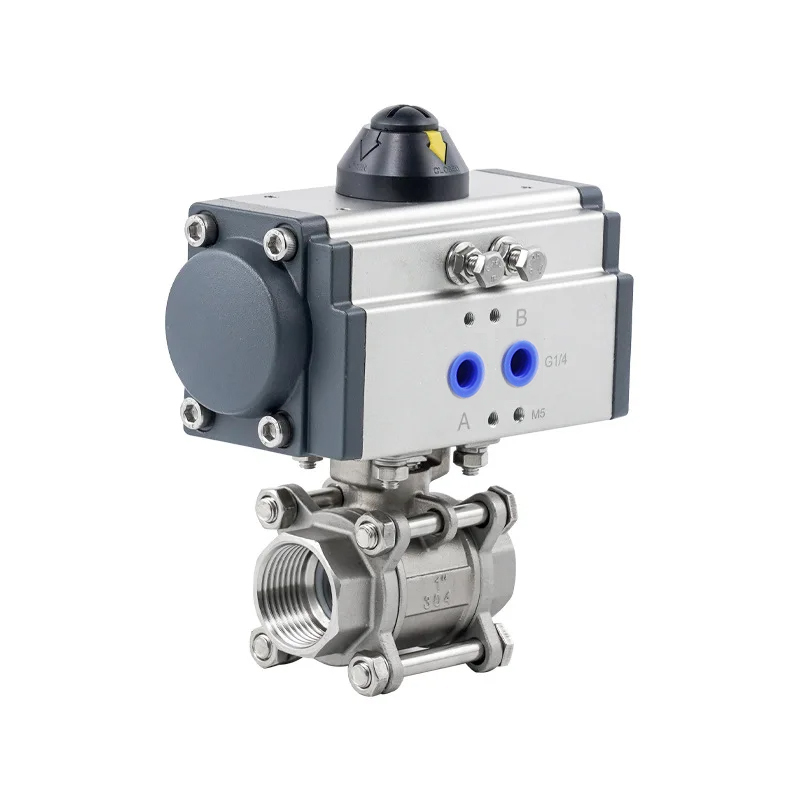

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F16, квадрат присоединения вала арматуры - 46 мм. Теоретическое усилие пневмопривода при 6 Бар - 3847 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 730 | 1177 | 1558 | 1940 | 2321 | 2703 | 3084 | 3466 | 3847 | 4610 | 5373 |
| 5 | 90° | 1061 | 846 | 1227 | 1609 | 1990 | 2372 | 2753 | 3135 | 3516 | 4279 | 5042 |
| 6 | 0° | 876 | 1031 | 1412 | 1794 | 2175 | 2557 | 2938 | 3320 | 3701 | 4464 | 5227 |
| 6 | 90° | 1273 | 634 | 1015 | 1397 | 1778 | 2160 | 2541 | 2923 | 3304 | 4067 | 4830 |
| 7 | 0° | 1022 | 1266 | 1648 | 2029 | 2411 | 2792 | 3174 | 3555 | 4318 | 5081 | |
| 7 | 90° | 1485 | 803 | 1185 | 1566 | 1948 | 2329 | 2711 | 3092 | 3855 | 4618 | |
| 8 | 0° | 1168 | 1502 | 1883 | 2265 | 2646 | 3028 | 3409 | 4172 | 4935 | ||
| 8 | 90° | 1697 | 973 | 1354 | 1736 | 2117 | 2499 | 2880 | 3643 | 4406 | ||
| 9 | 0° | 1314 | 1737 | 2119 | 2500 | 2882 | 3263 | 4026 | 4789 | |||
| 9 | 90° | 1909 | 1142 | 1524 | 1905 | 2287 | 2668 | 3431 | 4194 | |||
| 10 | 0° | 1460 | 1973 | 2354 | 2736 | 3117 | 3880 | 4643 | ||||
| 10 | 90° | 2122 | 1311 | 1692 | 2074 | 2455 | 3218 | 3981 | ||||
| 11 | 0° | 1606 | 2208 | 2590 | 2971 | 3734 | 4497 | |||||
| 11 | 90° | 2334 | 1480 | 1862 | 2243 | 3006 | 3769 | |||||
| 12 | 0° | 1752 | 2062 | 2444 | 2825 | 3588 | 4351 | |||||
| 12 | 90° | 2546 | 1268 | 1650 | 2031 | 2794 | 3557 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 23,8 | 0 | 6,0 | 6,8 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
