Описание

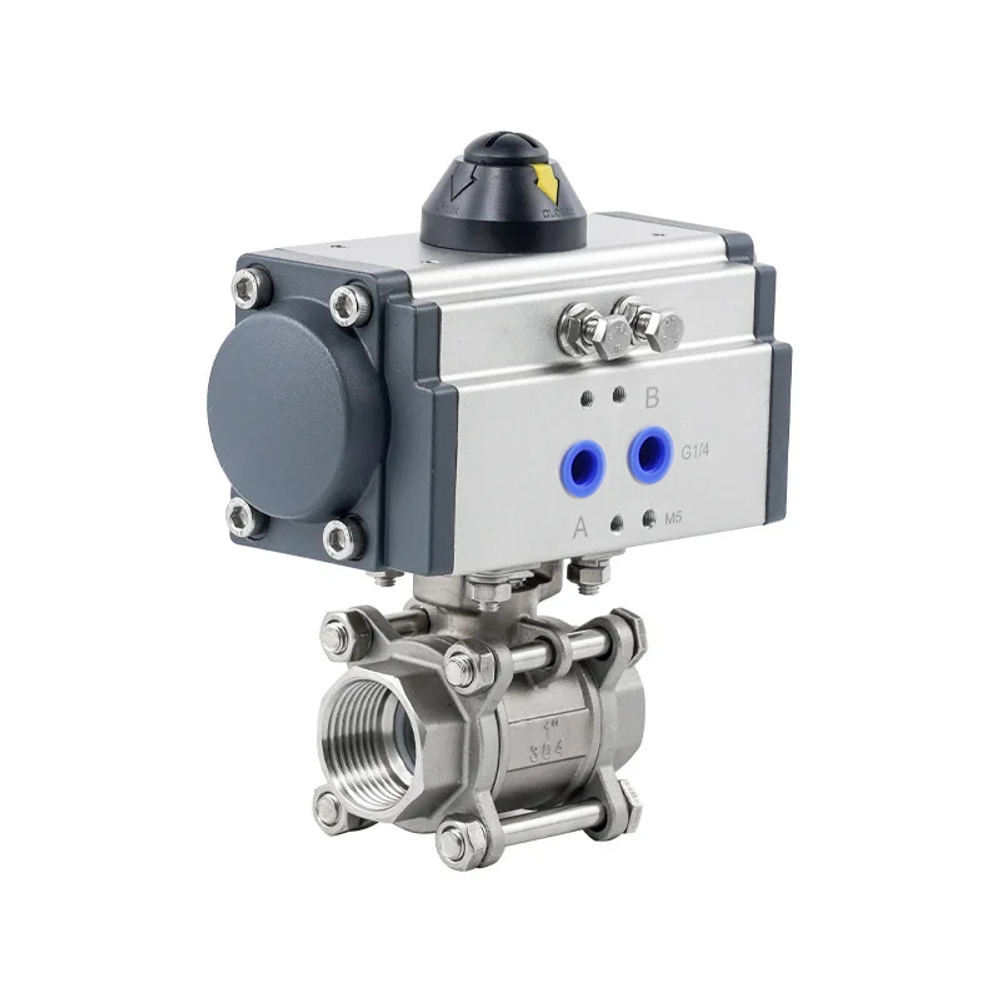

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F16, квадрат присоединения вала арматуры - 46 мм. Теоретическое усилие пневмопривода при 6 Бар - 2721 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 90° | 787 | 674 | 966 | 1259 | 1551 | 1844 | 2136 | 2428 | 2721 | 3306 | 3891 |
| 6 | 0° | 672 | 789 | 1081 | 1374 | 1666 | 1959 | 2251 | 2543 | 2836 | 3421 | 4006 |
| 6 | 90° | 943 | 518 | 810 | 1103 | 1395 | 1688 | 1980 | 2272 | 2565 | 3150 | 3735 |
| 7 | 0° | 783 | 970 | 1263 | 1555 | 1848 | 2140 | 2432 | 2725 | 3310 | 3895 | |
| 7 | 90° | 1101 | 652 | 945 | 1237 | 1530 | 1822 | 2114 | 2407 | 2992 | 3577 | |
| 8 | 0° | 895 | 1151 | 1443 | 1736 | 2028 | 2320 | 2613 | 3198 | 3783 | ||
| 8 | 90° | 1258 | 788 | 1080 | 1373 | 1665 | 1957 | 2250 | 2835 | 3420 | ||
| 9 | 0° | 1007 | 1331 | 1624 | 1916 | 2208 | 2501 | 3086 | 3671 | |||
| 9 | 90° | 1416 | 922 | 1215 | 1507 | 1799 | 2092 | 2677 | 3262 | |||
| 10 | 0° | 1119 | 1512 | 1804 | 2096 | 2389 | 2974 | 3559 | ||||
| 10 | 90° | 1572 | 1059 | 1351 | 1643 | 1936 | 2521 | 3106 | ||||
| 11 | 0° | 1231 | 1692 | 1984 | 2277 | 2862 | 3447 | |||||
| 11 | 90° | 1730 | 1193 | 1485 | 1778 | 2363 | 2948 | |||||
| 12 | 0° | 1342 | 1581 | 1873 | 2166 | 2751 | 3336 | |||||
| 12 | 90° | 1887 | 1036 | 1328 | 1621 | 2206 | 2791 | |||||
| 5 | 0° | 560 | 901 | 1193 | 1486 | 1778 | 2071 | 2363 | 2655 | 2948 | 3533 | 4118 |
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 17 | 0 | 5,0 | 5,5 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
