Описание

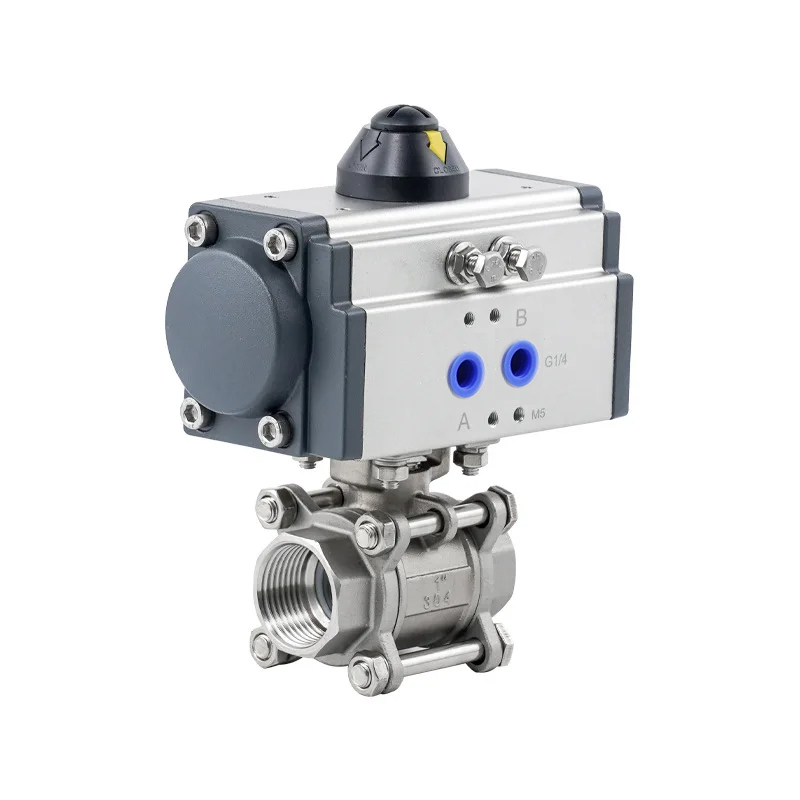

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F16, квадрат присоединения вала арматуры - 46 мм. Теоретическое усилие пневмопривода при 6 Бар - 1897 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 410 | 551 | 743 | 936 | 1128 | 1320 | 1513 | 1705 | 1897 | 2282 | 2667 |
| 5 | 90° | 554 | 407 | 599 | 792 | 984 | 1176 | 1369 | 1561 | 1753 | 2138 | 2523 |
| 6 | 0° | 492 | 469 | 661 | 854 | 1046 | 1238 | 1431 | 1623 | 1815 | 2200 | 2585 |
| 6 | 90° | 665 | 296 | 488 | 681 | 873 | 1065 | 1258 | 1450 | 1642 | 2027 | 2412 |
| 7 | 0° | 575 | 578 | 771 | 963 | 1155 | 1348 | 1540 | 1732 | 2117 | 2502 | |
| 7 | 90° | 775 | 378 | 571 | 763 | 955 | 1148 | 1340 | 1532 | 1917 | 2302 | |
| 8 | 0° | 656 | 690 | 882 | 1074 | 1267 | 1459 | 1651 | 2036 | 2421 | ||
| 8 | 90° | 886 | 460 | 652 | 844 | 1037 | 1229 | 1421 | 1806 | 2191 | ||
| 9 | 0° | 739 | 799 | 991 | 1184 | 1376 | 1568 | 1953 | 2338 | |||
| 9 | 90° | 998 | 540 | 732 | 925 | 1117 | 1309 | 1694 | 2079 | |||
| 10 | 0° | 821 | 909 | 1102 | 1294 | 1486 | 1871 | 2256 | ||||
| 10 | 90° | 1108 | 622 | 815 | 1007 | 1199 | 1584 | 1969 | ||||
| 11 | 0° | 903 | 1020 | 1212 | 1404 | 1789 | 2174 | |||||
| 11 | 90° | 1219 | 704 | 896 | 1088 | 1473 | 1858 | |||||
| 12 | 0° | 985 | 938 | 1130 | 1322 | 1707 | 2092 | |||||
| 12 | 90° | 1330 | 593 | 785 | 977 | 1362 | 1747 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 11 | 0 | 3,8 | 4,0 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
