Описание

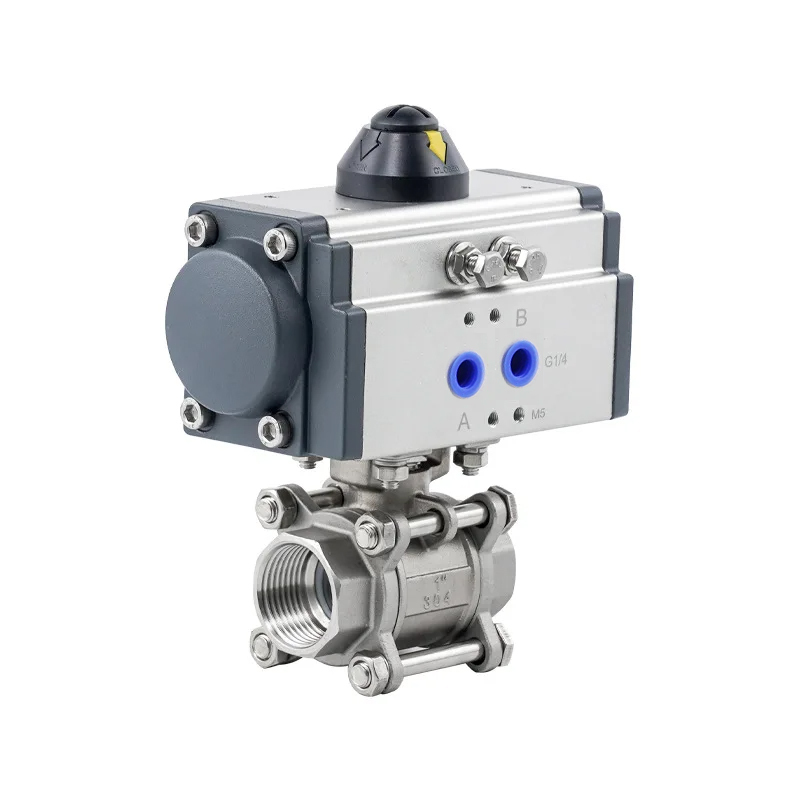

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F14, квадрат присоединения вала арматуры - 36 мм. Теоретическое усилие пневмопривода при 6 Бар - 1076 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 200 | 331 | 437 | 544 | 650 | 757 | 863 | 969 | 1076 | 1289 | 1501 |
| 5 | 90° | 309 | 222 | 328 | 435 | 541 | 648 | 754 | 860 | 967 | 1180 | 1392 |
| 6 | 0° | 240 | 291 | 397 | 504 | 610 | 717 | 823 | 929 | 1036 | 1249 | 1461 |
| 6 | 90° | 371 | 160 | 266 | 373 | 479 | 586 | 692 | 798 | 905 | 1118 | 1330 |
| 7 | 0° | 280 | 357 | 464 | 570 | 677 | 783 | 889 | 996 | 1209 | 1421 | |
| 7 | 90° | 433 | 204 | 311 | 417 | 524 | 630 | 736 | 843 | 1056 | 1268 | |
| 8 | 0° | 320 | 424 | 530 | 637 | 743 | 849 | 956 | 1169 | 1381 | ||
| 8 | 90° | 495 | 249 | 355 | 462 | 568 | 674 | 781 | 994 | 1206 | ||
| 9 | 0° | 360 | 490 | 597 | 703 | 809 | 916 | 1129 | 1341 | |||
| 9 | 90° | 557 | 293 | 400 | 506 | 612 | 719 | 932 | 1144 | |||
| 10 | 0° | 400 | 557 | 663 | 769 | 876 | 1089 | 1301 | ||||
| 10 | 90° | 618 | 339 | 445 | 551 | 658 | 871 | 1083 | ||||
| 11 | 0° | 440 | 623 | 729 | 836 | 1049 | 1261 | |||||
| 11 | 90° | 680 | 383 | 489 | 596 | 809 | 1021 | |||||
| 12 | 0° | 480 | 583 | 689 | 796 | 1009 | 1221 | |||||
| 12 | 90° | 742 | 321 | 427 | 534 | 747 | 959 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 5,9 | 0 | 2,4 | 3,0 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
