Описание

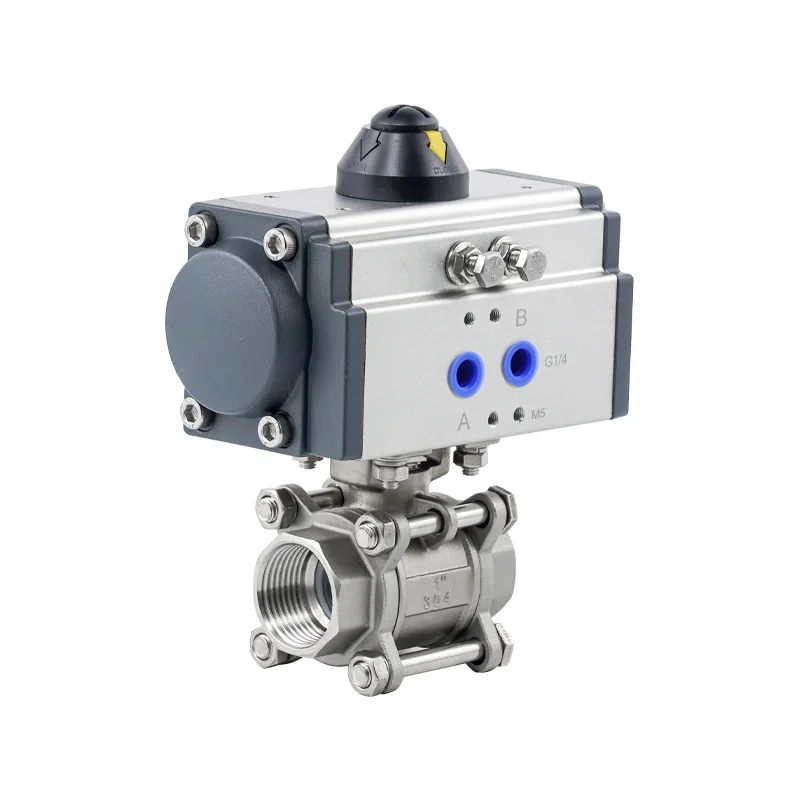

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F10/F12, квадрат присоединения вала арматуры - 27 мм. Теоретическое усилие пневмопривода при 6 Бар - 426 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 86 | 127 | 169 | 212 | 255 | 298 | 340 | 383 | 426 | 511 | 597 |
| 5 | 90° | 129 | 84 | 126 | 169 | 212 | 255 | 297 | 340 | 383 | 468 | 554 |
| 6 | 0° | 103 | 110 | 152 | 195 | 238 | 281 | 323 | 366 | 409 | 494 | 580 |
| 6 | 90° | 155 | 58 | 100 | 143 | 186 | 229 | 271 | 314 | 357 | 442 | 528 |
| 7 | 0° | 120 | 135 | 178 | 221 | 264 | 306 | 349 | 392 | 477 | 563 | |
| 7 | 90° | 181 | 74 | 117 | 160 | 203 | 245 | 288 | 331 | 416 | 502 | |
| 8 | 0° | 137 | 161 | 204 | 247 | 289 | 332 | 375 | 460 | 546 | ||
| 8 | 90° | 206 | 92 | 135 | 178 | 220 | 263 | 306 | 391 | 477 | ||
| 9 | 0° | 155 | 186 | 229 | 271 | 314 | 357 | 442 | 528 | |||
| 9 | 90° | 232 | 109 | 152 | 194 | 237 | 280 | 365 | 451 | |||
| 10 | 0° | 172 | 212 | 254 | 297 | 340 | 425 | 511 | ||||
| 10 | 90° | 258 | 126 | 168 | 211 | 254 | 339 | 425 | ||||
| 11 | 0° | 189 | 237 | 280 | 323 | 408 | 494 | |||||
| 11 | 90° | 284 | 142 | 185 | 228 | 313 | 399 | |||||
| 12 | 0° | 206 | 220 | 263 | 306 | 391 | 477 | |||||
| 12 | 90° | 310 | 116 | 159 | 202 | 287 | 373 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 2,5 | 0 | 2,8 | 3,0 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
