Описание

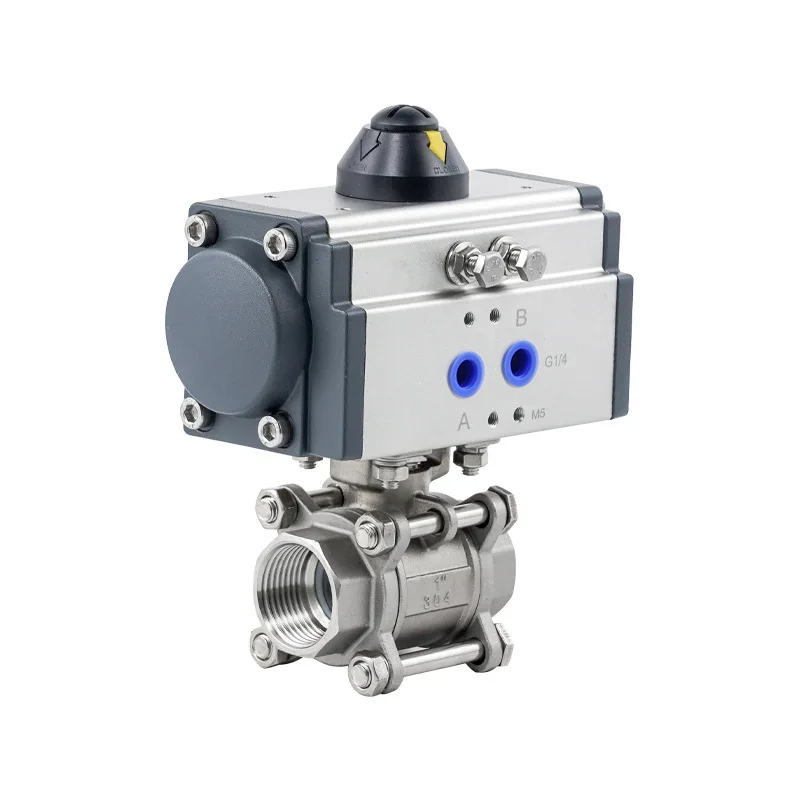

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F07/F10, квадрат присоединения вала арматуры - 22 мм. Теоретическое усилие пневмопривода при 6 Бар - 248 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 52 | 72 | 97 | 122 | 147 | 173 | 198 | 223 | 248 | 298 | 348 |
| 5 | 90° | 79 | 45 | 70 | 95 | 120 | 146 | 171 | 196 | 221 | 271 | 321 |
| 6 | 0° | 63 | 61 | 86 | 111 | 136 | 162 | 187 | 212 | 237 | 287 | 337 |
| 6 | 90° | 94 | 30 | 55 | 80 | 105 | 131 | 156 | 181 | 206 | 256 | 306 |
| 7 | 0° | 73 | 76 | 101 | 126 | 152 | 177 | 202 | 227 | 277 | 327 | |
| 7 | 90° | 110 | 39 | 64 | 89 | 115 | 140 | 165 | 190 | 240 | 290 | |
| 8 | 0° | 84 | 90 | 115 | 141 | 166 | 191 | 216 | 266 | 316 | ||
| 8 | 90° | 125 | 49 | 74 | 100 | 125 | 150 | 175 | 225 | 275 | ||
| 9 | 0° | 94 | 105 | 131 | 156 | 181 | 206 | 256 | 306 | |||
| 9 | 90° | 141 | 58 | 84 | 109 | 134 | 159 | 209 | 259 | |||
| 10 | 0° | 105 | 120 | 145 | 170 | 195 | 245 | 295 | ||||
| 10 | 90° | 157 | 68 | 93 | 118 | 143 | 193 | 243 | ||||
| 11 | 0° | 115 | 135 | 160 | 185 | 235 | 285 | |||||
| 11 | 90° | 173 | 77 | 102 | 127 | 177 | 227 | |||||
| 12 | 0° | 188 | 87 | 175 | 225 | 275 | ||||||
| 12 | 90° | 125 | 150 | 112 | 162 | 212 | ||||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 1,6 | 0 | 2,4 | 2,4 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода

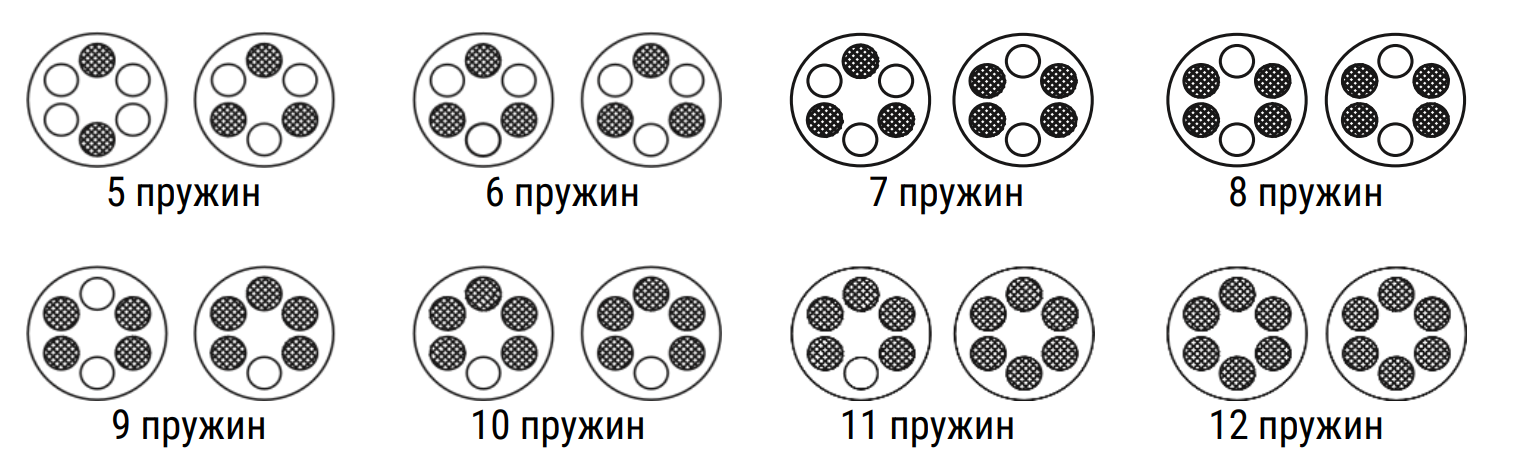

Схема установки пружин
