Описание

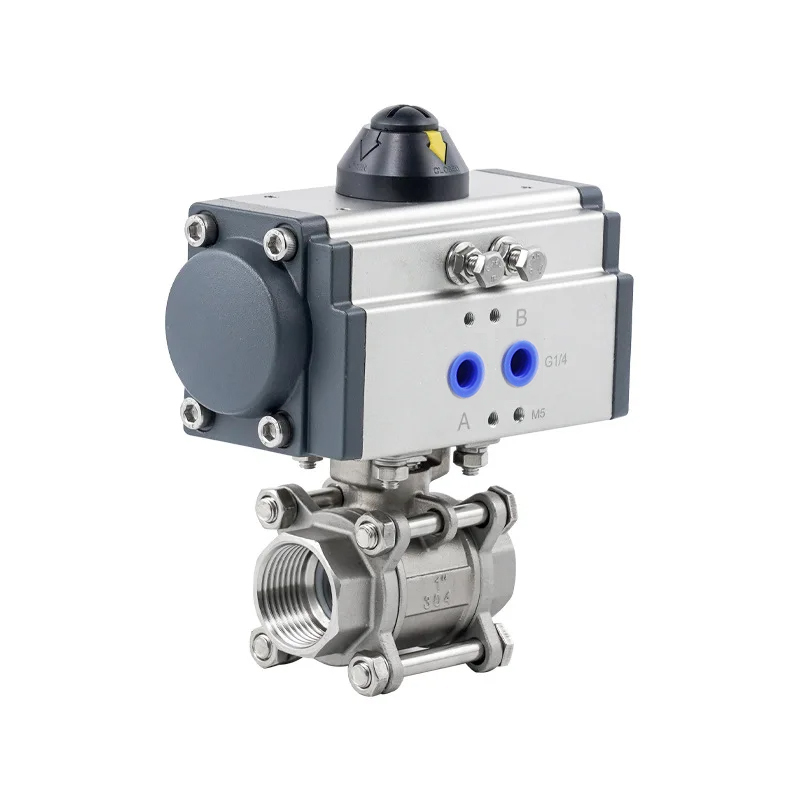

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F05/F07, квадрат присоединения вала арматуры - 17 мм. Теоретическое усилие пневмопривода при 6 Бар - 111,6 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 23,3 | 32,6 | 44,6 | 55,6 | 66,6 | 78,6 | 89,6 | 100,6 | 111,6 | 134,6 | 157,6 |
| 5 | 90° | 34,4 | 21,5 | 33,5 | 44,5 | 55,5 | 67,5 | 78,5 | 89,5 | 100,5 | 123,5 | 146,5 |
| 6 | 0° | 28 | 27,9 | 39,9 | 50,9 | 61,9 | 73,9 | 84,9 | 95,9 | 106,9 | 129,9 | 152,9 |
| 6 | 90° | 41,2 | 14,7 | 26,7 | 37,7 | 48,7 | 60,7 | 71,7 | 82,7 | 93,7 | 116,7 | 139,7 |
| 7 | 0° | 32,7 | 23,2 | 35,2 | 46,2 | 57,2 | 69,2 | 80,2 | 91,2 | 102,2 | 125,2 | 148,2 |
| 7 | 90° | 48,1 | 7,8 | 19,8 | 30,8 | 41,8 | 53,8 | 64,8 | 75,8 | 86,8 | 109,8 | 132,8 |
| 8 | 0° | 37,3 | 30,6 | 41,6 | 52,6 | 64,6 | 75,6 | 86,6 | 97,6 | 120,6 | 143,6 | |
| 8 | 90° | 55 | 12,9 | 23,9 | 34,9 | 46,9 | 57,9 | 68,9 | 79,9 | 102,9 | 125,9 | |
| 9 | 0° | 42 | 36,9 | 47,9 | 59,9 | 70,9 | 81,9 | 92,9 | 115,9 | 138,9 | ||
| 9 | 90° | 61,9 | 17 | 28 | 40 | 51 | 62 | 73 | 96 | 119 | ||
| 10 | 0° | 46,7 | 43,2 | 55,2 | 66,2 | 77,2 | 88,2 | 111,2 | 134,2 | |||
| 10 | 90° | 68,7 | 21,2 | 33,2 | 44,2 | 55,2 | 66,2 | 89,2 | 112,2 | |||
| 11 | 0° | 51,4 | 50,5 | 61,5 | 72,5 | 83,5 | 106,5 | 129,5 | ||||
| 11 | 90° | 75,6 | 26,3 | 37,3 | 48,3 | 59,3 | 82,3 | 105,3 | ||||
| 12 | 0° | 56 | 56,9 | 67,9 | 78,9 | 101,9 | 124,9 | |||||
| 12 | 90° | 82,5 | 30,4 | 41,4 | 52,4 | 75,4 | 98,4 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 0,64 | 0 | 1,0 | 1,4 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
