Описание

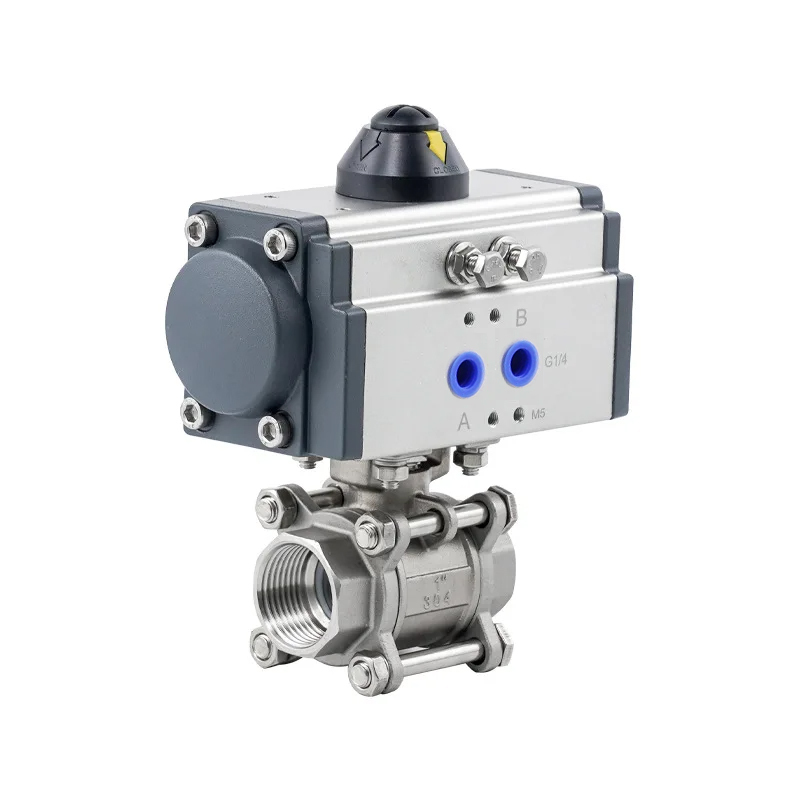

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F05/F07, квадрат присоединения вала арматуры - 14 мм. Теоретическое усилие пневмопривода при 6 Бар - 37,1 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 6,8 | 11,1 | 15,1 | 18,6 | 22,1 | 26,1 | 29,1 | 32,5 | 37,1 | 44,1 | 51,1 |
| 5 | 90° | 10,4 | 7,5 | 11,5 | 15 | 18,5 | 22,5 | 25,5 | 28,9 | 33,5 | 40,5 | 47,5 |
| 6 | 0° | 8,2 | 9,7 | 13,7 | 17,2 | 20,7 | 24,7 | 27,7 | 31,1 | 35,7 | 42,7 | 49,7 |
| 6 | 90° | 12,5 | 5,4 | 9,4 | 12,9 | 16,4 | 20,4 | 23,4 | 26,8 | 31,4 | 38,4 | 45,4 |
| 7 | 0° | 9,6 | 8,3 | 12,3 | 15,8 | 19,3 | 23,3 | 26,3 | 29,7 | 34,3 | 41,3 | 48,3 |
| 7 | 90° | 14,6 | 3,3 | 7,3 | 10,8 | 14,3 | 18,3 | 21,3 | 24,7 | 29,3 | 36,3 | 43,3 |
| 8 | 0° | 10,9 | 11 | 14,5 | 18 | 22 | 25 | 28,4 | 33 | 40 | 47 | |
| 8 | 90° | 16,7 | 5,2 | 8,7 | 12,2 | 16,2 | 19,2 | 22,6 | 27,2 | 34,2 | 41,2 | |
| 9 | 0° | 12,3 | 13,1 | 16,6 | 20,6 | 23,6 | 27 | 31,6 | 38,6 | 45,6 | ||
| 9 | 90° | 18,8 | 6,6 | 10,1 | 14,1 | 17,1 | 20,5 | 25,1 | 32,1 | 39,1 | ||
| 10 | 0° | 13,7 | 15,2 | 19,2 | 22,2 | 25,6 | 30,2 | 37,2 | 44,2 | |||
| 10 | 90° | 20,9 | 8 | 12 | 15 | 18,4 | 23 | 30 | 37 | |||
| 11 | 0° | 15 | 13,9 | 17,9 | 20,9 | 24,3 | 28,9 | 35,9 | 42,9 | |||
| 11 | 90° | 22,9 | 6 | 10 | 13 | 16,4 | 21 | 28 | 35 | |||
| 12 | 0° | 16,4 | 16,5 | 19,5 | 22,9 | 27,5 | 34,5 | 41,5 | ||||
| 12 | 90° | 25 | 7,9 | 10,9 | 14,3 | 18,9 | 25,9 | 32,9 | ||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 0,21 | 0 | 0,9 | 0,9 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
