Описание

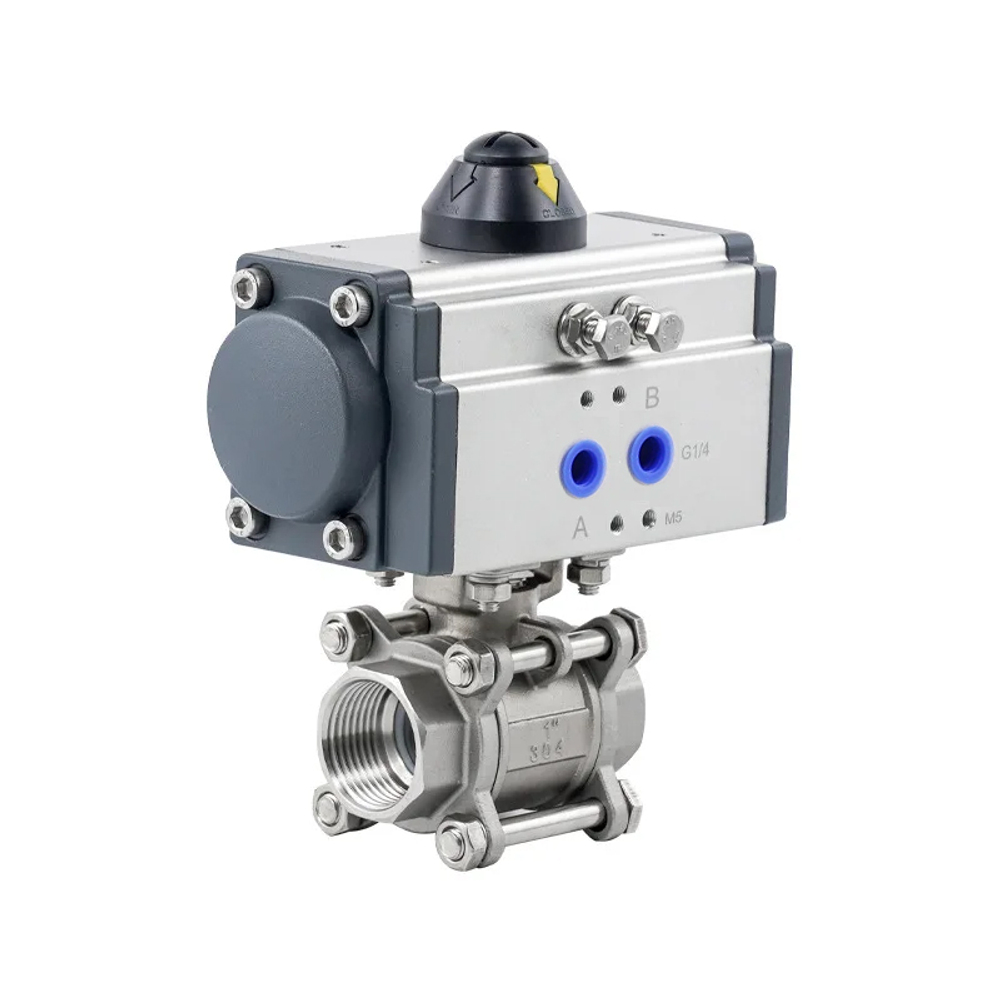

Пневмопривод одностороннего действия с пружинным возвратом, четвертьоборотный 90° с возможностью регулировки угла поворота -5 … +5°. Для шарового крана или дискового затвора со стандартом присоединения ISO 5211, DIN 3337, ГОСТ 34287. Тип ISO фланца F03/F05, квадрат присоединения вала арматуры - 11 мм. Теоретическое усилие пневмопривода при 6 Бар - 19,6 Нм.
При подборе пневмопривода на шаровой кран следует учитывать, что крутящий момент для открытия / закрытия крана измеряется без нагрузки, оказываемой на шар давлением рабочей среды, и следует подбирать пневмопривод со значением крутящего момента, превышающим такое значение шарового крана:
* на 30% больше номинального – в общем случае.
* на 40% – если рабочей средой является вязкая или грязная жидкость.
* на 80% – если рабочая среда является сыпучей (для таких случаев рекомендуется использовать поворотный затвор, но не шаровой кран).
Таблица крутящего момента Нм в зависимости от давления в системе и угла поворота
| Количество пружин | Угол поворота | Усилие пружин | Давление в системе, Бар | |||||||||
| 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | |||
| 5 | 0° | 4,3 | 5,6 | 7,6 | 9,6 | 11,6 | 13,6 | 15,6 | 17,6 | 19,6 | 23,6 | 27,6 |
| 5 | 90° | 6,2 | 3,7 | 5,7 | 7,7 | 9,7 | 11,7 | 13,7 | 15,7 | 17,7 | 21,7 | 25,7 |
| 6 | 0° | 5,0 | 4,9 | 6,9 | 8,9 | 10,9 | 12,9 | 14,9 | 16,9 | 18,9 | 22,9 | 26,9 |
| 6 | 90° | 7,4 | 2,5 | 4,5 | 6,5 | 8,5 | 10,5 | 12,5 | 14,5 | 16,5 | 20,5 | 24,5 |
| 7 | 0° | 5,9 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 22 | 26 |
| 7 | 90° | 8,6 | 1,3 | 3,3 | 5,3 | 7,3 | 9,3 | 11,3 | 13,3 | 15,3 | 19,3 | 23,3 |
| 8 | 0° | 6,7 | 5,2 | 7,2 | 9,2 | 11,2 | 13,2 | 15,2 | 17,2 | 21,2 | 25,2 | |
| 8 | 90° | 9,9 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 18 | 22 | |
| 9 | 0° | 7,6 | 6,3 | 8,3 | 10,3 | 12,3 | 14,3 | 16,3 | 20,3 | 24,3 | ||
| 9 | 90° | 11,1 | 2,8 | 4,8 | 6,8 | 8,8 | 10,8 | 12,8 | 16,8 | 20,8 | ||
| 10 | 0° | 8,5 | 7,4 | 9,4 | 11,4 | 13,4 | 15,4 | 19,4 | 23,4 | |||
| 10 | 90° | 12,4 | 3,5 | 5,5 | 7,5 | 9,5 | 11,5 | 15,5 | 19,5 | |||
| 11 | 0° | 9,3 | 8,6 | 10,6 | 12,6 | 14,6 | 18,6 | 22,6 | ||||
| 11 | 90° | 13,6 | 4,3 | 6,3 | 8,3 | 10,3 | 14,3 | 18,3 | ||||
| 12 | 0° | 10,2 | 9,7 | 11,7 | 13,7 | 17,7 | 21,7 | |||||
| 12 | 90° | 14,8 | 5,1 | 7,1 | 9,1 | 13,1 | 17,1 | |||||
Таблица расхода воздуха и времени открытия / закрытия пневмопривода при 6 Бар
| Расход на открытие, Нл | Расход на закрытие, Нл | Время на открытие, Сек | Время на закрытие, Сек |
| 0,12 | 0 | 0,9 | 0,7 |
Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмопривода
Схема установки пружин
