Описание

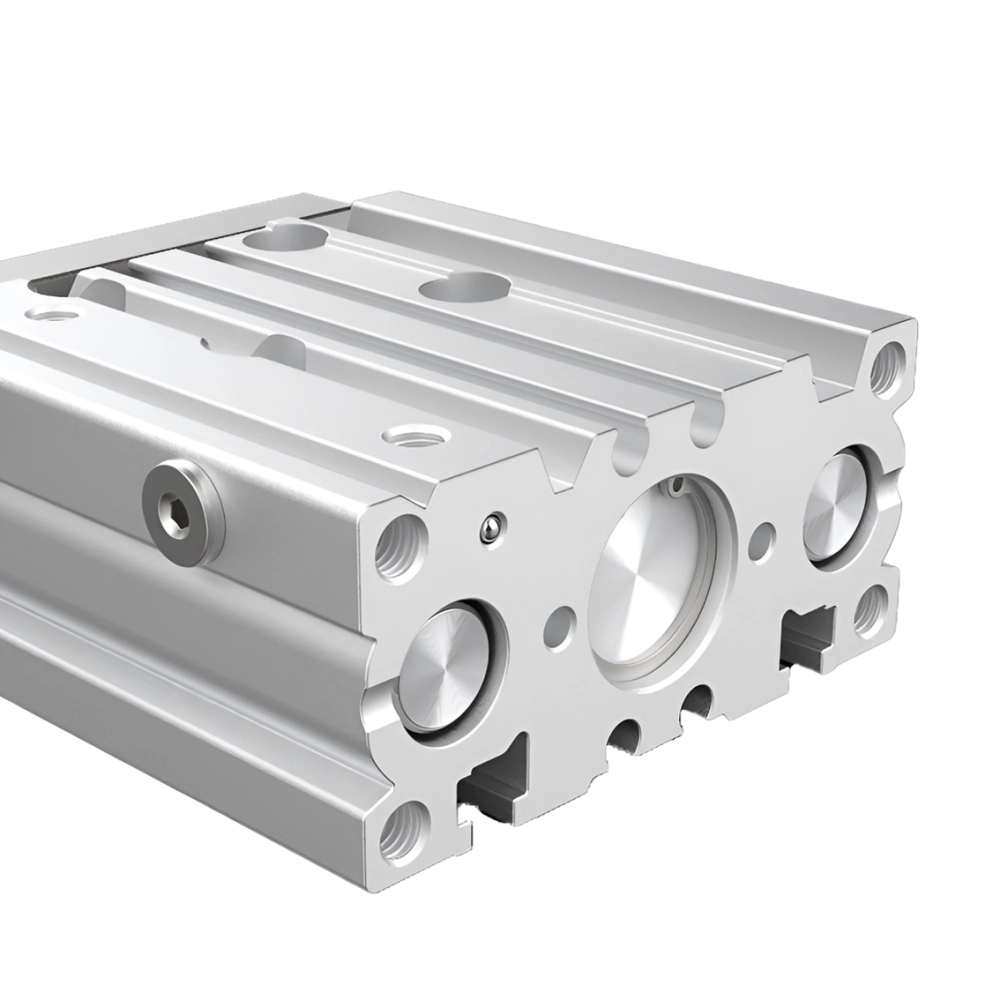

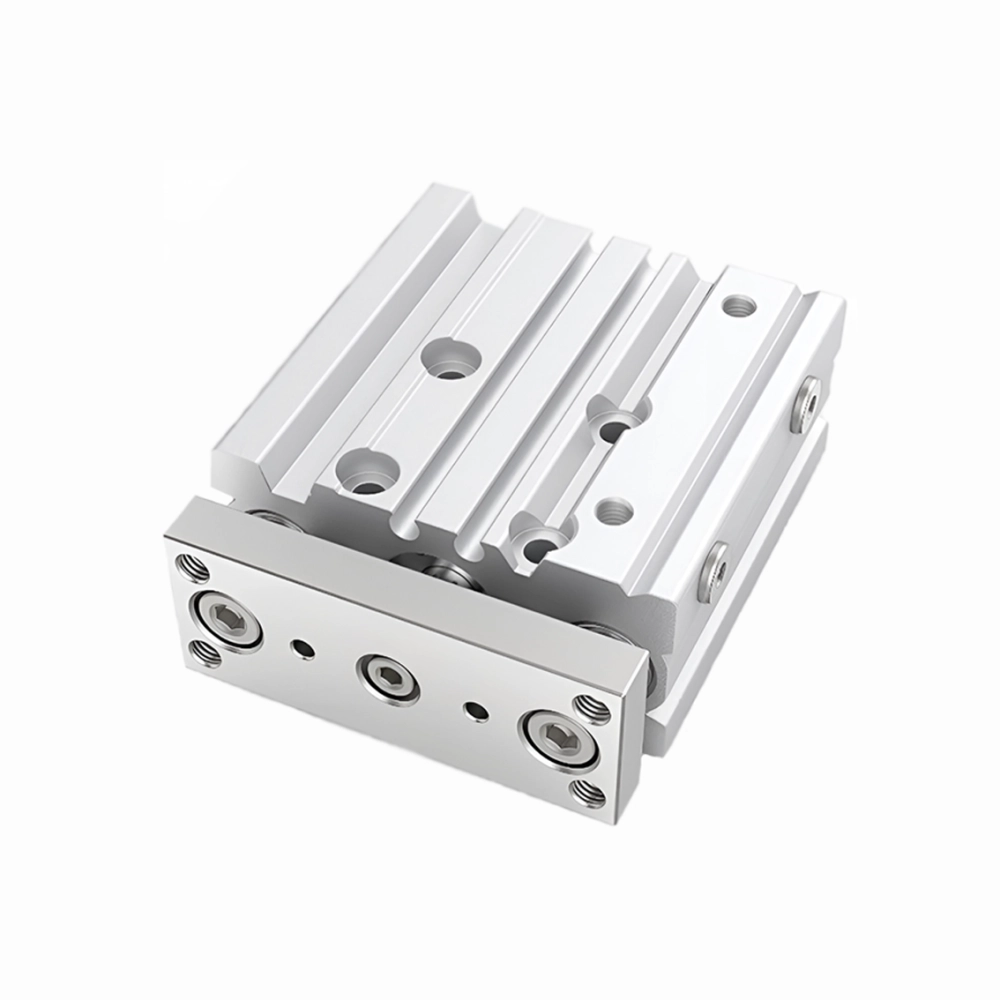

Пневмоцилиндр с направляющей HYDS серии MGPM, артикул MGPM40TF-169Z с диаметром поршня 40 мм и длинной хода 169 мм, двухстороннего действия с односторонним штоком, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 665 Н (68 КГ), на втягивание: 559 Н (57 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 2.738 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 11 | 111 | 9 | 93 |
2 | 23 | 222 | 19 | 186 |
3 | 34 | 333 | 28 | 279 |
4 | 45 | 444 | 38 | 373 |
5 | 57 | 555 | 48 | 466 |
6 | 68 | 665 | 57 | 559 |
7 | 79 | 776 | 66 | 652 |
8 | 90 | 887 | 76 | 745 |
9 | 102 | 998 | 85 | 838 |
10 | 113 | 1109 | 95 | 932 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.422 | 0.642 | 0.845 | 1.065 | 1.267 | 1.487 | 1.69 | 1.91 | 2.129 | 2.332 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.355 | 0.541 | 0.71 | 0.896 | 1.065 | 1.251 | 1.42 | 1.605 | 1.791 | 1.96 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
