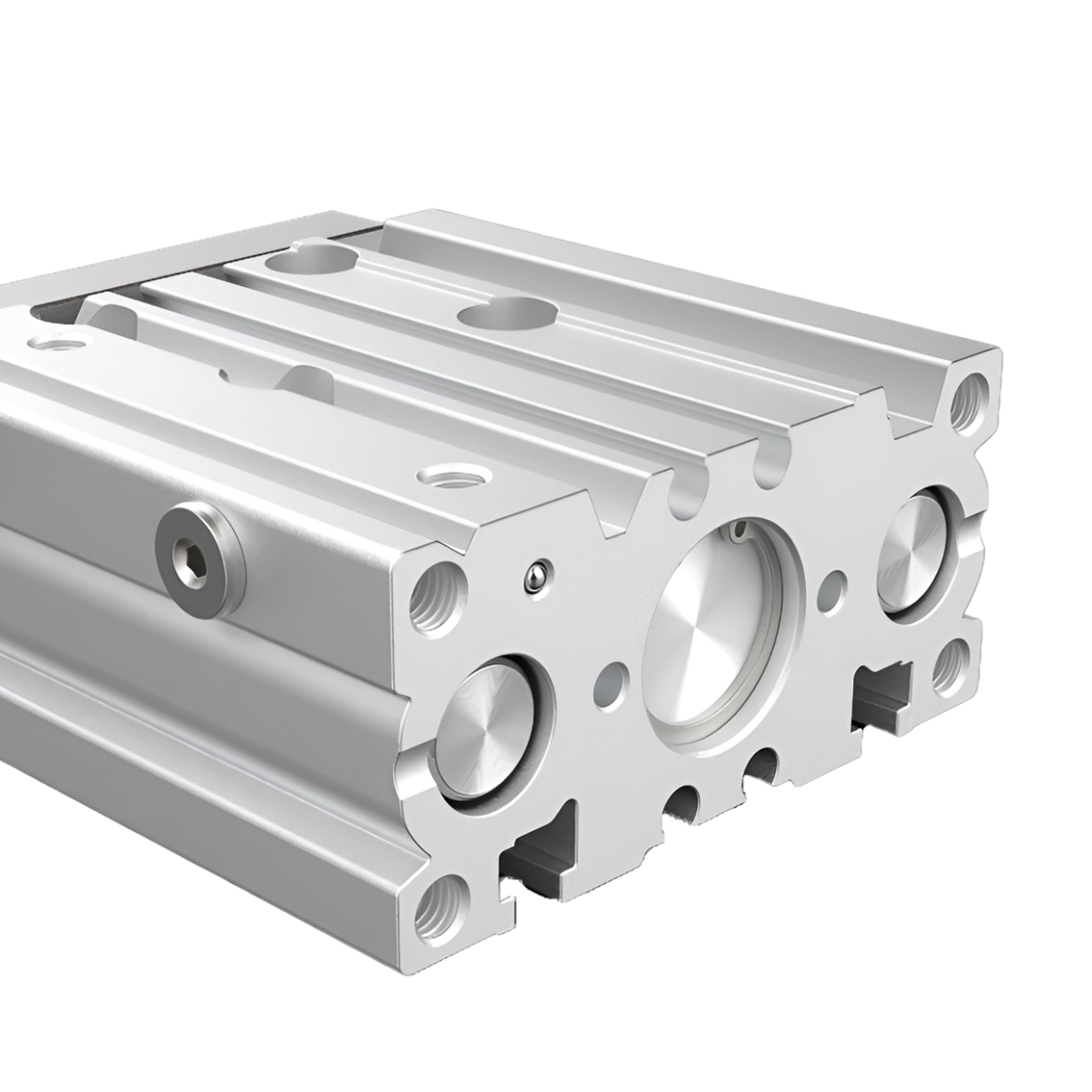

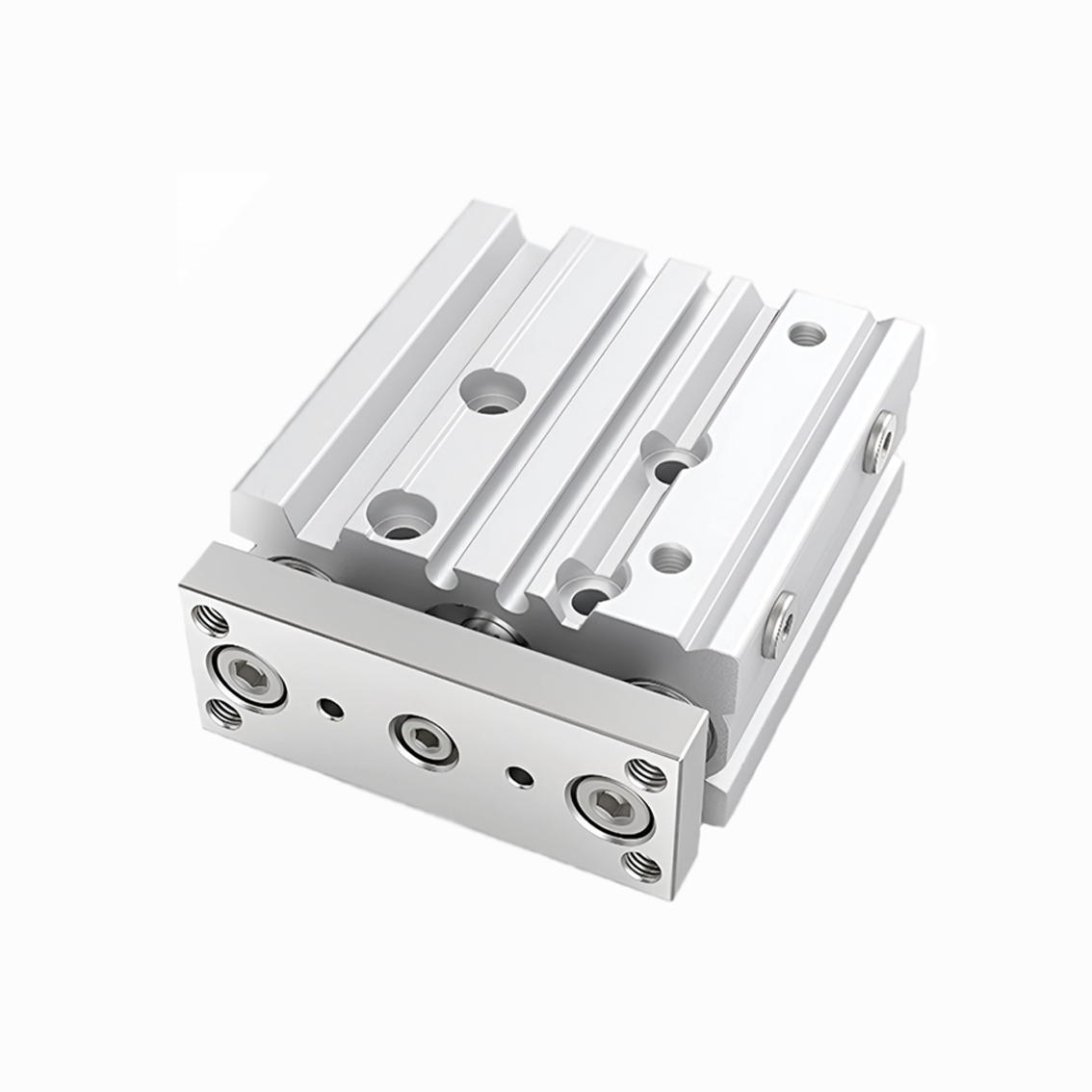

MGPM20TF-75Z Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
MGPM
Стандарт:
NON-STANDARD
Диаметр поршня:
20 мм
Рабочий ход:
75 мм
Пневматическое присоединение:
G1/8
Тип резьбы штока:
Противоповоротная платформа
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Упругое нерегулируемое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Анодированный алюминий
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Цена без учёта ваших скидок
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр с направляющей HYDS серии MGPM, артикул MGPM20TF-75Z с диаметром поршня 20 мм и длинной хода 75 мм, двухстороннего действия с односторонним штоком, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 166 Н (17 КГ), на втягивание: 140 Н (14 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.285 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 3 28 2 23
2 6 55 5 47
3 8 83 7 70
4 11 111 9 93
5 14 139 12 116
6 17 166 14 140
7 20 194 17 163
8 23 222 19 186
9 25 250 21 210
10 28 277 24 233



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
0.045 0.067 0.097 0.12 0.142 0.165 0.188 0.21 0.232 0.263
Потребление воздуха
при обратном ходе (втягивании), Нл
0.037 0.052 0.067 0.09 0.105 0.12 0.142 0.158 0.18 0.195



Характеристики
Производитель
HYDS
Серия
MGPM
Стандарт
NON-STANDARD
Диаметр поршня
20 мм
Рабочий ход
75 мм
Пневматическое присоединение
G1/8
Тип резьбы штока
Противоповоротная платформа
Тип цилиндра
Двухсторонне действие
Демпфирование
Упругое нерегулируемое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
