Описание

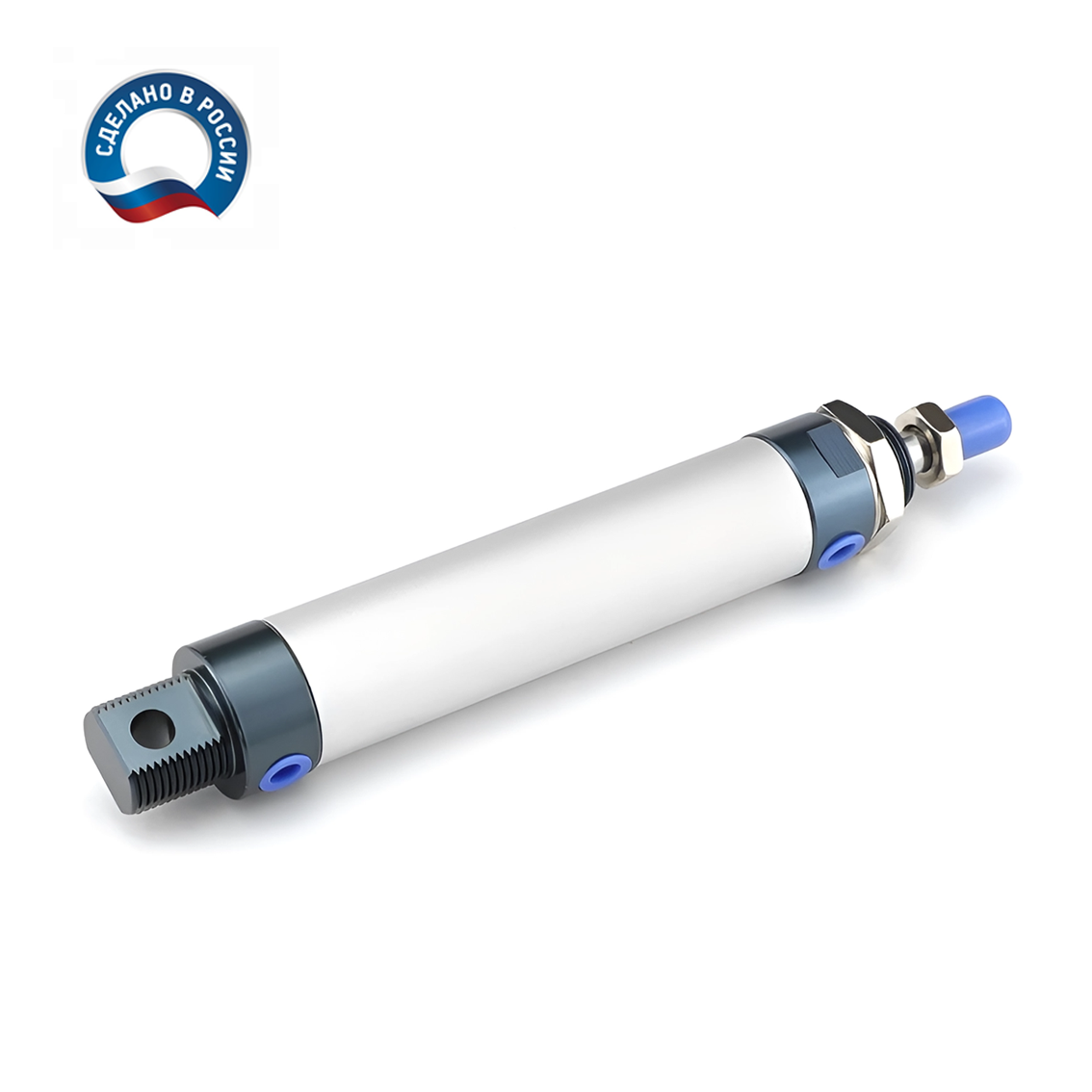

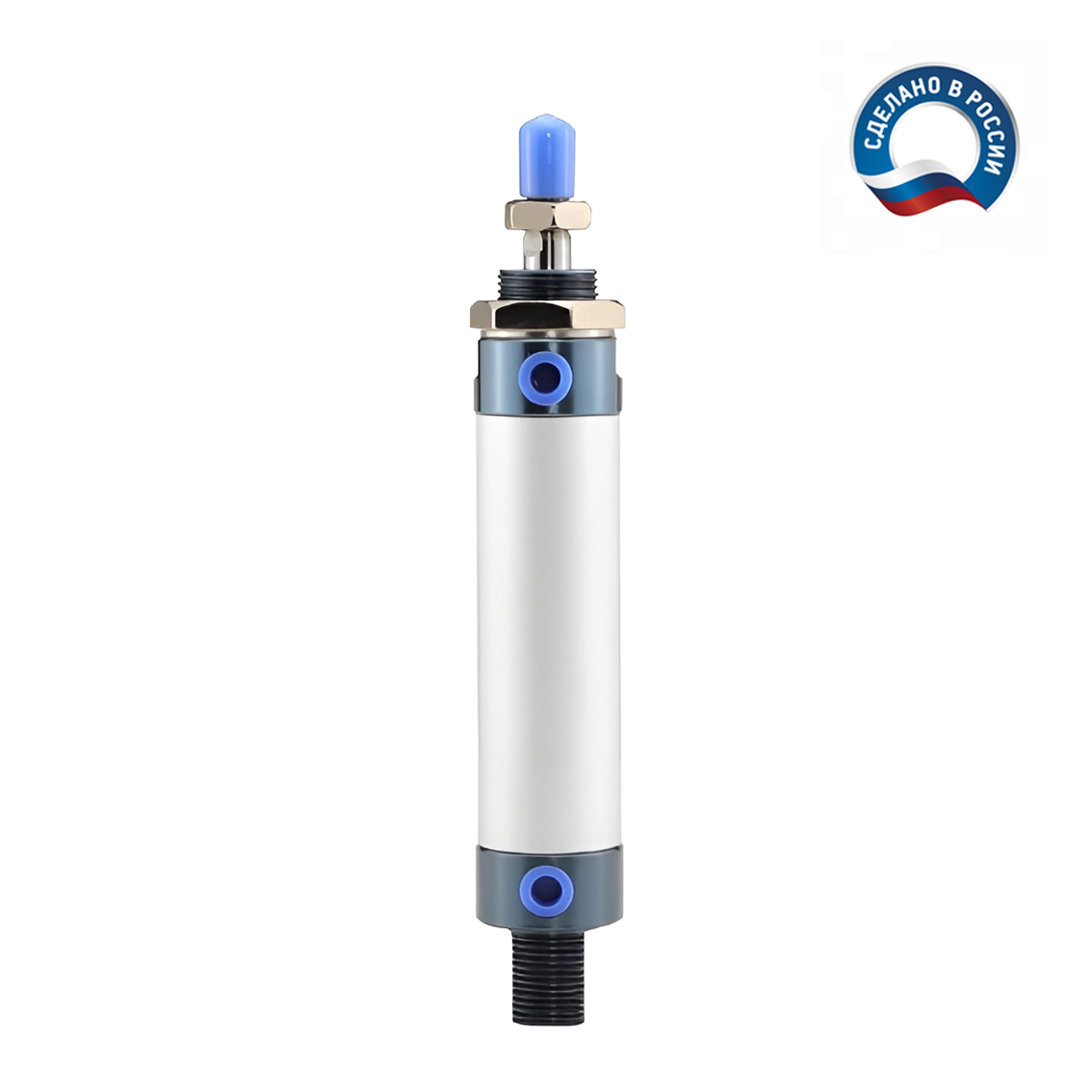

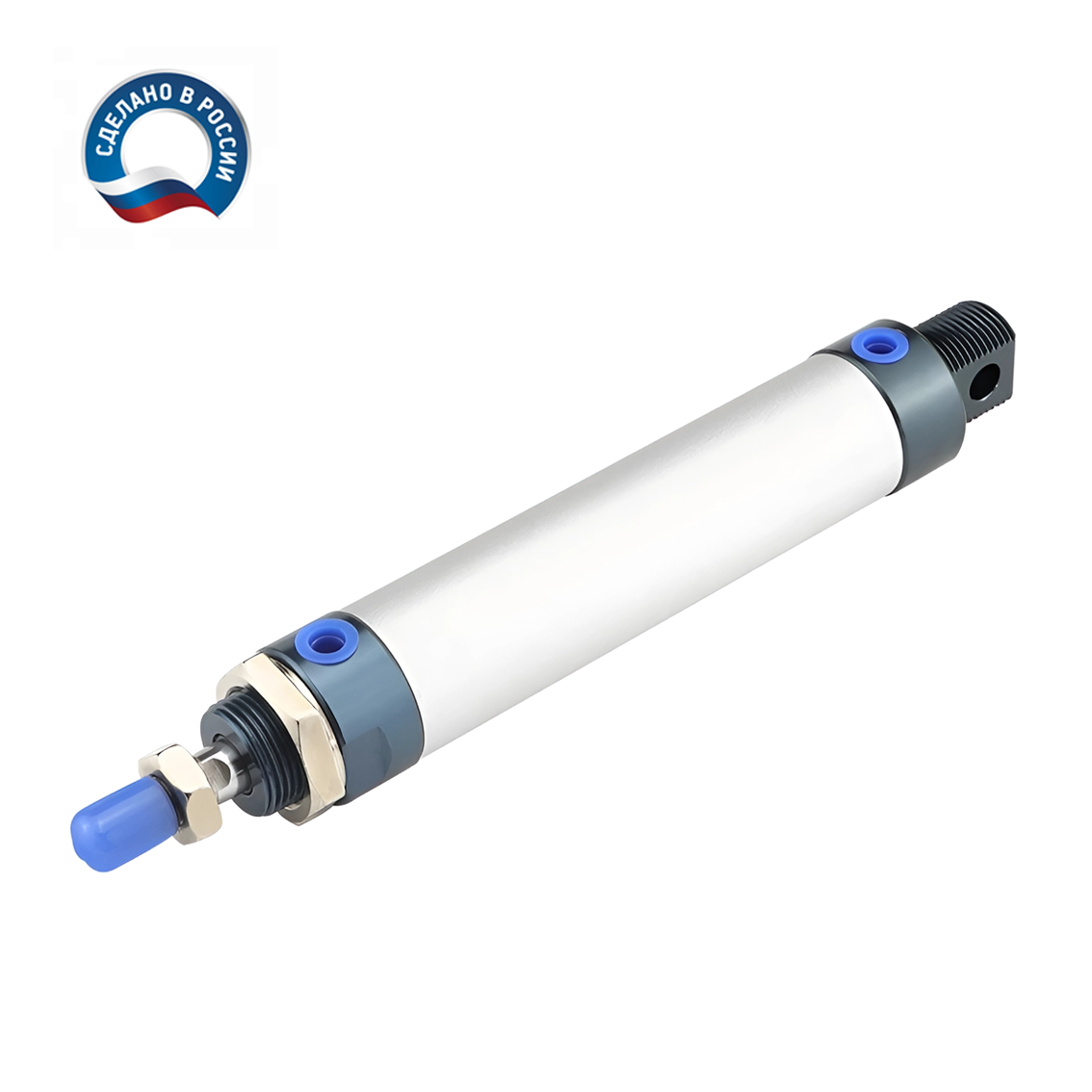

Пневмоцилиндр HYDS серии MAL, артикул MAL 16x35-S с диаметром поршня 16 мм и длинной хода 35 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту , используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 107 Н (11 КГ), на втягивание: 92 Н (9 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.091 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

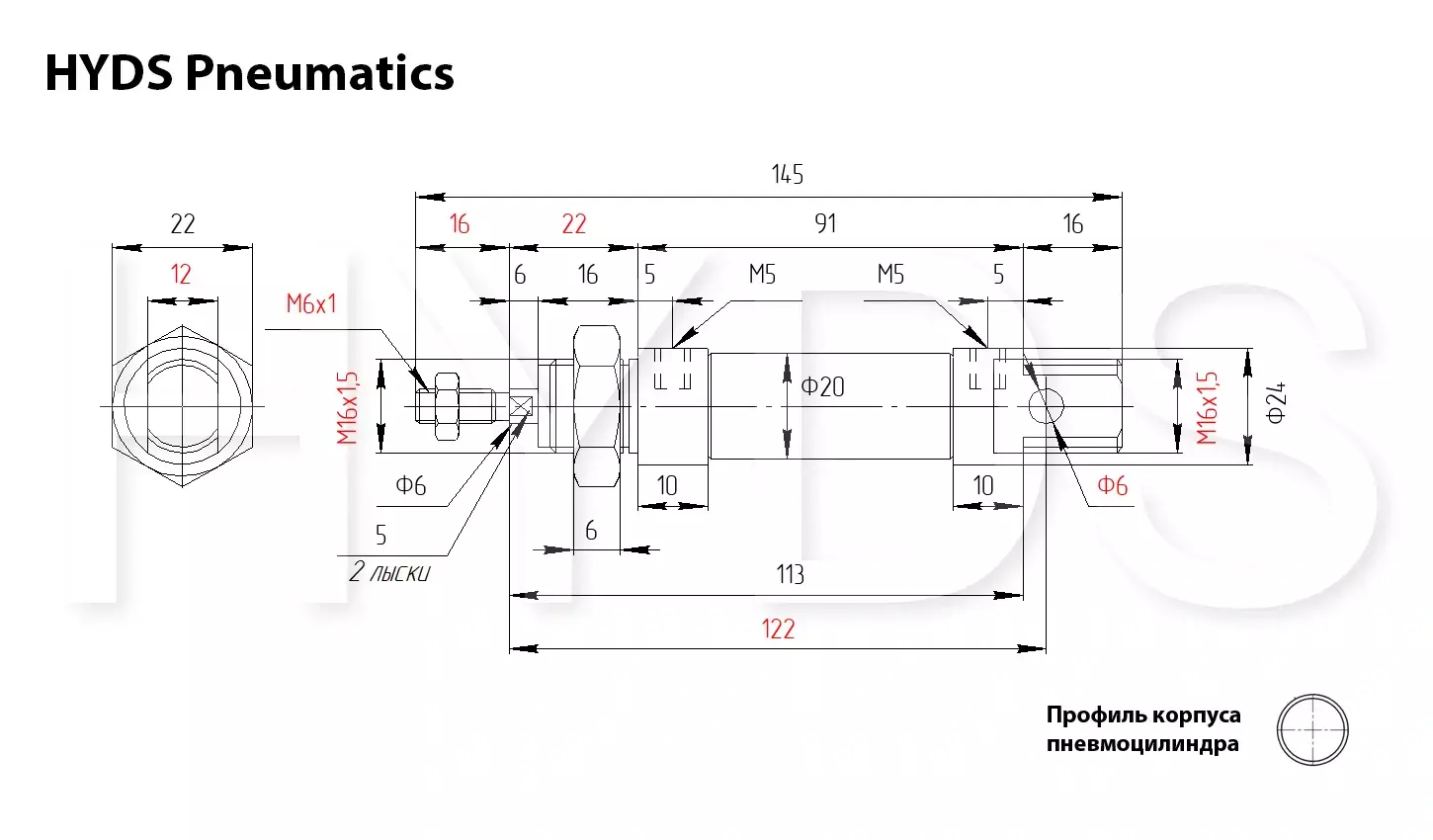

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 2 | 18 | 1,5 | 15 |
2 | 4 | 36 | 3 | 31 |
3 | 5 | 53 | 4,6 | 46 |
4 | 7 | 71 | 6 | 61 |
5 | 9 | 89 | 8 | 76 |
6 | 11 | 107 | 9 | 92 |
7 | 13 | 124 | 11 | 107 |
8 | 14 | 142 | 12 | 122 |
9 | 16 | 160 | 14 | 137 |
10 | 18 | 177 | 16 | 153 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.014 | 0.021 | 0.028 | 0.035 | 0.042 | 0.049 | 0.056 | 0.063 | 0.07 | 0.077 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.011 | 0.018 | 0.025 | 0.032 | 0.035 | 0.042 | 0.049 | 0.056 | 0.06 | 0.067 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
