Описание
Пневмоцилиндр HYDS серии DSNU, артикул DSNU-8-120-P-A с диаметром поршня 8 мм и длинной хода 120 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6432, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 27 Н (2,8 КГ), на втягивание: 20 Н (2 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.084 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

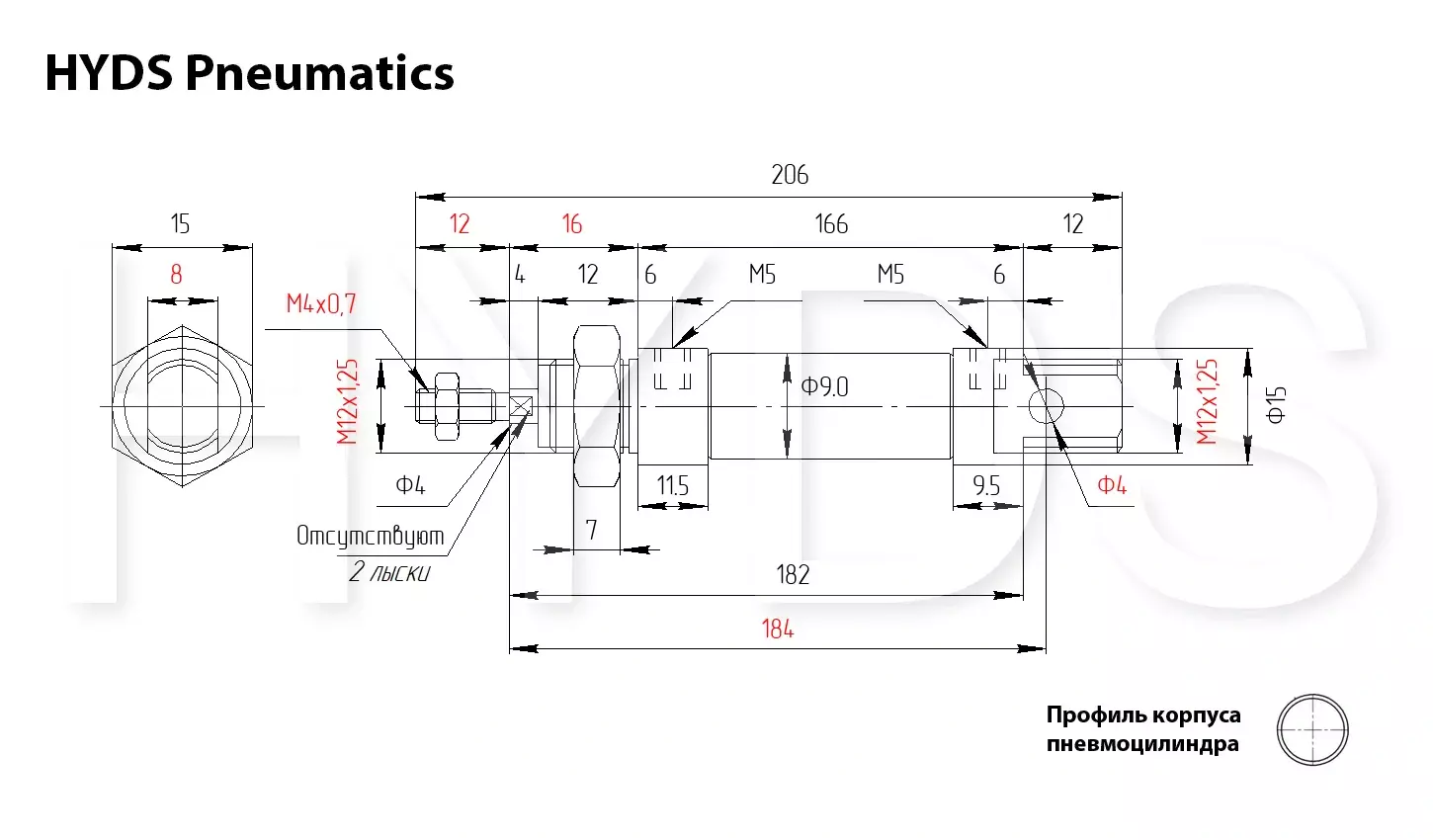

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 0,4 | 4,4 | 0,3 | 3,3 |
| 2 | 1 | 9 | 0,7 | 6,7 |
| 3 | 1,4 | 13,3 | 1 | 10 |
| 4 | 1,8 | 17,7 | 1,4 | 13,3 |
| 5 | 2,2 | 22 | 1,7 | 16,6 |
| 6 | 2,8 | 27 | 2 | 20 |
| 7 | 3,2 | 31 | 2,4 | 23,3 |
| 8 | 3,6 | 35,5 | 2,7 | 26,6 |
| 9 | 4 | 40 | 3 | 29,9 |
| 10 | 4,5 | 44,4 | 3,4 | 33,3 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.012 | 0.024 | 0.024 | 0.036 | 0.036 | 0.048 | 0.048 | 0.06 | 0.06 | 0.072 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.012 | 0.012 | 0.024 | 0.024 | 0.024 | 0.036 | 0.036 | 0.036 | 0.048 | 0.048 |
