Описание

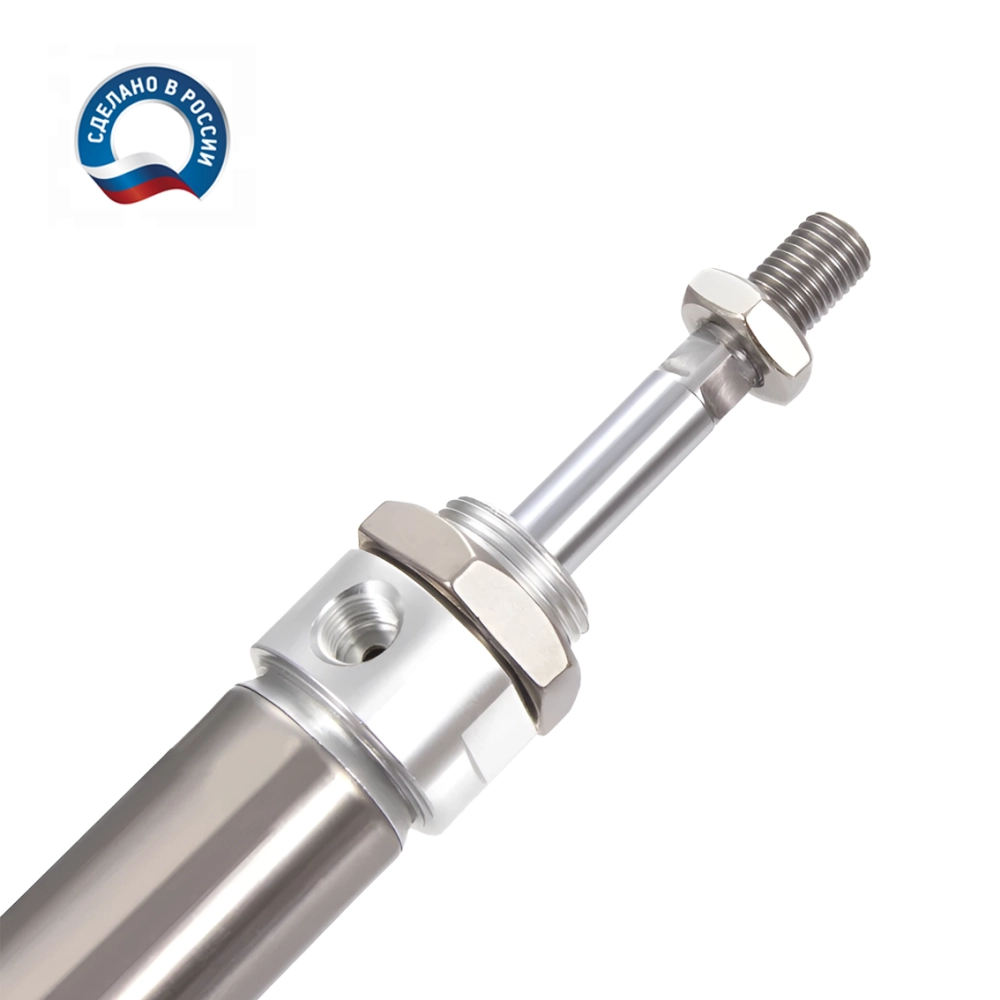

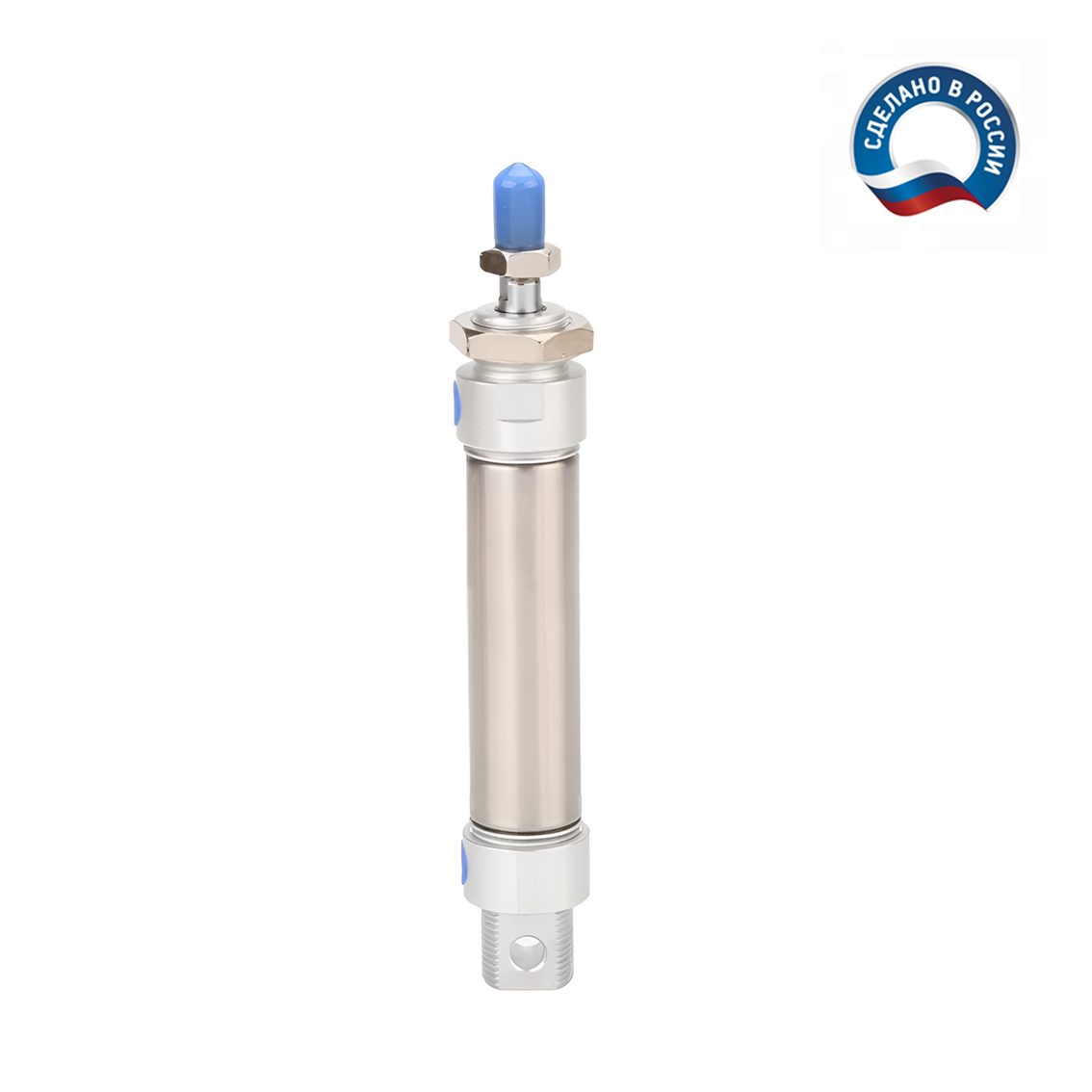

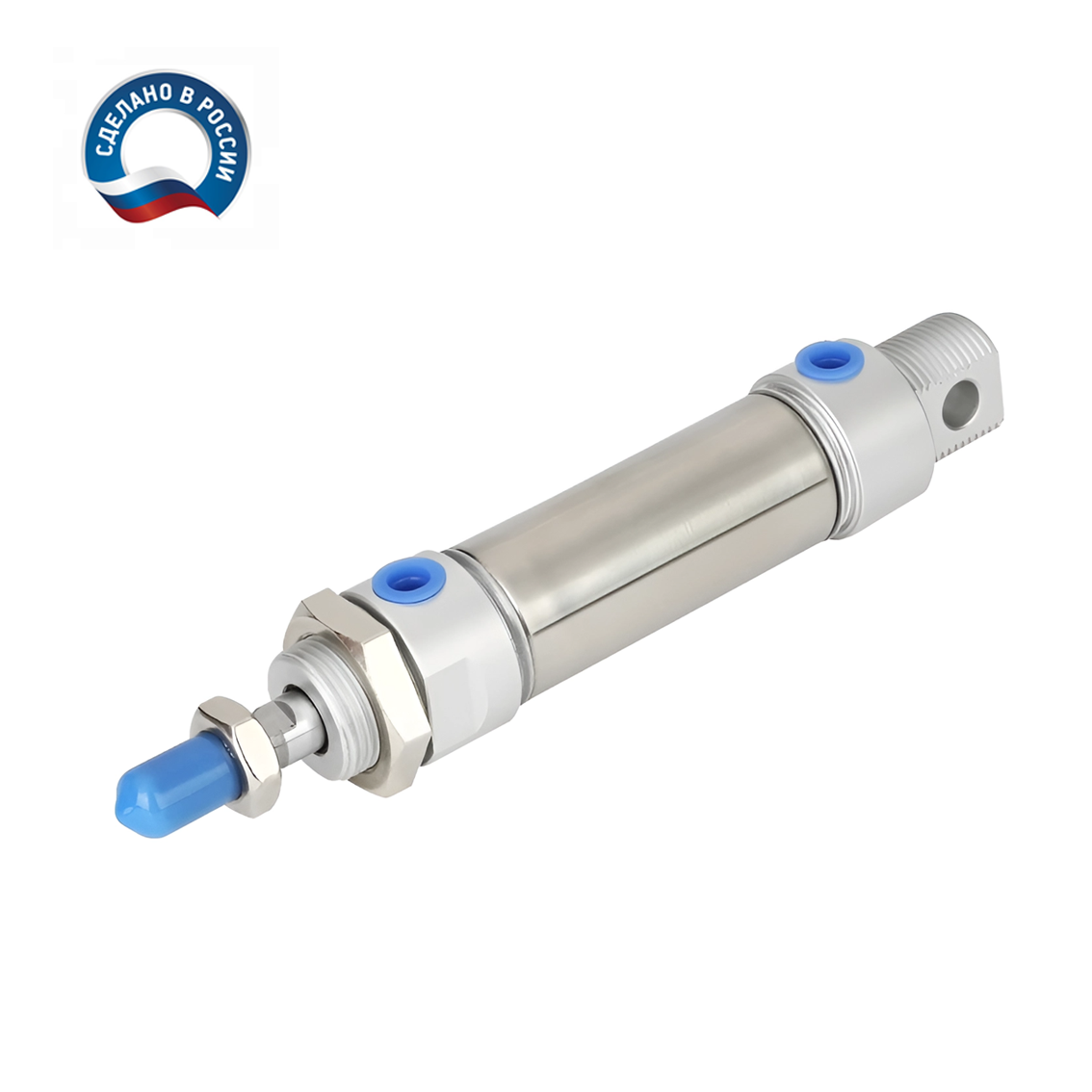

Пневмоцилиндр HYDS серии DSNU, артикул DSNU-25-185-PPV-A с диаметром поршня 25 мм и длинной хода 185 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6432, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 260 Н (27 КГ), на втягивание: 218 Н (22 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 1.165 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

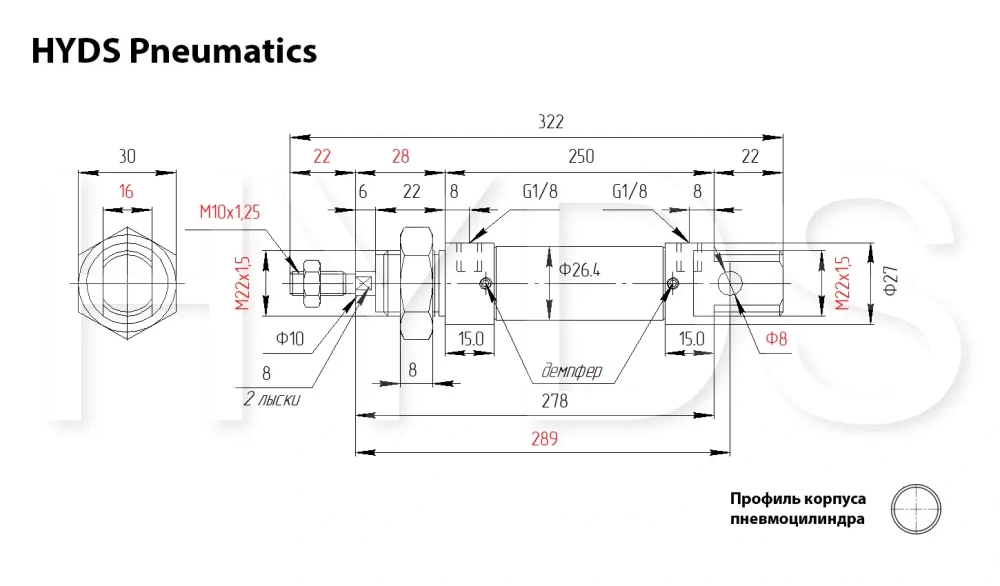

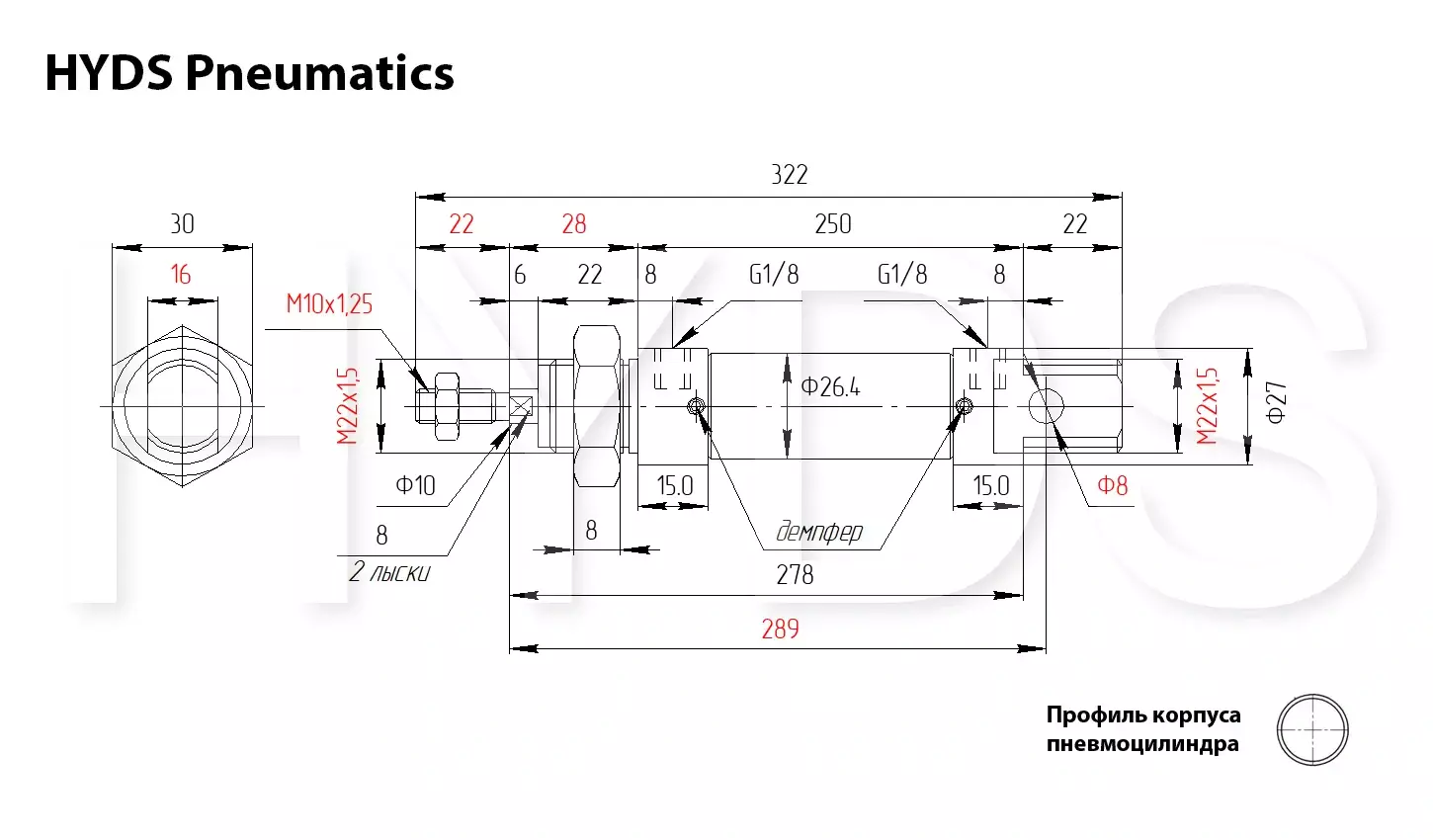

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 43,3 | 43 | 3,6 | 36 |
2 | 9 | 87 | 7 | 73 |
3 | 13 | 130 | 11 | 109 |
4 | 18 | 173 | 15 | 146 |
5 | 22 | 217 | 19 | 182 |
6 | 27 | 260 | 22 | 218 |
7 | 31 | 303 | 26 | 255 |
8 | 35 | 347 | 30 | 291 |
9 | 40 | 390 | 33 | 328 |
10 | 44 | 433 | 37 | 364 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.185 | 0.277 | 0.37 | 0.463 | 0.536 | 0.629 | 0.722 | 0.814 | 0.907 | 0.999 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.148 | 0.222 | 0.296 | 0.389 | 0.463 | 0.536 | 0.611 | 0.684 | 0.759 | 0.833 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
