Описание
Пневмоцилиндр HYDS серии DSNU, артикул DSNU-12-110-P-A с диаметром поршня 12 мм и длинной хода 110 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6432, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 60 Н (6 КГ), на втягивание: 45 Н (4,6 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.154 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

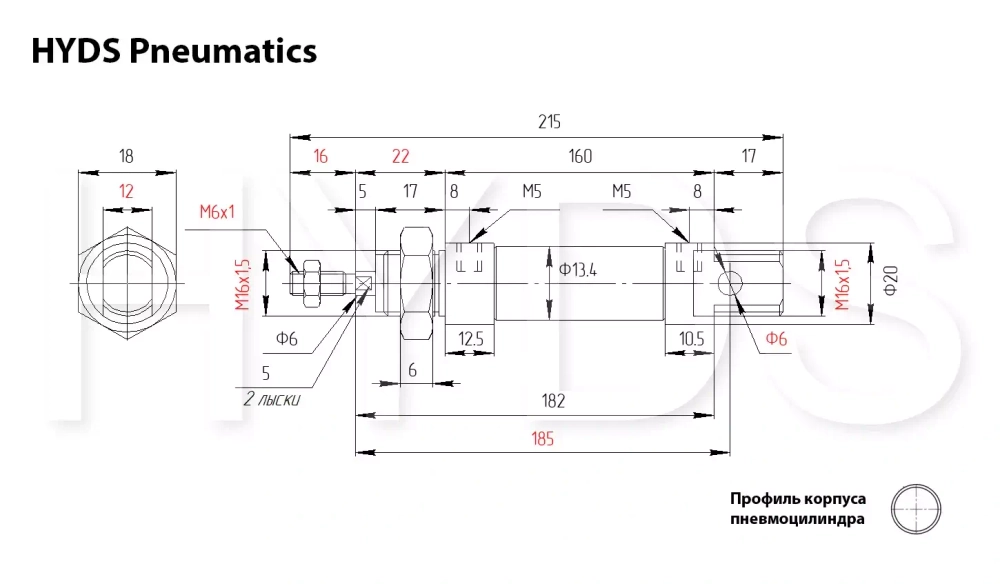

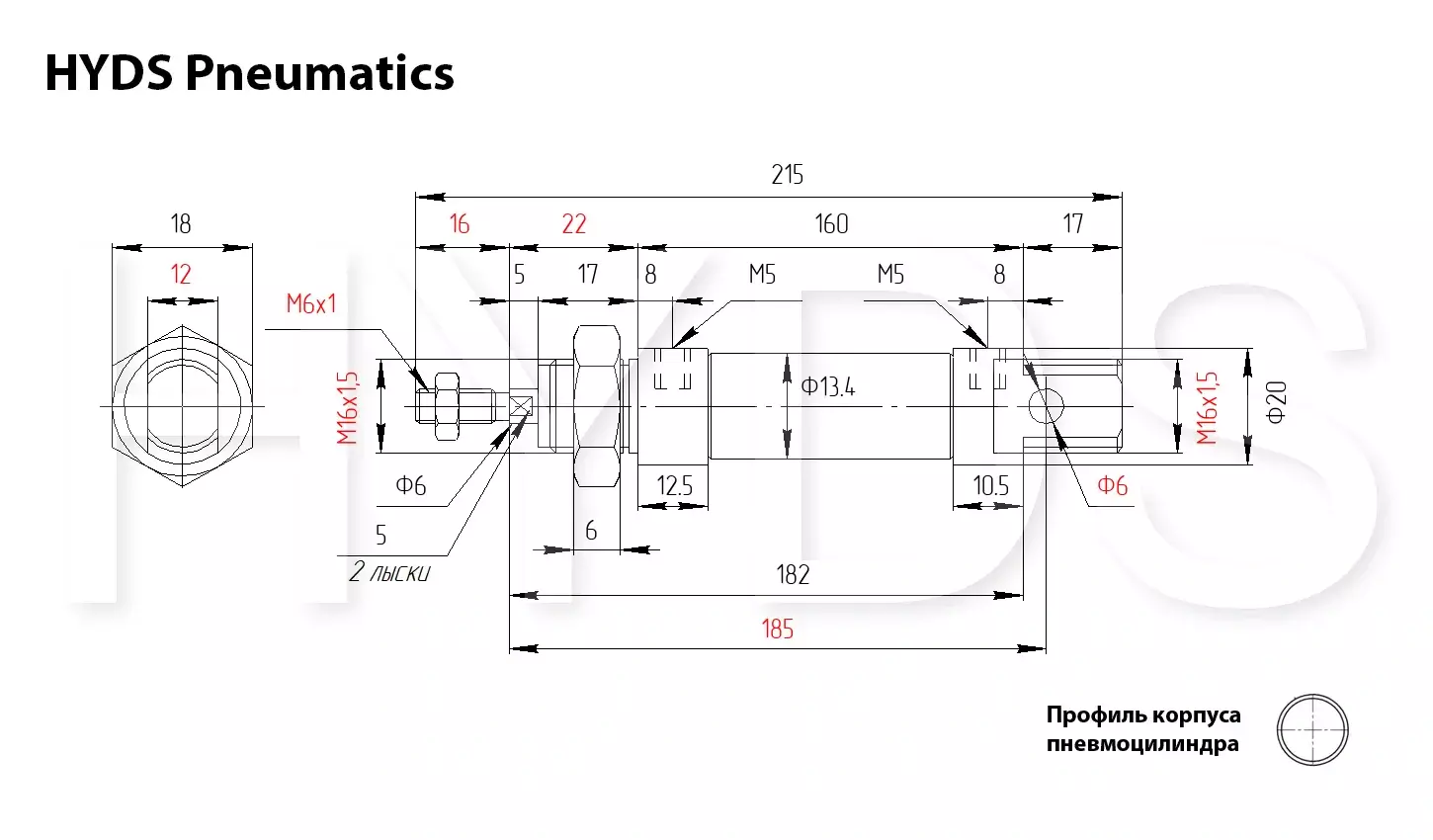

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 1 | 10 | 0,7 | 7,5 |
| 2 | 2 | 20 | 1,6 | 15,5 |
| 3 | 3 | 30 | 2,3 | 22,5 |
| 4 | 4 | 40 | 3 | 30 |
| 5 | 5 | 50 | 3,7 | 37 |
| 6 | 6 | 60 | 4,6 | 45 |
| 7 | 7 | 70 | 5,3 | 52 |
| 8 | 8 | 80 | 6 | 60 |
| 9 | 9 | 90 | 7 | 67 |
| 10 | 10 | 100 | 7,6 | 75 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.022 | 0.033 | 0.055 | 0.066 | 0.077 | 0.088 | 0.099 | 0.11 | 0.121 | 0.132 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.022 | 0.033 | 0.033 | 0.044 | 0.055 | 0.066 | 0.077 | 0.088 | 0.088 | 0.099 |
