Описание
Пневмоцилиндр HYDS серии DSNU, артикул DSNU-10-250-P-A с диаметром поршня 10 мм и длинной хода 250 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 6432, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 41,6 Н (4 КГ), на втягивание: 35 Н (3,6 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.25 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

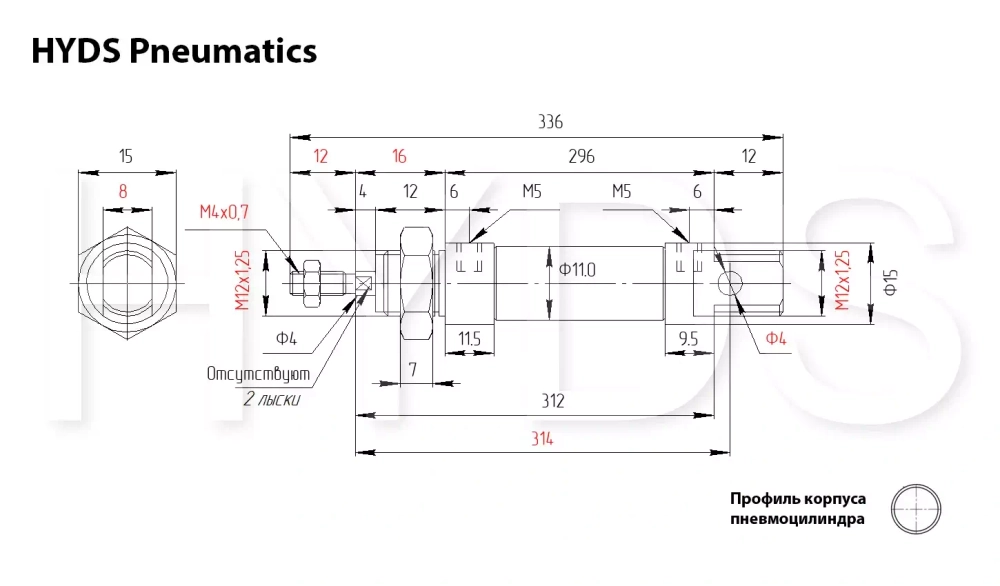

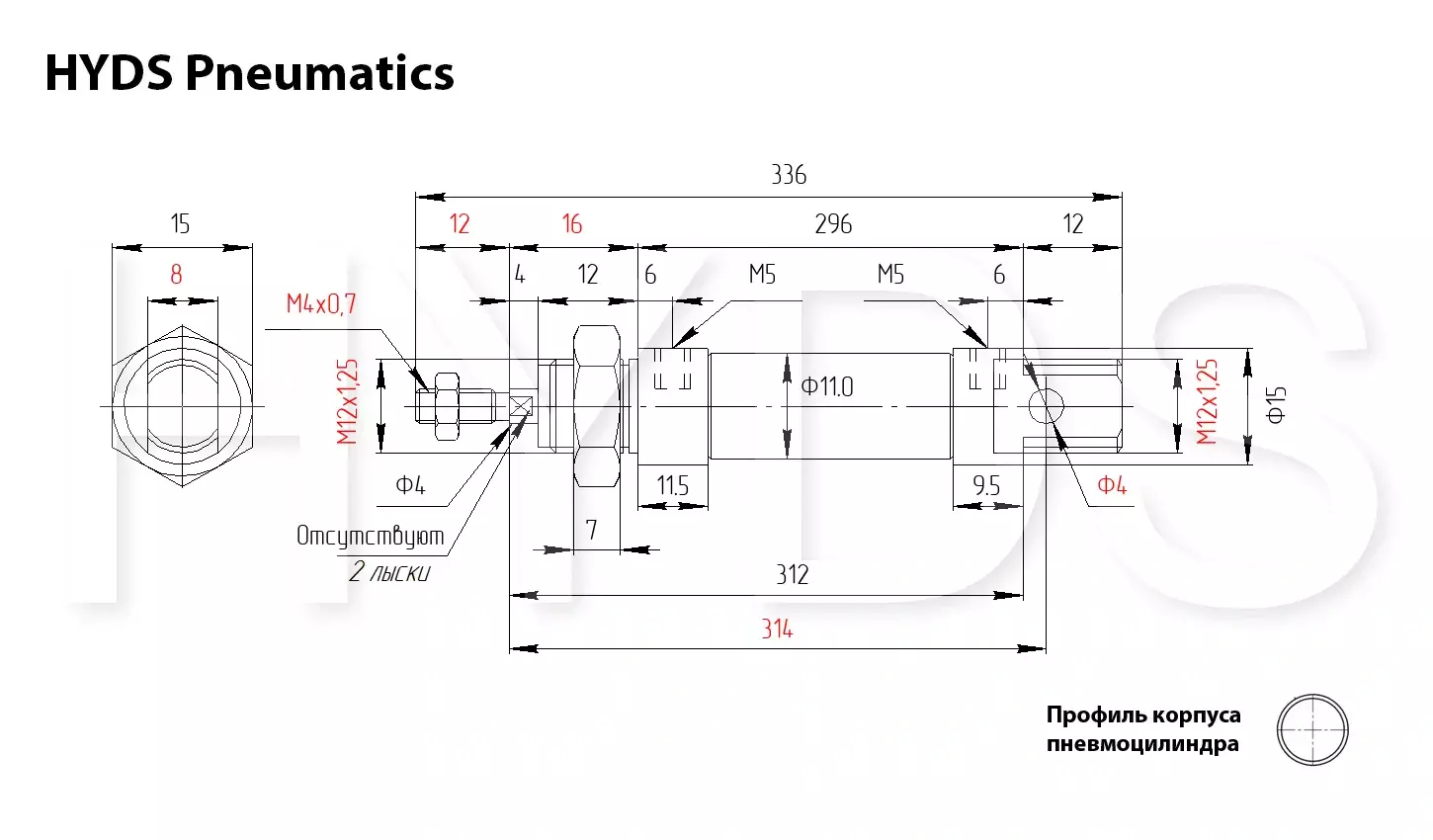

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 0,7 | 7 | 0,6 | 6 |
| 2 | 1,4 | 14 | 1,2 | 12 |
| 3 | 2 | 21 | 1,8 | 17,5 |
| 4 | 2,8 | 28 | 2,3 | 23 |
| 5 | 3,6 | 35 | 3 | 29 |
| 6 | 4 | 41,6 | 3,6 | 35 |
| 7 | 5 | 48,5 | 4 | 41 |
| 8 | 5,6 | 55 | 4,7 | 47 |
| 9 | 6 | 62 | 5,3 | 52 |
| 10 | 7 | 69 | 6 | 58 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
0.05 | 0.05 | 0.075 | 0.1 | 0.125 | 0.125 | 0.15 | 0.175 | 0.2 | 0.225 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
0.025 | 0.05 | 0.075 | 0.075 | 0.1 | 0.125 | 0.125 | 0.15 | 0.175 | 0.175 |
