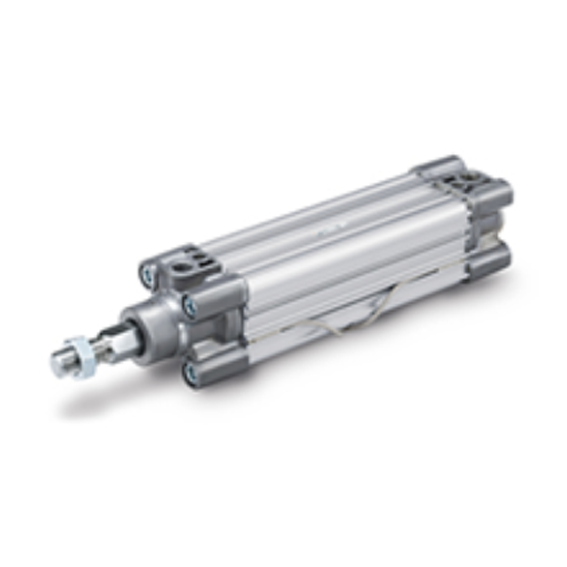

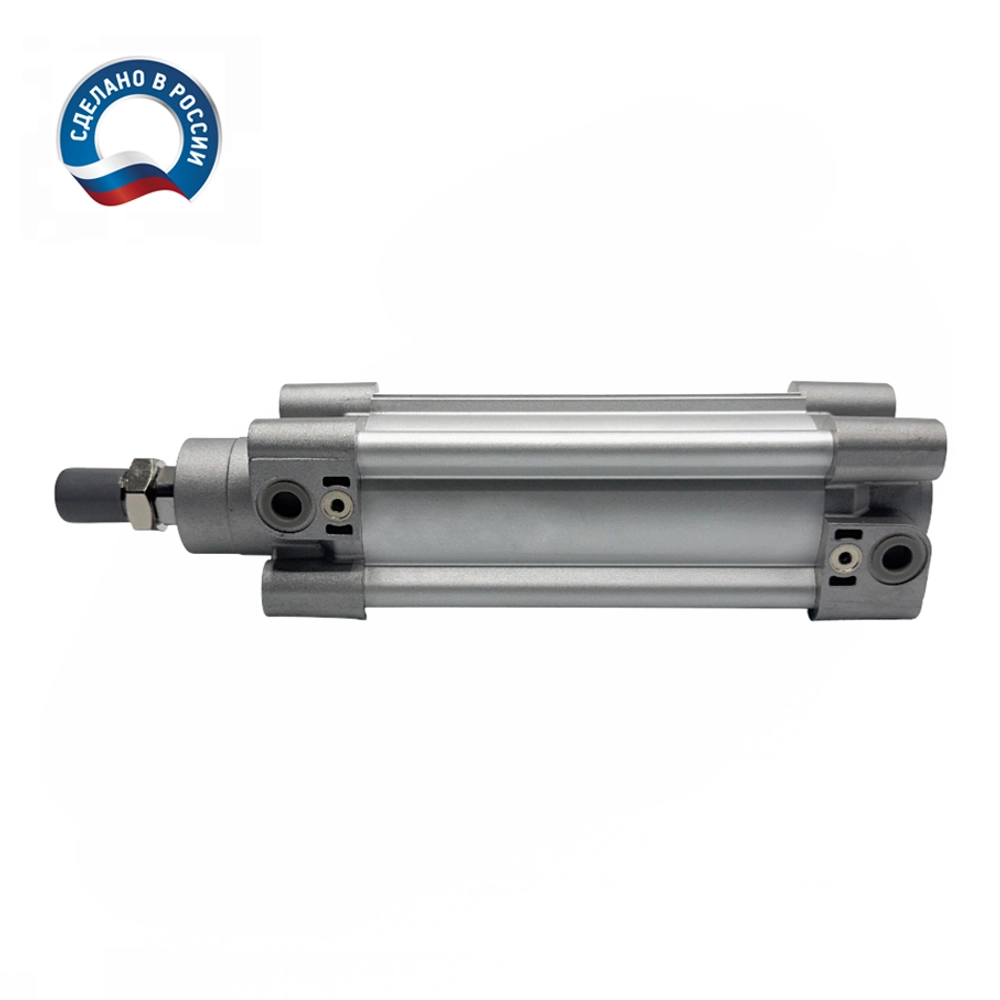

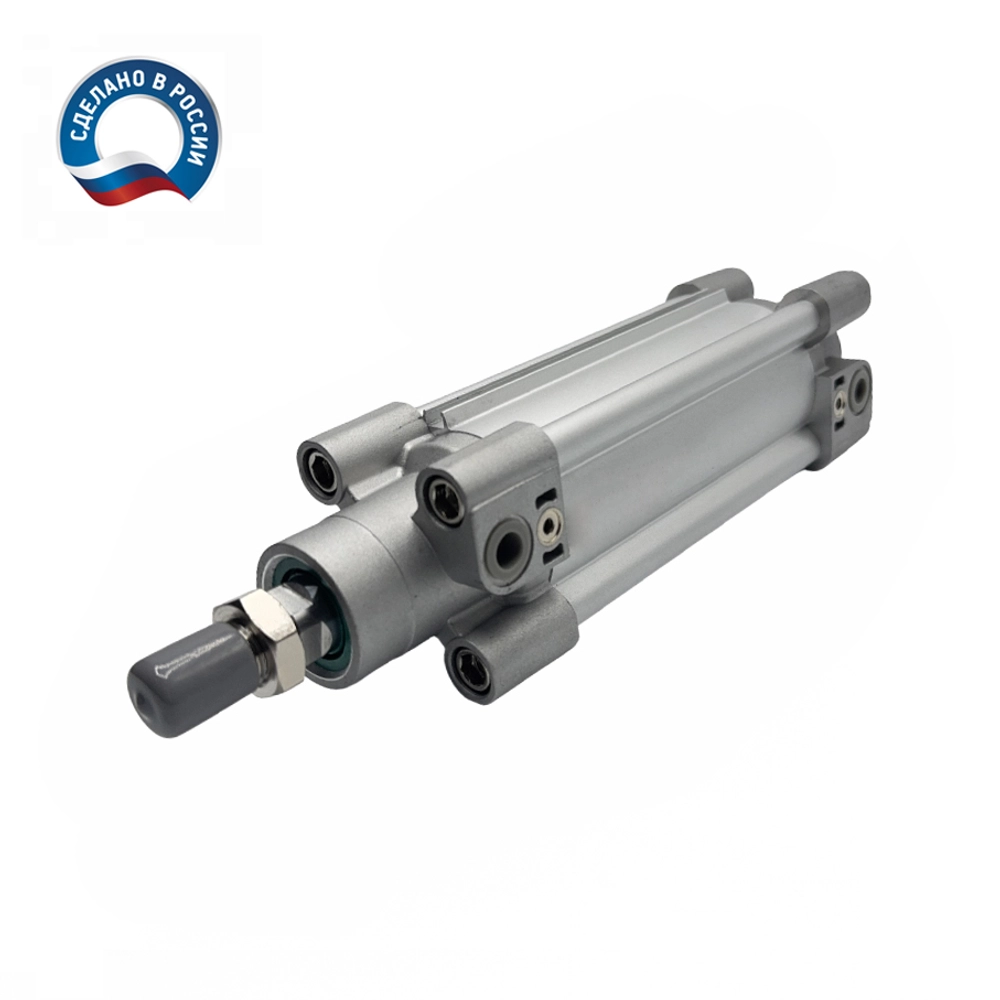

CP96SDB32-500C Пневмоцилиндр SMC

(0)
(0)
Добавить в сравнение
арт. CP96SDB32-500C
Характеристики
Производитель:
SMC
Серия:
CP96
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
32 мм
Рабочий ход:
500 мм
Диаметр штока:
12 мм
Резьба штока:
M10x1,25
Пневматическое присоединение:
G1/8
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +70 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Анодированный алюминий
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
NBR, URETHANE
Все характеристики
Описание
По запросу
Цена без учёта ваших скидок
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр SMC серии CP96, артикул CP96SDB32-500C с диаметром поршня 32 мм и длинной хода 500 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 5.2 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 7 71 6 61
2 14 142 12 122
3 22 213 19 183
4 29 284 25 244
5 36 355 31 305
6 43 426 37 366
7 51 497 44 427
8 58 568 50 488
9 65 639 56 549
10 72 710 549 610



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
0.8 1.2 1.6 2.0 2.4 2.8 3.2 3.6 4.0 4.4
Потребление воздуха
при обратном ходе (втягивании), Нл
0.7 1.05 1.4 1.75 2.05 2.4 2.75 3.1 3.45 3.8



Характеристики
Производитель
SMC
Серия
CP96
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
32 мм
Рабочий ход
500 мм
Диаметр штока
12 мм
Резьба штока
M10x1,25
Пневматическое присоединение
G1/8
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
