Описание

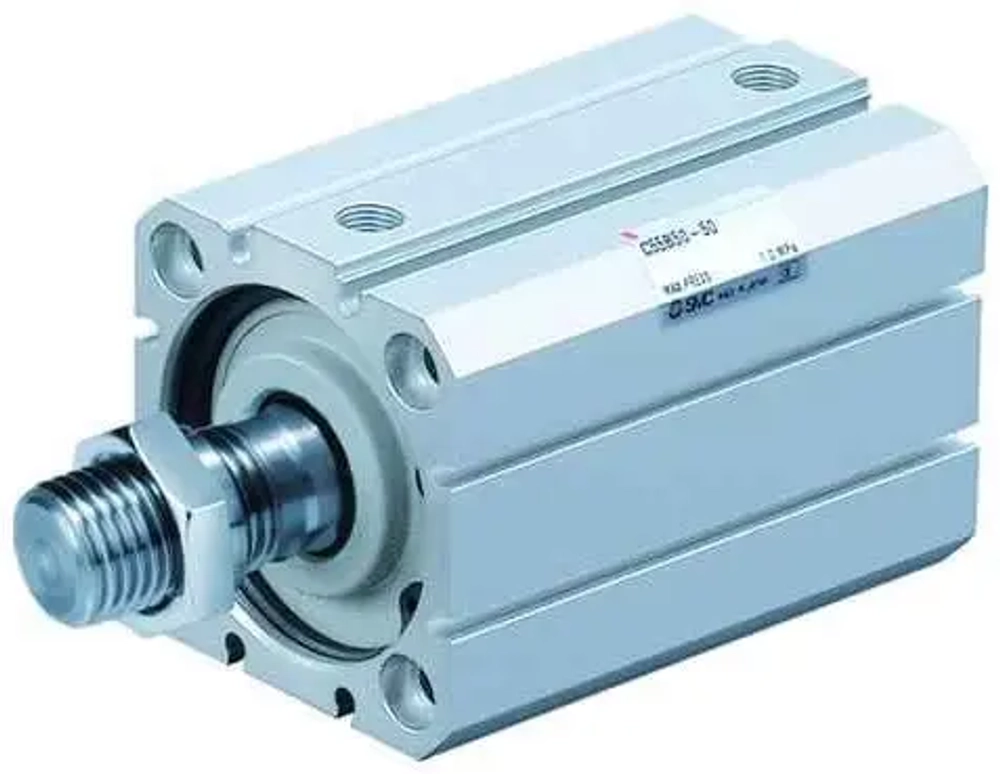

Пневмоцилиндр SMC серии C55, артикул CD55B20-5M с диаметром поршня 20 мм и длинной хода 5 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 166 Н (17 КГ), на втягивание: 140 Н (14 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.019 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 3 | 28 | 2 | 23 |
2 | 6 | 55 | 5 | 47 |
3 | 8 | 83 | 7 | 70 |
4 | 11 | 111 | 9 | 93 |
5 | 14 | 139 | 12 | 116 |
6 | 17 | 166 | 14 | 140 |
7 | 20 | 194 | 17 | 163 |
8 | 23 | 222 | 19 | 186 |
9 | 25 | 250 | 21 | 210 |
10 | 28 | 277 | 24 | 233 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.003 | 0.004 | 0.006 | 0.008 | 0.009 | 0.011 | 0.013 | 0.014 | 0.015 | 0.018 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.003 | 0.004 | 0.004 | 0.006 | 0.007 | 0.008 | 0.009 | 0.011 | 0.012 | 0.013 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
