Описание

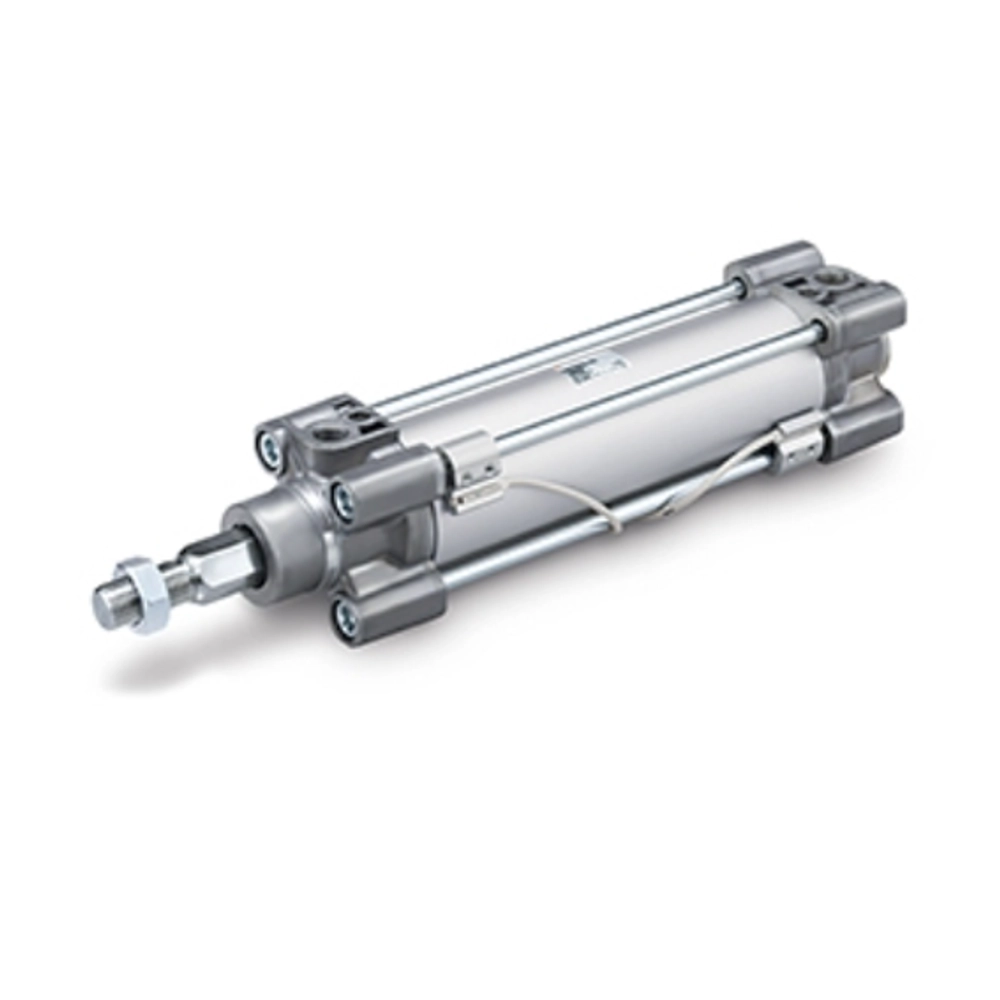

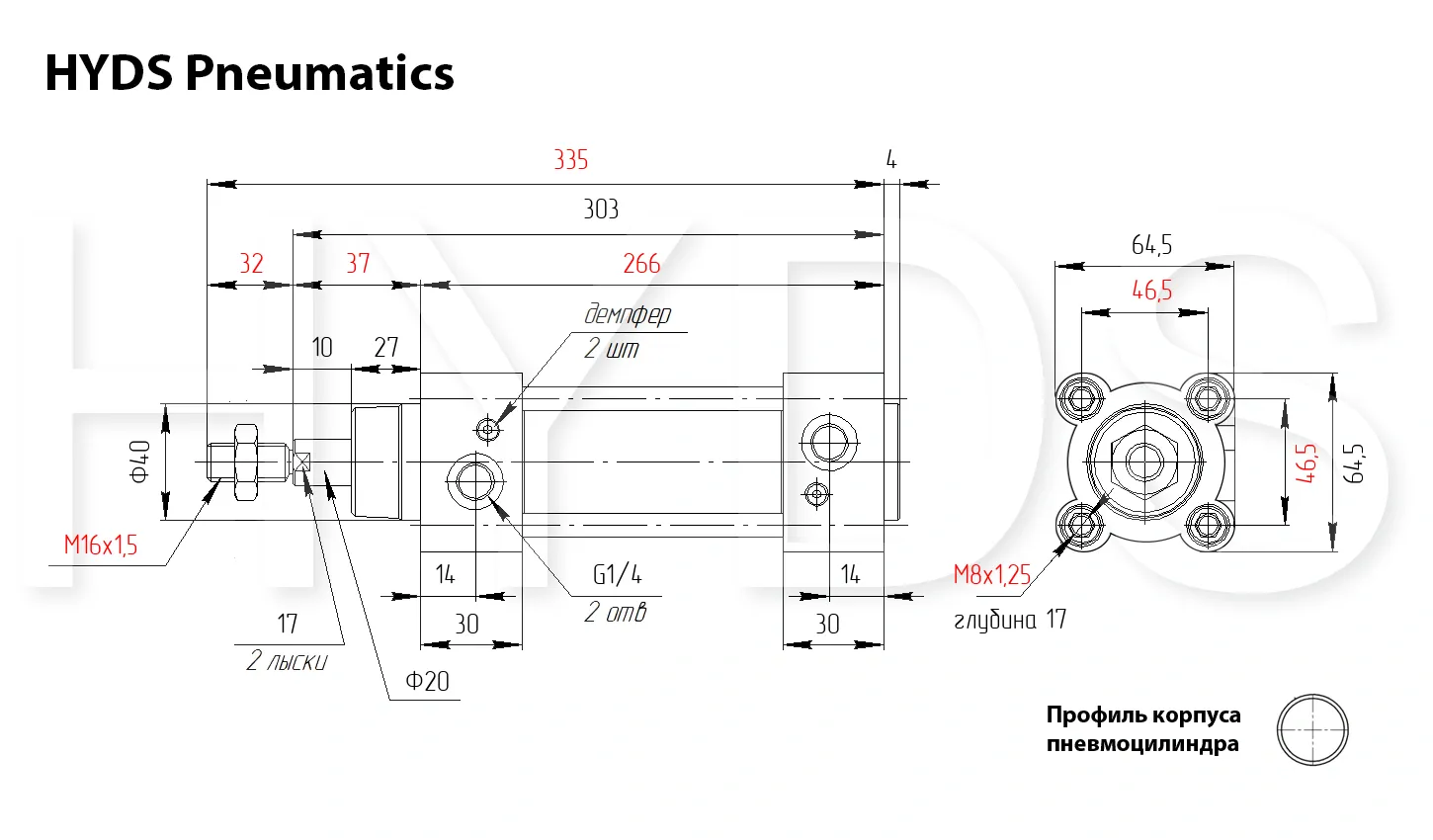

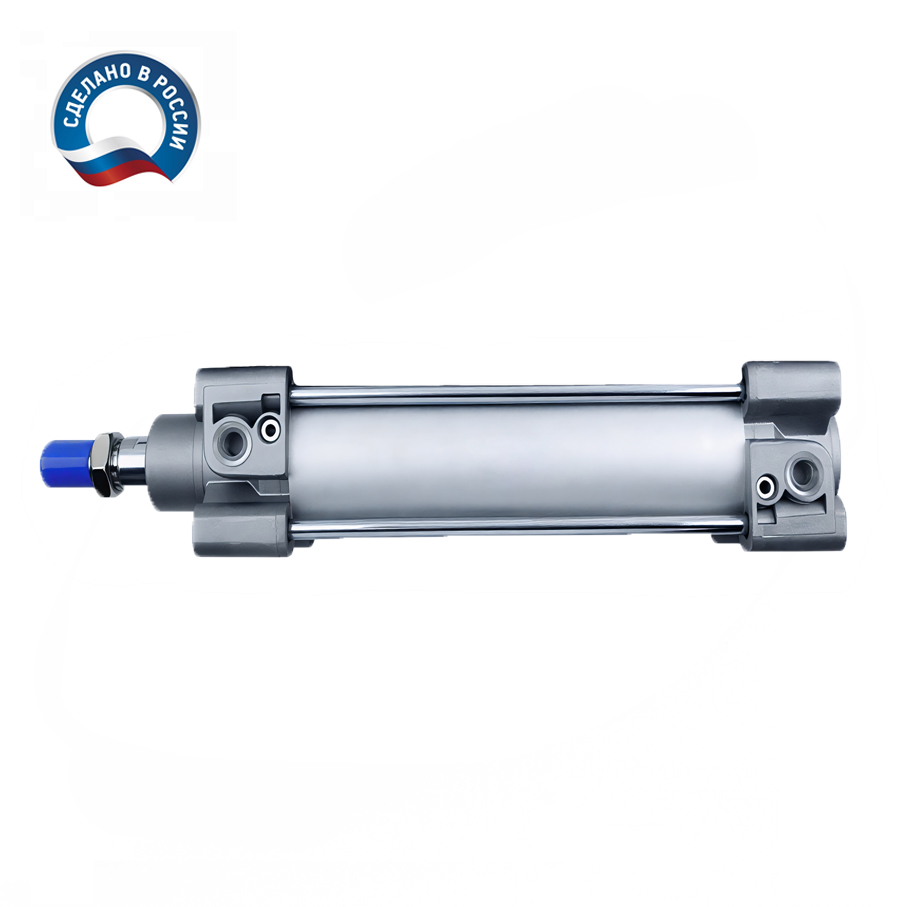

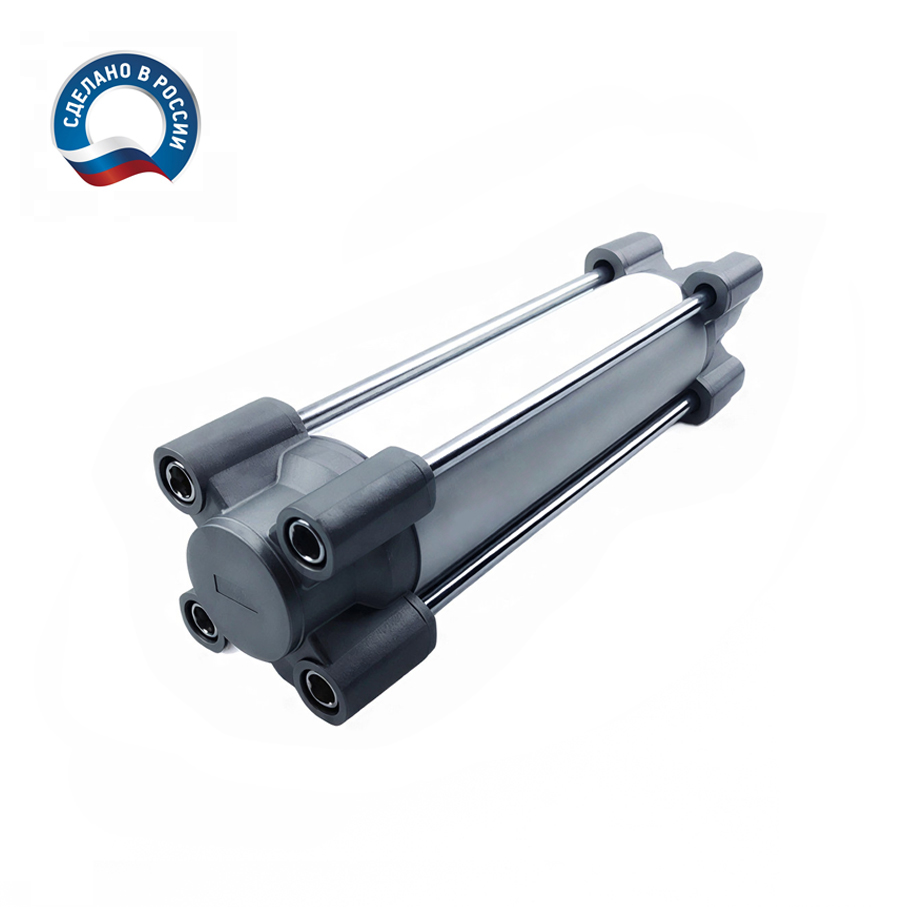

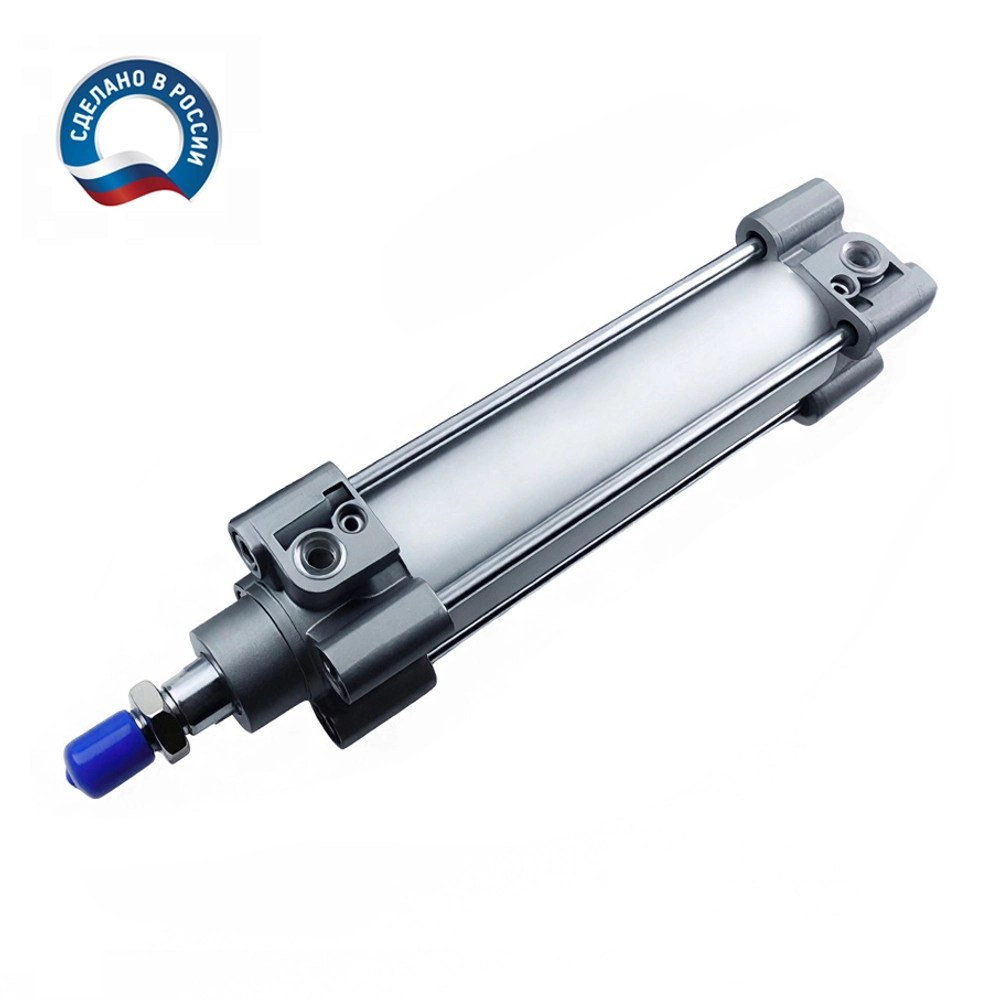

Пневмоцилиндр SMC серии C96, артикул C96SDB50-160C с диаметром поршня 50 мм и длинной хода 160 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1039,6 Н (106 КГ), на втягивание: 873,3 Н (89 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 4.032 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.
Таблица усилий
Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
1 | 17,6 | 173,27 | 14,8 | 145,55 |
2 | 35,3 | 346,5 | 29,7 | 291,1 |
3 | 53 | 519,8 | 44,5 | 436,6 |
4 | 70,6 | 693,1 | 59,4 | 582,2 |
5 | 88,3 | 866,3 | 74,2 | 727,7 |
6 | 106 | 1039,6 | 89 | 873,3 |
7 | 123,7 | 1212,9 | 103,9 | 1018,8 |
8 | 141,4 | 1386,2 | 118,7 | 1164,4 |
9 | 159 | 1559,4 | 133,6 | 1309,9 |
10 | 176,7 | 1732,7 | 148,4 | 1455,5 |
Таблица расхода воздуха
Направление движения | Давление в системе, Бар | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Потребление воздуха при прямом ходе (выдвижении), Нл |
0.624 | 0.944 | 1.264 | 1.568 | 1.888 | 2.192 | 2.512 | 2.832 | 3.136 | 3.456 |
Потребление воздуха при обратном ходе (втягивании), Нл |
0.528 | 0.784 | 1.056 | 1.312 | 1.584 | 1.84 | 2.112 | 2.368 | 2.64 | 2.896 |
- Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
