ADNGF-25-280-P-A Пневмоцилиндр

Name: ADNGF-25-280-P-A Пневмоцилиндр
SKU: ADNGF-25-280-P-A
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Производитель:

HYDS

Серия:

ADNGF

Стандарт:

ISO 21287

Диаметр поршня:

25 мм

Рабочий ход:

280 мм

Диаметр штока:

10 мм

Пневматическое присоединение:

M5

Тип резьбы штока:

Противоповоротная платформа

Тип цилиндра:

Двухсторонне действие

Демпфирование:

Упругое нерегулируемое

Опрос положения поршня:

С помощью датчиков положения

Рабочая среда:

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура:

От -20 °C до +80 °C

Рабочее давление при 23°С:

0,6 бар ... 10 бар

Материал крышек:

Анодированный алюминий

Материал корпуса:

Анодированный алюминий

Материал штока:

Хромированная сталь поверхностной закалки

Материал уплотнений:

TPE-U, NBR

Все характеристики

Описание

Собственное производство в России

Средний срок изготовления: 1 - 3 дня

Показать полностью Свернуть

По запросу

Цена без учёта ваших скидок

В корзине шт Перейти

Нет в наличии

Описание

Характеристики

Описание

Описание

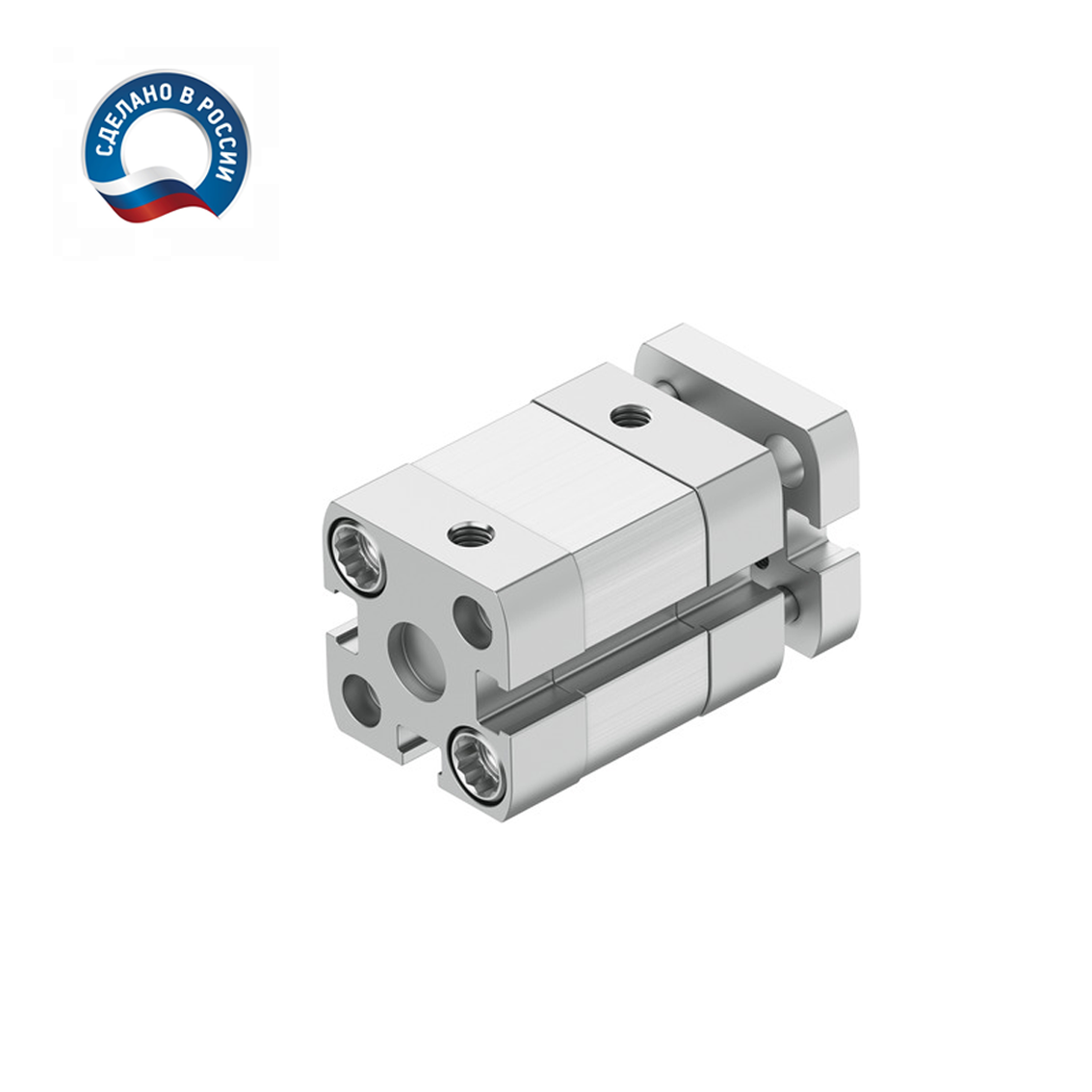

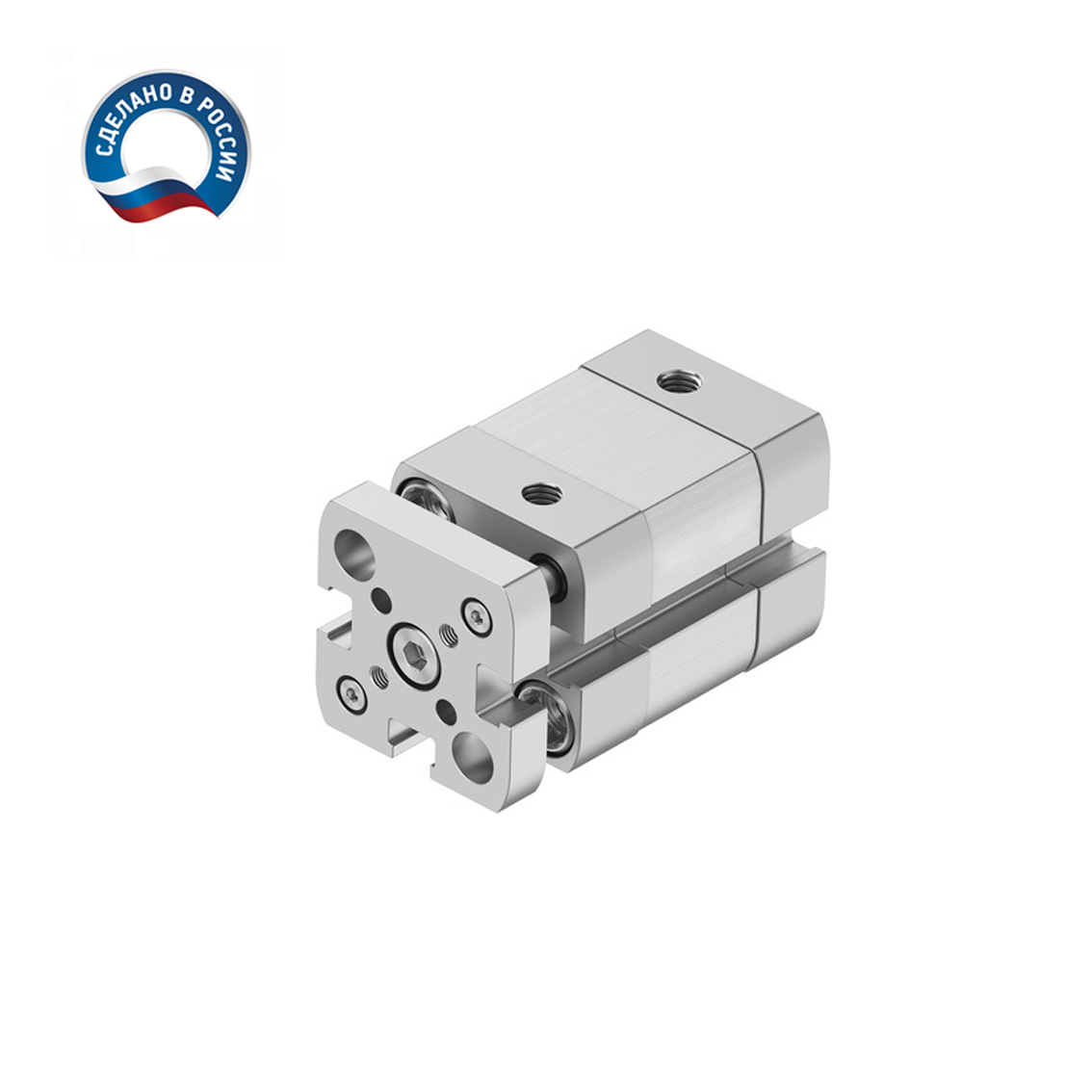

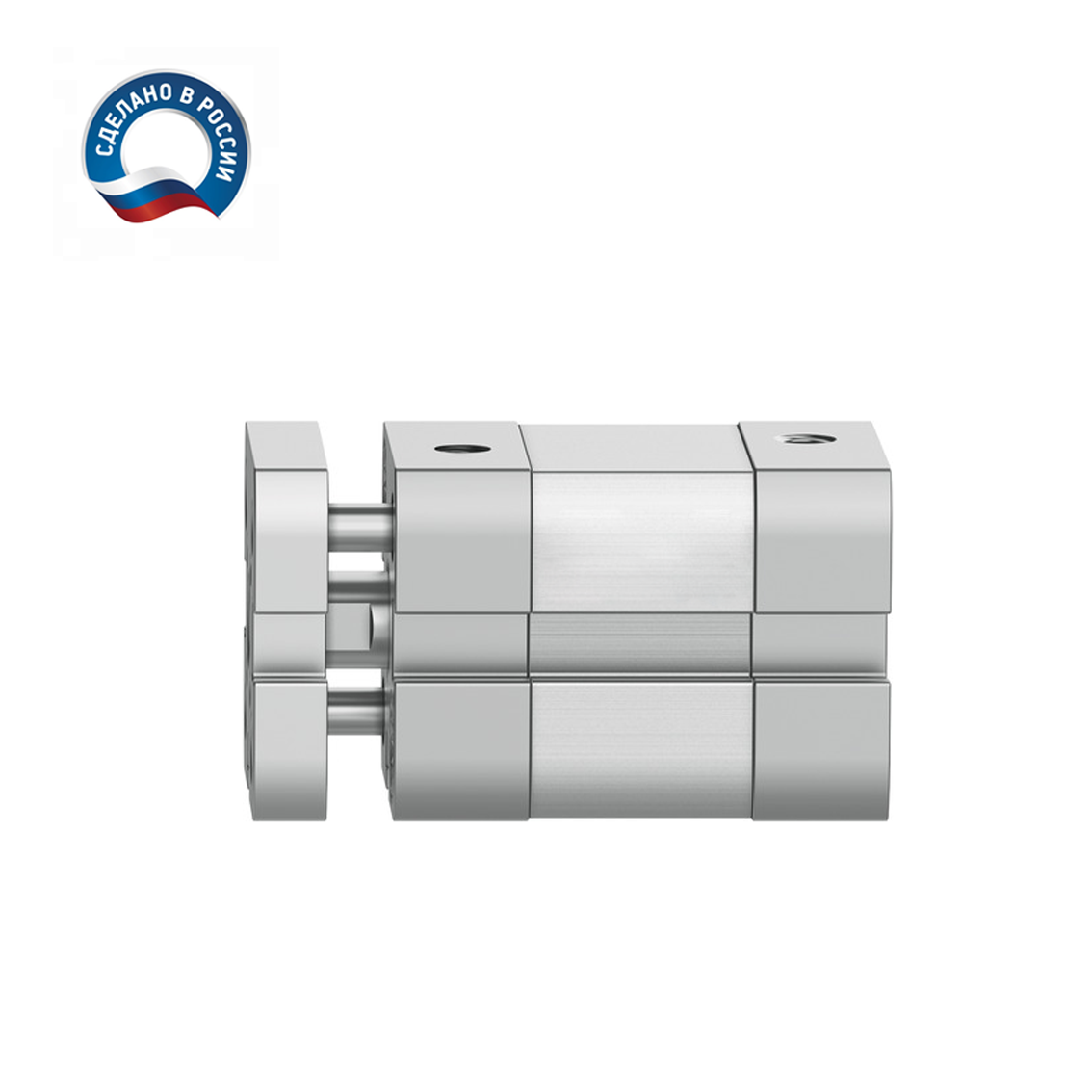

Компактный пневмоцилиндр с направляющей HYDS серии ADNGF, артикул ADNGF-25-280-P-A с диаметром поршня 25 мм и длинной хода 280 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 21287, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 260 Н (27 КГ), на втягивание: 218 Н (22 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 1.764 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар	Усилие выталкивания, КГ	Усилие выталкивания, Н	Усилие втягивания, КГ	Усилие втягивания, Н
1	43,3	43	3,6	36
2	9	87	7	73
3	13	130	11	109
4	18	173	15	146
5	22	217	19	182
6	27	260	22	218
7	31	303	26	255
8	35	347	30	291
9	40	390	33	328
10	44	433	37	364

Таблица расхода воздуха

Направление движения	Давление в системе, Бар
Направление движения	1	2	3	4	5	6	7	8	9	10
Потребление воздуха при прямом ходе (выдвижении), Нл	0.28	0.42	0.56	0.7	0.812	0.952	1.092	1.232	1.372	1.512
Потребление воздуха при обратном ходе (втягивании), Нл	0.224	0.336	0.448	0.588	0.7	0.812	0.924	1.036	1.148	1.26

Характеристики

Производитель

HYDS

Серия

ADNGF

Стандарт

ISO 21287

Диаметр поршня

25 мм

Рабочий ход

280 мм

Диаметр штока

10 мм

Пневматическое присоединение

M5

Тип резьбы штока

Противоповоротная платформа

Тип цилиндра

Двухсторонне действие

Демпфирование

Упругое нерегулируемое

Опрос положения поршня

С помощью датчиков положения

Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -20 °C до +80 °C

Рабочее давление при 23°С

0,6 бар ... 10 бар

Материал крышек

Анодированный алюминий

Материал корпуса

Анодированный алюминий

Материал штока

Хромированная сталь поверхностной закалки

Материал уплотнений

TPE-U, NBR
