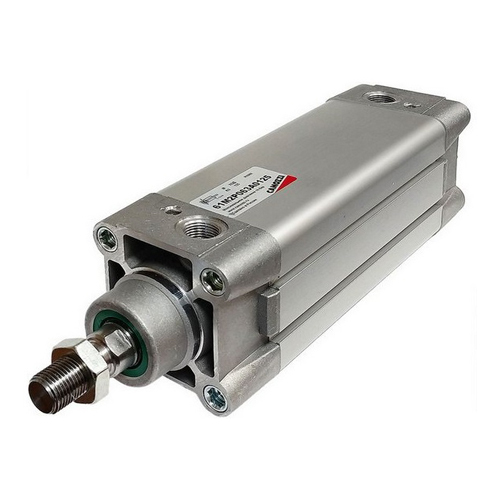

61M2P100A2200 Пневмоцилиндр Camozzi

Name: 61M2P100A2200 Пневмоцилиндр Camozzi
SKU: 61M2P100A2200
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Производитель:

Camozzi

Серия:

61

Стандарт:

ISO 15552 (6431) / VDMA 24562

Диаметр поршня:

100 мм

Рабочий ход:

2200 мм

Диаметр штока:

25 мм

Резьба штока:

M20x1,5

Пневматическое присоединение:

G1/2

Тип резьбы штока:

Наружная резьба

Тип цилиндра:

Двухсторонне действие

Демпфирование:

Регулируемое пневматическое

Опрос положения поршня:

С помощью датчиков положения

Рабочая среда:

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура:

От -20 °C до +80 °C

Рабочее давление при 23°С:

1 бар ... 10 бар

Материал крышек:

Алюминий

Материал корпуса:

Анодированный алюминий

Материал штока:

Нержавеющая сталь AISI 420B

Материал уплотнений:

PU, NBR

Все характеристики

Описание

Каталог с размерами

Показать полностью Свернуть

По запросу

Цена без учёта ваших скидок

В корзине шт Перейти

Нет в наличии

К этому товару вам может понадобиться

В наличии

G-80-100 Вилка для штока M20x1,5

По запросу

В наличии

GA-80-100 Сферический наконечник M20x1,5

По запросу

В наличии

GY-80-100 Шаровый шарнир М20х1,5

По запросу

В наличии

C-H-41-100 Цапфа охватывающая для Ø 100

По запросу

В наличии

L-41-100 Задняя подвеска охватываемая для Ø 100

По запросу

В наличии

R-41-100 Задний сферический шарнир для Ø 100

По запросу

В наличии

D-E-41-100 Фланец передний / задний для Ø 100

По запросу

В наличии

B-41-100 Лапы для Ø 100

По запросу

В наличии

F-100 Центральная подвеска для Ø 100

По запросу

Описание

Характеристики

Описание

Описание

Пневмоцилиндр Camozzi серии 61, артикул 61M2P100A2200 с диаметром поршня 100 мм и длинной хода 2200 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 4159 Н (424 КГ), на втягивание: 3899 Н (398 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 234.3 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар	Усилие выталкивания, КГ	Усилие выталкивания, Н	Усилие втягивания, КГ	Усилие втягивания, Н
1	71	693	66	650
2	141	1386	133	1300
3	212	2079	199	1949
4	283	2772	265	2599
5	353	3465	331	3249
6	424	4159	398	3899
7	495	4852	464	4548
8	548	5545	530	5198
9	636	6238	596	5848
10	707	6931	663	6498

Таблица расхода воздуха

Направление движения	Давление в системе, Бар
Направление движения	1	2	3	4	5	6	7	8	9	10
Потребление воздуха при прямом ходе (выдвижении), Нл	34.54	51.92	69.08	86.46	103.62	121.0	138.16	155.54	172.7	190.08
Потребление воздуха при обратном ходе (втягивании), Нл	32.34	48.62	64.68	80.96	97.24	113.3	129.58	145.64	161.92	178.2

Характеристики

Производитель

Camozzi

Серия

61

Стандарт

ISO 15552 (6431) / VDMA 24562

Диаметр поршня

100 мм

Рабочий ход

2200 мм

Диаметр штока

25 мм

Резьба штока

M20x1,5

Пневматическое присоединение

G1/2

Тип резьбы штока

Наружная резьба

Тип цилиндра

Двухсторонне действие

Демпфирование

Регулируемое пневматическое

Опрос положения поршня

С помощью датчиков положения

Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -20 °C до +80 °C

Рабочее давление при 23°С

1 бар ... 10 бар

Материал крышек

Алюминий

Материал корпуса

Анодированный алюминий

Материал штока

Нержавеющая сталь AISI 420B

Материал уплотнений

PU, NBR
