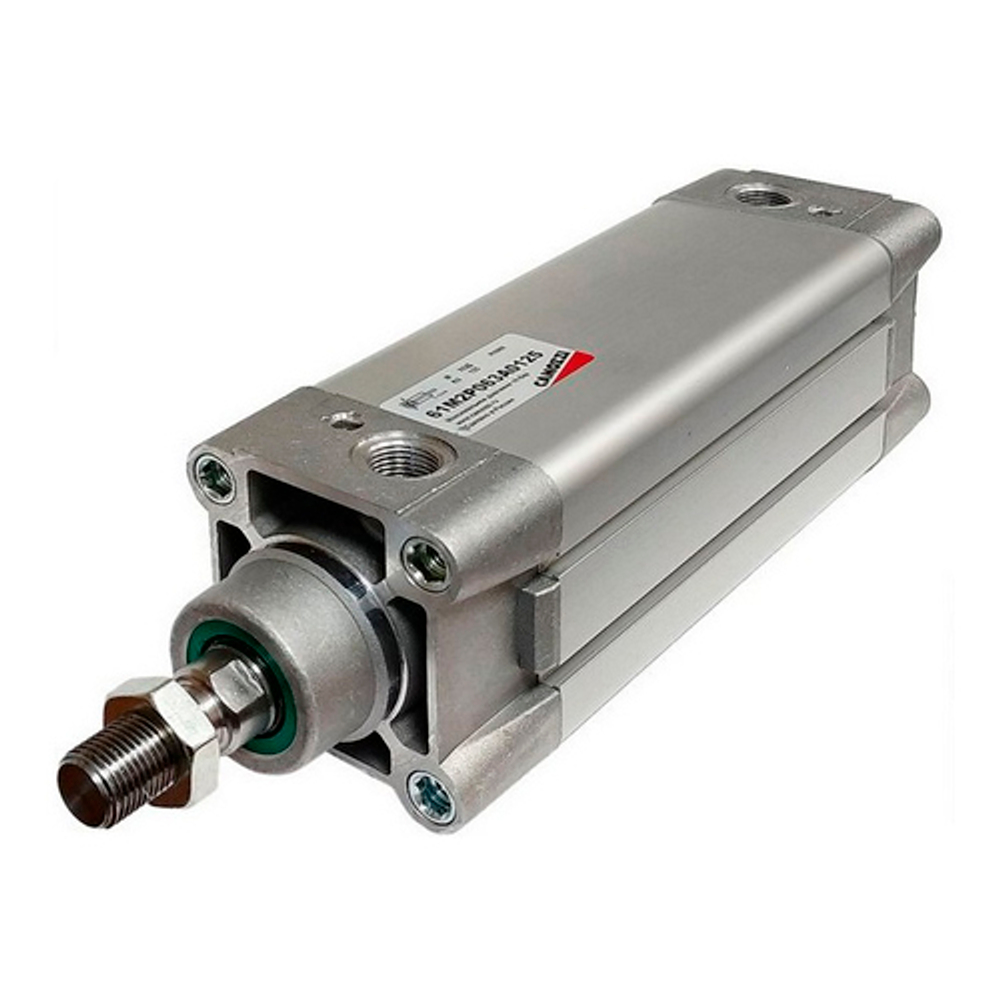

61M2P032A0075 Пневмоцилиндр Camozzi

Name: 61M2P032A0075 Пневмоцилиндр Camozzi
SKU: 61M2P032A0075
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Производитель:

Camozzi

Серия:

61

Стандарт:

ISO 15552 (6431) / VDMA 24562

Диаметр поршня:

32 мм

Рабочий ход:

75 мм

Диаметр штока:

12 мм

Резьба штока:

M10x1,25

Пневматическое присоединение:

G1/8

Тип резьбы штока:

Наружная резьба

Тип цилиндра:

Двухсторонне действие

Демпфирование:

Регулируемое пневматическое

Опрос положения поршня:

С помощью датчиков положения

Рабочая среда:

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура:

От -20 °C до +80 °C

Рабочее давление при 23°С:

1 бар ... 10 бар

Материал крышек:

Алюминий

Материал корпуса:

Анодированный алюминий

Материал штока:

Нержавеющая сталь AISI 420B

Материал уплотнений:

PU, NBR

Все характеристики

Описание

Каталог с размерами

Показать полностью Свернуть

По запросу

Цена без учёта ваших скидок

В корзине шт Перейти

Нет в наличии

К этому товару вам может понадобиться

В наличии

G-25-32 Вилка для штока M10x1,25

По запросу

В наличии

GA-32 Сферический наконечник M10x1,25

По запросу

В наличии

GY-32 Шаровый шарнир М10х1,25

По запросу

В наличии

H-41-32 Цапфа охватывающая для Ø 32

По запросу

В наличии

L-41-32 Задняя подвеска охватываемая для Ø 32

По запросу

В наличии

R-41-32 Задний сферический шарнир для Ø 32

По запросу

В наличии

D-E-41-32 Фланец передний / задний для Ø 32

По запросу

В наличии

B-41-32 Лапы для Ø 32

По запросу

В наличии

F-32 Центральная подвеска для Ø 32

По запросу

Описание

Характеристики

Описание

Описание

Пневмоцилиндр Camozzi серии 61, артикул 61M2P032A0075 с диаметром поршня 32 мм и длинной хода 75 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 0.78 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар	Усилие выталкивания, КГ	Усилие выталкивания, Н	Усилие втягивания, КГ	Усилие втягивания, Н
1	7	71	6	61
2	14	142	12	122
3	22	213	19	183
4	29	284	25	244
5	36	355	31	305
6	43	426	37	366
7	51	497	44	427
8	58	568	50	488
9	65	639	56	549
10	72	710	549	610

Таблица расхода воздуха

Направление движения	Давление в системе, Бар
Направление движения	1	2	3	4	5	6	7	8	9	10
Потребление воздуха при прямом ходе (выдвижении), Нл	0.12	0.18	0.24	0.3	0.36	0.42	0.48	0.54	0.6	0.66
Потребление воздуха при обратном ходе (втягивании), Нл	0.105	0.158	0.21	0.263	0.307	0.36	0.412	0.465	0.518	0.57

Характеристики

Производитель

Camozzi

Серия

61

Стандарт

ISO 15552 (6431) / VDMA 24562

Диаметр поршня

32 мм

Рабочий ход

75 мм

Диаметр штока

12 мм

Резьба штока

M10x1,25

Пневматическое присоединение

G1/8

Тип резьбы штока

Наружная резьба

Тип цилиндра

Двухсторонне действие

Демпфирование

Регулируемое пневматическое

Опрос положения поршня

С помощью датчиков положения

Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -20 °C до +80 °C

Рабочее давление при 23°С

1 бар ... 10 бар

Материал крышек

Алюминий

Материал корпуса

Анодированный алюминий

Материал штока

Нержавеющая сталь AISI 420B

Материал уплотнений

PU, NBR
