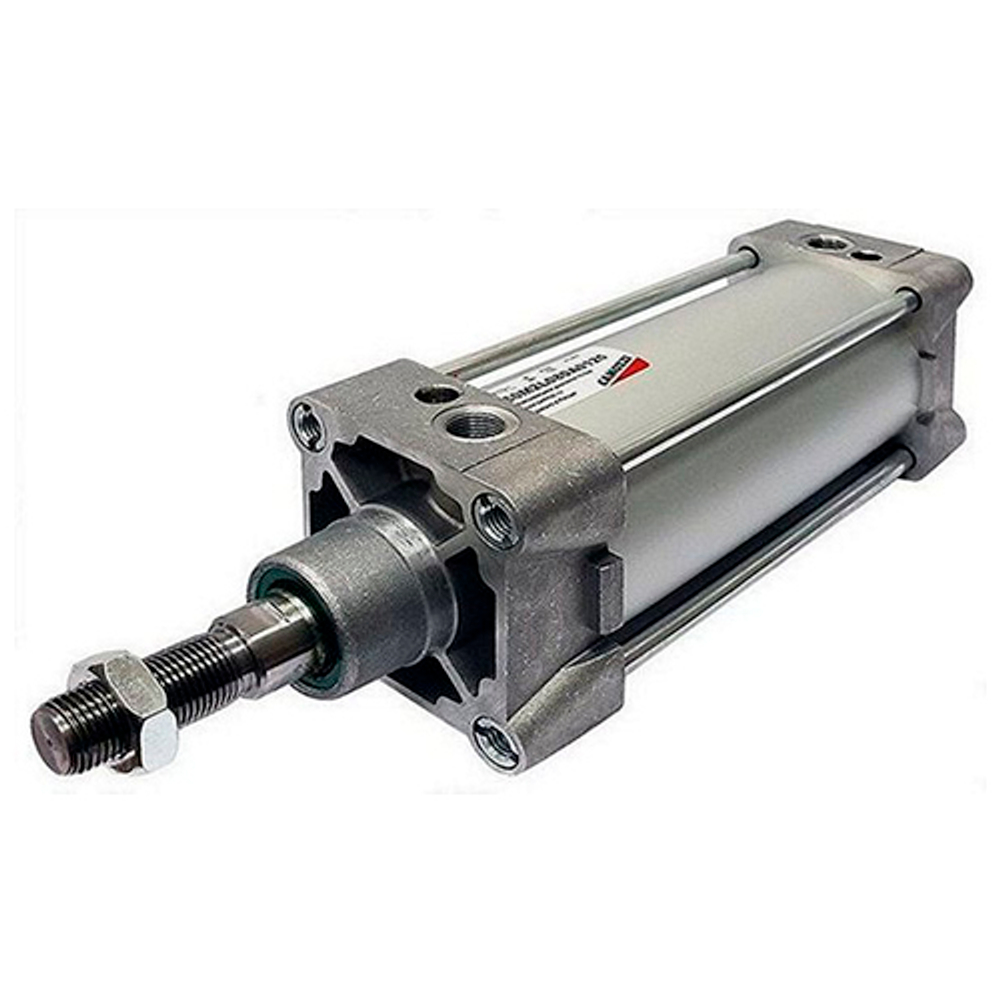

60M2L080A0700 Пневмоцилиндр Camozzi

Name: 60M2L080A0700 Пневмоцилиндр Camozzi
SKU: 60M2L080A0700
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Производитель:

Camozzi

Серия:

60

Стандарт:

ISO 15552 (6431) / VDMA 24562

Диаметр поршня:

80 мм

Рабочий ход:

700 мм

Диаметр штока:

25 мм

Резьба штока:

M20x1,5

Пневматическое присоединение:

G3/8

Тип резьбы штока:

Наружная резьба

Тип цилиндра:

Двухсторонне действие

Демпфирование:

Регулируемое пневматическое

Опрос положения поршня:

С помощью датчиков положения

Рабочая среда:

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура:

От -20 °C до +80 °C

Рабочее давление при 23°С:

1 бар ... 10 бар

Материал крышек:

Алюминий

Материал корпуса:

Анодированный алюминий

Материал штока:

Нержавеющая сталь AISI 420B

Материал уплотнений:

PU, NBR

Все характеристики

Описание

Каталог с размерами

Показать полностью Свернуть

По запросу

Цена без учёта ваших скидок

В корзине шт Перейти

Нет в наличии

К этому товару вам может понадобиться

В наличии

G-80-100 Вилка для штока M20x1,5

По запросу

В наличии

GA-80-100 Сферический наконечник M20x1,5

По запросу

В наличии

GY-80-100 Шаровый шарнир М20х1,5

По запросу

В наличии

C-H-41-80 Цапфа охватывающая для Ø 80

По запросу

В наличии

L-41-80 Задняя подвеска охватываемая для Ø 80

По запросу

В наличии

R-41-80 Задний сферический шарнир для Ø 80

По запросу

В наличии

D-E-41-80 Фланец передний / задний для Ø 80

По запросу

В наличии

B-41-80 Лапы для Ø 80

По запросу

В наличии

F-80 Центральная подвеска для Ø 80

По запросу

Описание

Характеристики

Описание

Описание

Пневмоцилиндр Camozzi серии 60, артикул 60M2L080A0700 с диаметром поршня 80 мм и длинной хода 700 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 2661 Н (271 КГ), на втягивание: 2402 Н (245 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 46.83 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар	Усилие выталкивания, КГ	Усилие выталкивания, Н	Усилие втягивания, КГ	Усилие втягивания, Н
1	45	444	41	400
2	90	887	82	801
3	136	1331	122	1201
4	181	1774	163	1601
5	226	2218	204	2001
6	271	2661	245	2402
7	317	3105	286	2802
8	362	3549	327	3202
9	407	3992	367	3602
10	452	4436	408	4003

Таблица расхода воздуха

Направление движения	Давление в системе, Бар
Направление движения	1	2	3	4	5	6	7	8	9	10
Потребление воздуха при прямом ходе (выдвижении), Нл	7.0	10.57	14.07	17.57	21.07	24.64	28.14	31.64	35.14	38.71
Потребление воздуха при обратном ходе (втягивании), Нл	6.37	9.52	12.67	15.89	19.04	22.19	25.41	28.56	31.71	34.93

Характеристики

Производитель

Camozzi

Серия

60

Стандарт

ISO 15552 (6431) / VDMA 24562

Диаметр поршня

80 мм

Рабочий ход

700 мм

Диаметр штока

25 мм

Резьба штока

M20x1,5

Пневматическое присоединение

G3/8

Тип резьбы штока

Наружная резьба

Тип цилиндра

Двухсторонне действие

Демпфирование

Регулируемое пневматическое

Опрос положения поршня

С помощью датчиков положения

Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Примечание

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Рабочая температура

От -20 °C до +80 °C

Рабочее давление при 23°С

1 бар ... 10 бар

Материал крышек

Алюминий

Материал корпуса

Анодированный алюминий

Материал штока

Нержавеющая сталь AISI 420B

Материал уплотнений

PU, NBR
